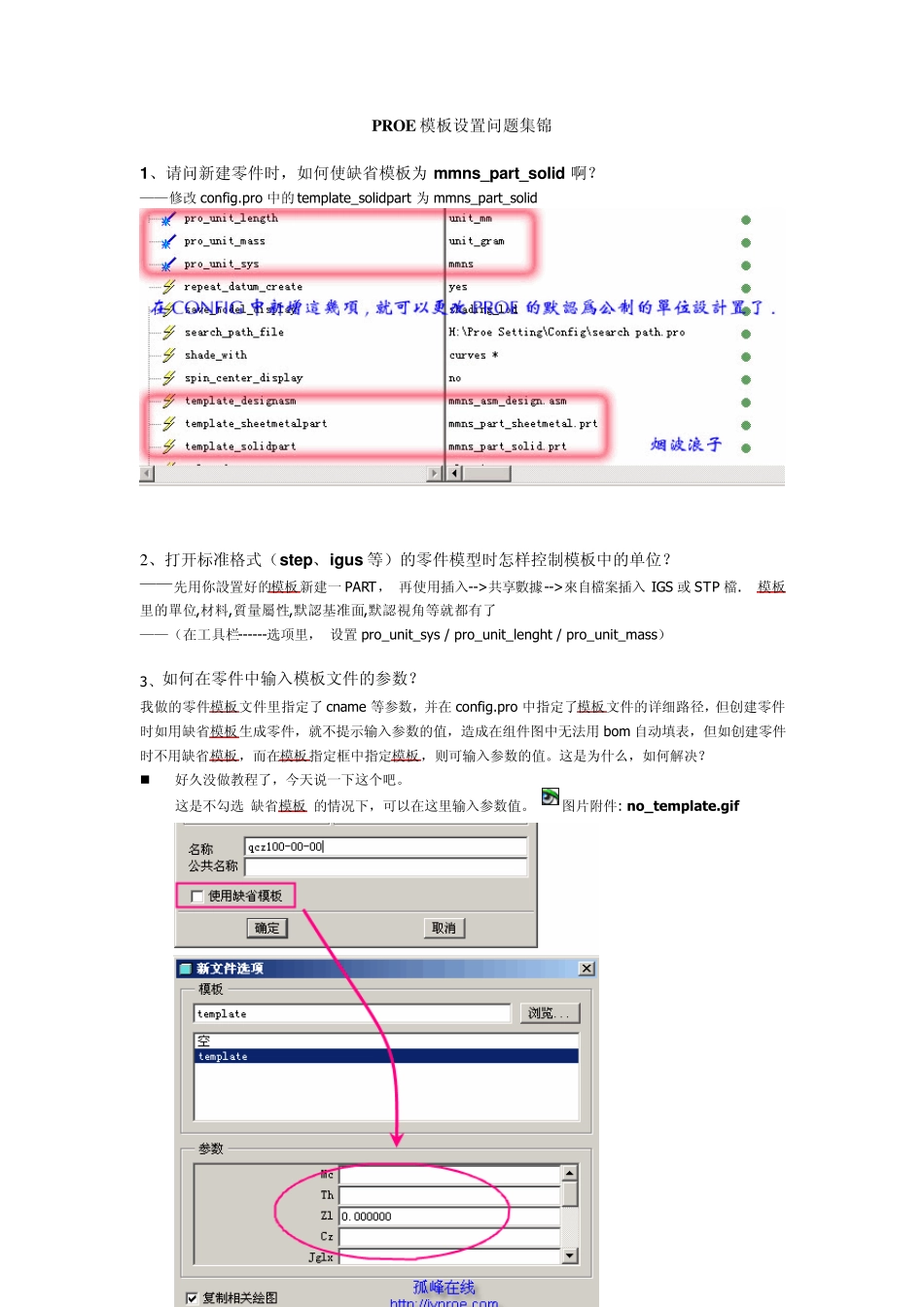

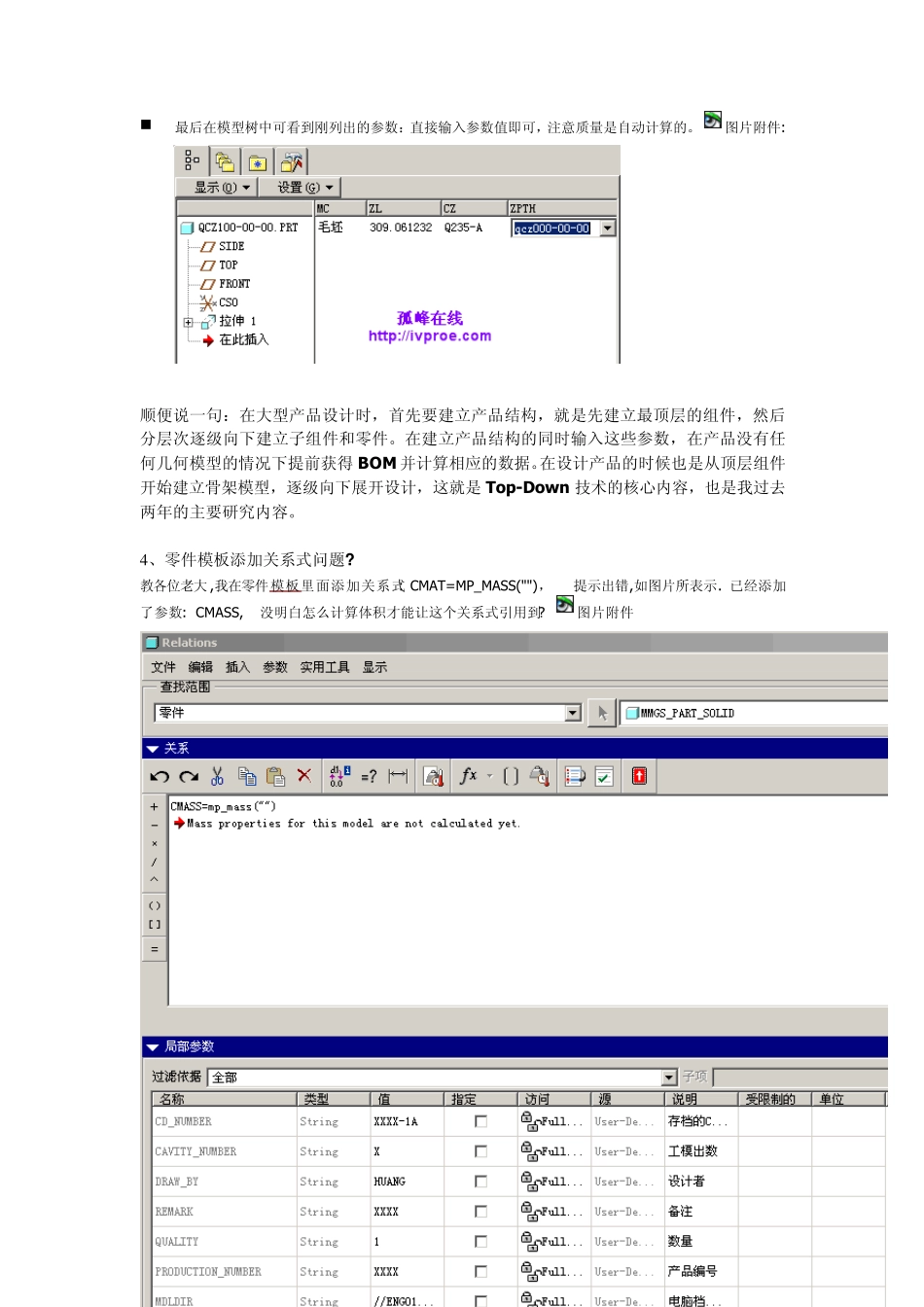

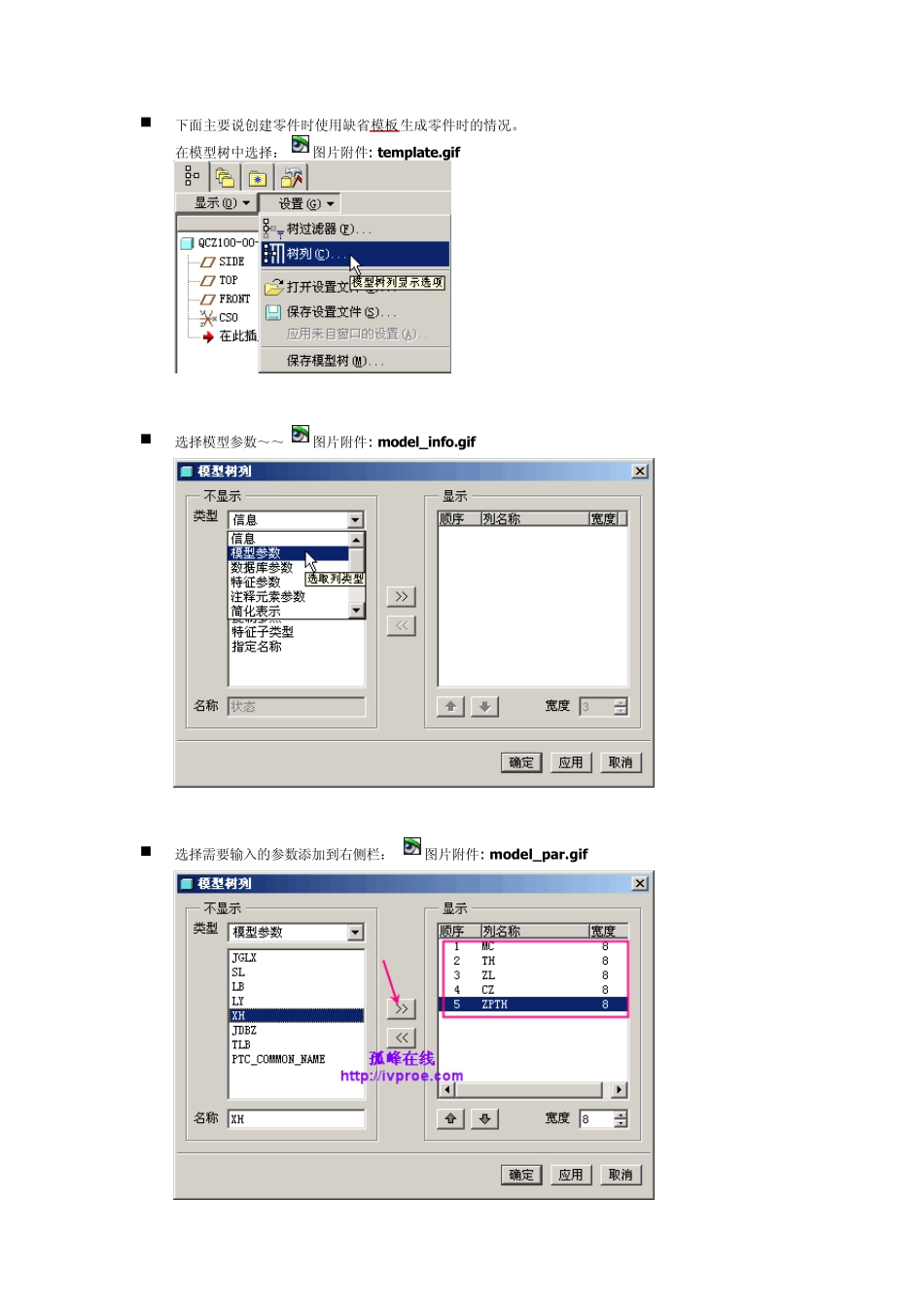

PROE 模板设置问题集锦 1、请问新建零件时，如何使缺省模板为mmns_part_solid 啊？ ——修改 config.pro 中的 template_solidpart 为mmns_part_solid 2 、打开标准格式（step、igu s 等）的零件模型时怎样控制模板中的单位？ ——先用你設置好的模板新建一 PART， 再使用插入-->共享數據-->來自檔案插入 IGS 或 STP 檔. 模板里的單位,材料,質量屬性,默認基准面,默認視角等就都有了 ——（在工具栏------选项里， 设置pro_unit_sys / pro_unit_lenght / pro_unit_mass） 3、如何在零件中输入模板文件的参数？ 我做的零件模板文件里指定了 cname 等参数，并在 config.pro 中指定了模板文件的详细路径，但创建零件时如用缺省模板生成零件，就不提示输入参数的值，造成在组件图中无法用 bom 自动填表，但如创建零件时不用缺省模板，而在模板指定框中指定模板，则可输入参数的值。这是为什么，如何解决？  好久没做教程了，今天说一下这个吧。 这是不勾选“缺省模板”的情况下，可以在这里输入参数值。 图片附件: no_template.gif  下面主要说创建零件时使用缺省模板生成零件时的情况。 在模型树中选择： 图片附件: template.gif  选择模型参数～～ 图片附件: model_info.gif  选择需要输入的参数添加到右侧栏： 图片附件: model_par.gif  最后在模型树中可看到刚列出的参数：直接输入参数值即可，注意质量是自动计算的。 图片附件: 顺便说一句：在大型产品设计时，首先要建立产品结构，就是先建立最顶层的组件，然后分层次逐级向下建立子组件和零件。在建立产品结构的同时输入这些参数，在产品没有任何几何模型的情况下提前获得BOM 并计算相应的数据。在设计产品的时候也是从顶层组件开始建立骨架模型，逐级向下展开设计，这就是Top-Dow n 技术的核心内容，也是我过去两年的主要研究内容。 4 、零件模板添加关系式问题? 教各位老大,我在零件模板里面添加关系式: CMAT=MP_MASS("")， 提示出错,如图片所表示. 已经添加了参数: CMASS, 没明白怎么计算体积才能让这个关系式引用到? 图片附件 最后需要编辑模板的程序文件，执行下拉菜单：Tools（工具）>Program（程序）。。。> Edit Design（编辑设计），在文件最后，应该是如下内容： MASSPROP Part TEMPLATE 加入此一行 END MASSPROP 如果是组件模板： MASSPROP ASSEMBLY TEMPLATE 加入此一行 END MASSPRO...
