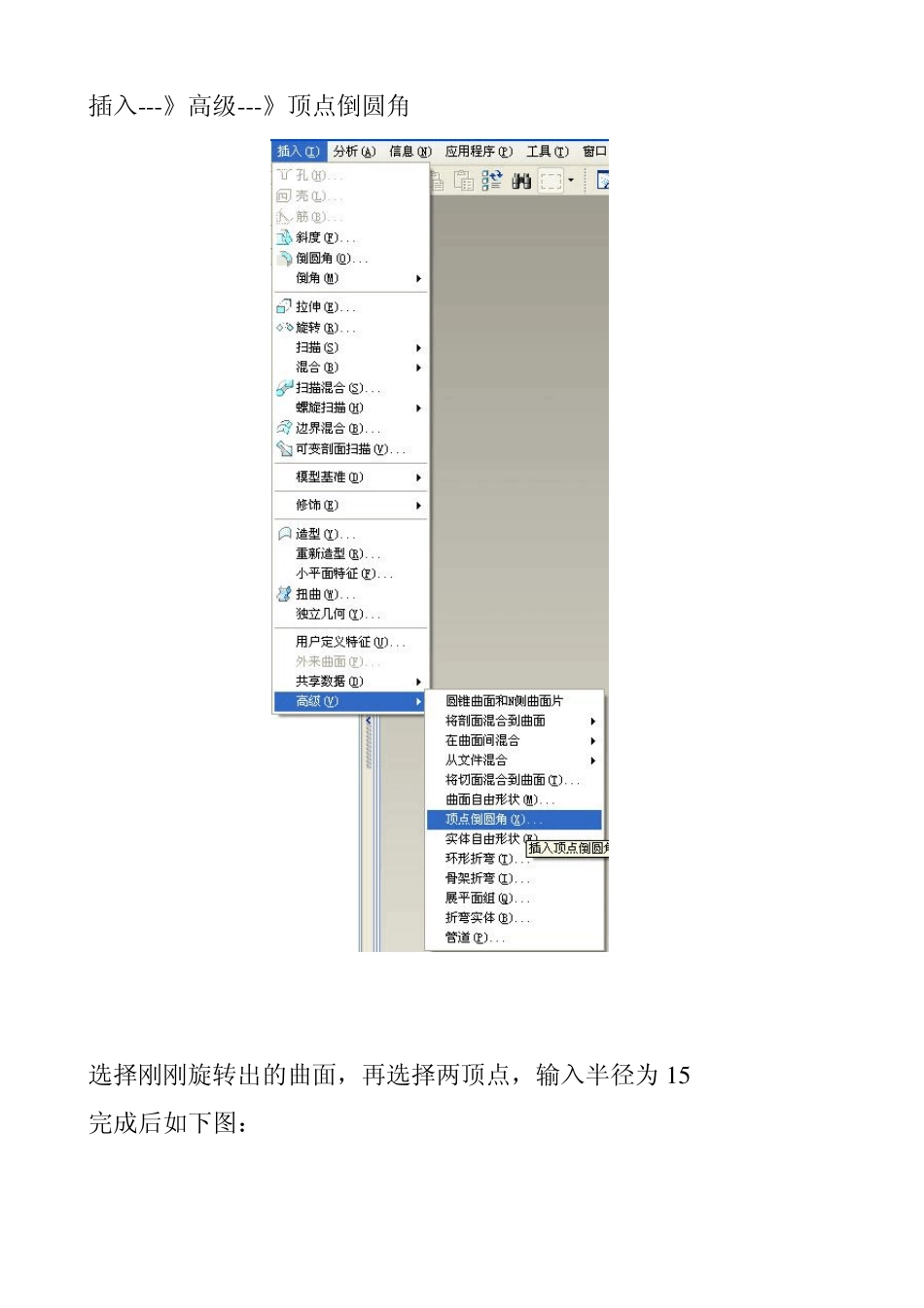

玫瑰花的制作 本例题主要练习曲面的一些高级编辑功能。 1、建立文件夹 rose，并设置为工作目录，建立文件名为 rose.prt 的文件，使用 mmns 模板。 2、制作花心建立旋转曲面，以 top 面为草绘面，旋转角度 360，截面如下图： 3、制作第二层花瓣 （1）旋转曲面，以 top 面为草绘面，绘图时注意花瓣要错开，绘制如下草图： 旋转角度为 110，完成后如下图： （2）、曲面顶点倒圆 插入---》高级---》顶点倒圆角 选择刚刚旋转出的曲面，再选择两顶点，输入半径为 1 5 完成后如下图： （3 ）、将曲面和曲面裁剪组成组。 （4 ）、复制特征 编辑---特征操作---复制---移动---完成。选择第三步的组----完成---旋转---曲线/边/轴---选择中心轴，完成，正向----1 2 0 ----完成移动---完成----确定。 （5 ）、建立变形曲面 应用程序---继承 曲面----》转换----》移动---》完成。 选择曲面-----》旋转---》曲线/边/轴----》选择中心轴---》正向---》1 2 0 完成移动。 完成返回。 应用程序----》标准 完成后如下图： （6 ）、阵列曲面 选中变形曲面---点击阵列按钮。选择 1 2 0 尺寸，建立增量为 1 2 0 阵列数量为 2 。 完成后如下图： 第一层花瓣完成。 4、制作第三层花瓣 （1）、旋转曲面，以 top 面为草绘面（草绘图形如下图），对称旋转，旋转角度为 110，完成后如下图： （2）、曲面顶点倒圆 方法与第三步中第二小步相同，半径为 10 完成后如下图： （3）、完成花瓣的复制 余下步骤可以参照第二层花瓣的制作方法。 结果如下图： 5、制作第四层花瓣 此层花瓣方法与前面类似，不同的地方在下面列出 （1）、旋转曲面 以 top 面为草绘面，绘制如下草图，对称旋转，110。 注意花瓣要错开。 完成后如下图： 后续操作请参照第二层花瓣。 完成后如下图： 6、第五层花瓣 此层花瓣制作与前面有所不同，主要是花瓣有卷边了，无法使用曲面倒圆角。请注意查看。 （1）、旋转曲面 以 top 面为草绘面，建立曲面，草图如下，注意花瓣要错开，对称旋转，角度为 110. 完成后如下图： （2）、绘制草图 以 front 面为草绘平面，绘制如下草图，注意参照的使用。 确定退出草绘器。 （3）、投影曲线 将上步绘制的曲线，投影到第一步的曲面上。 选中曲线，编辑----》投影 完成后如下图： （4 ）、修剪曲面 选中曲面，编辑---修剪 选择一条投影线，修改修剪方向。 确定，完成如...
