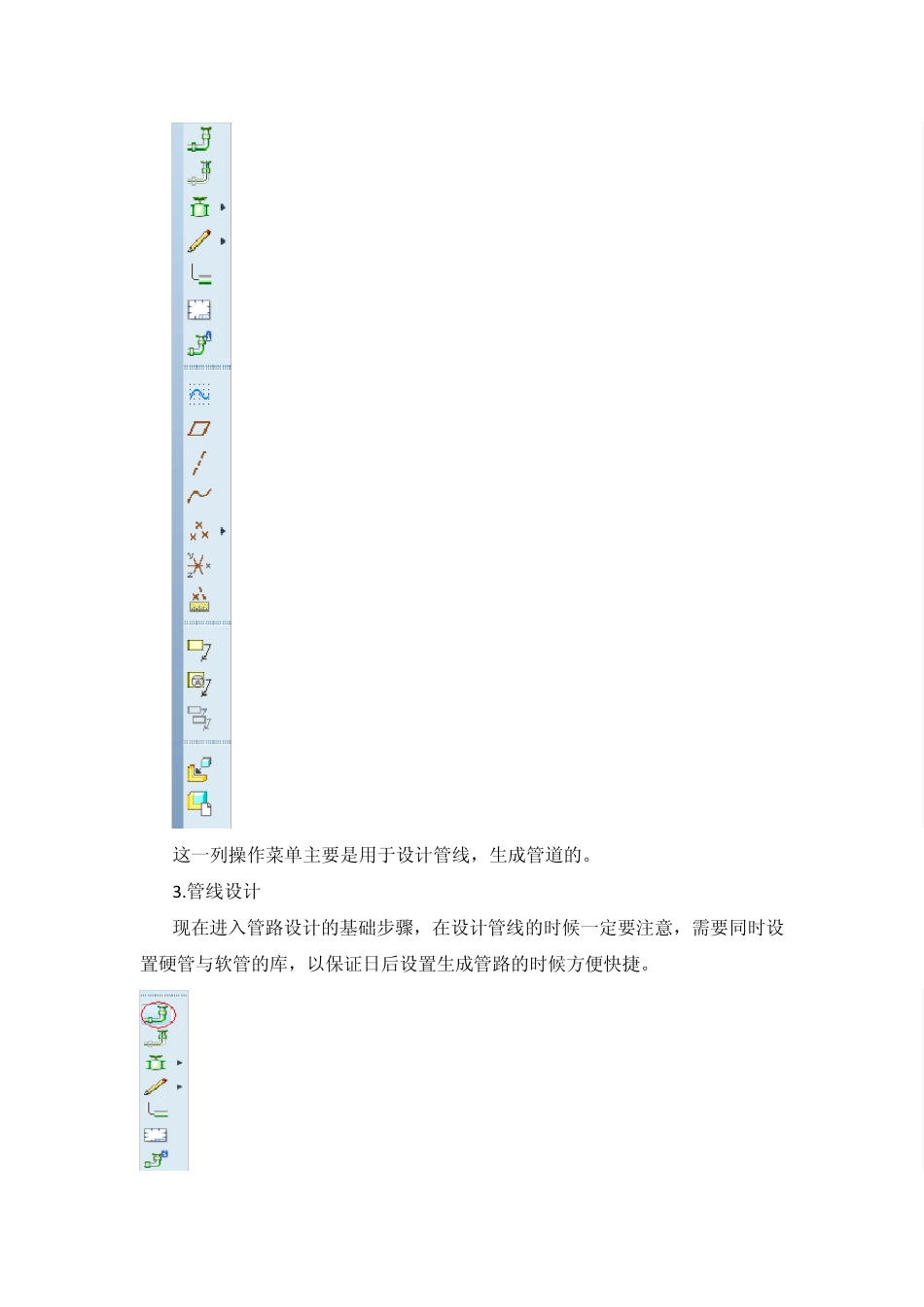

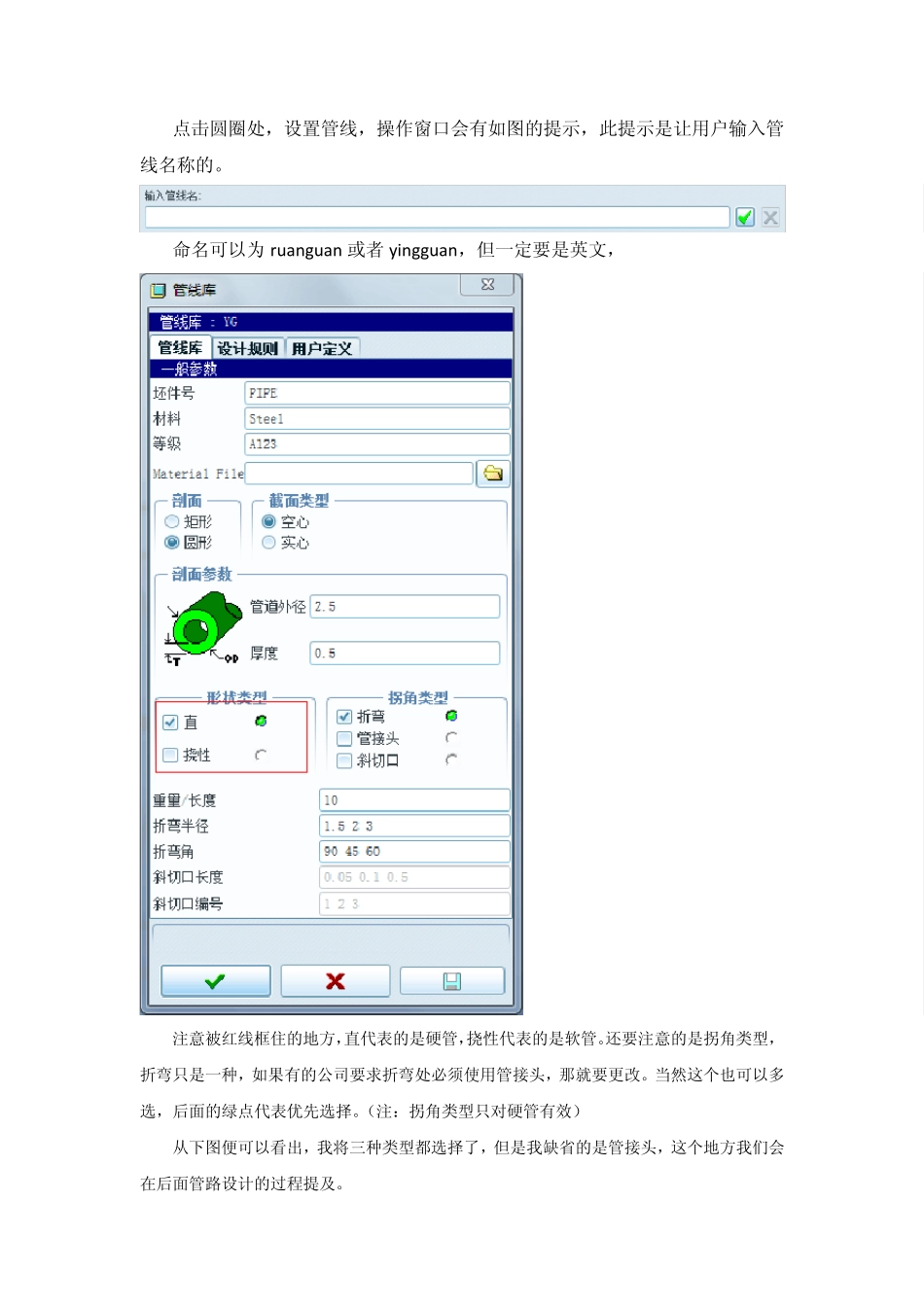

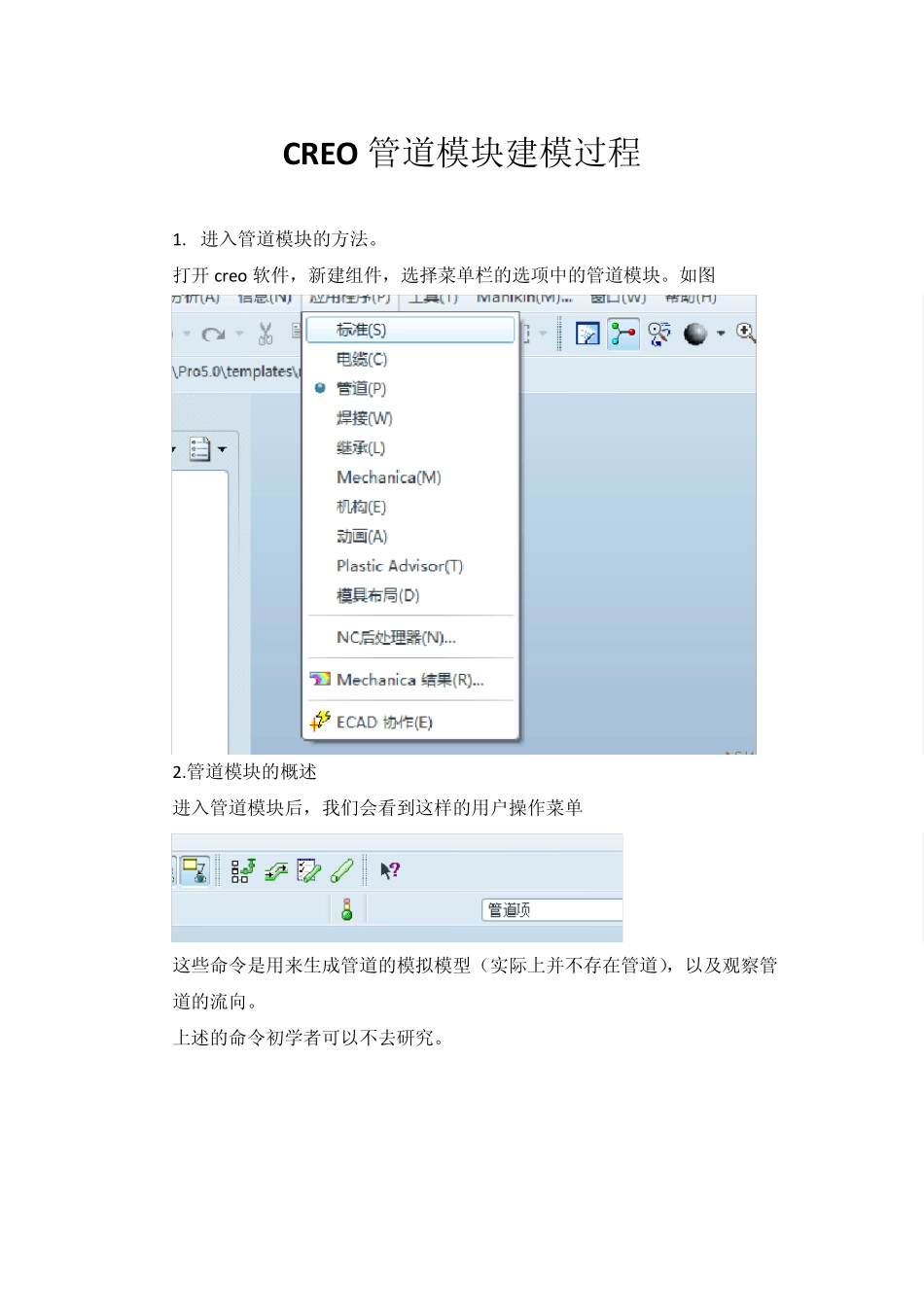

CREO 管道模块建模过程 1. 进入管道模块的方法。 打开 creo 软件，新建组件，选择菜单栏的选项中的管道模块。如图 2.管道模块的概述 进入管道模块后，我们会看到这样的用户操作菜单 这些命令是用来生成管道的模拟模型（实际上并不存在管道），以及观察管道的流向。 上述的命令初学者可以不去研究。 这一列操作菜单主要是用于设计管线，生成管道的。 3 .管线设计 现在进入管路设计的基础步骤，在设计管线的时候一定要注意，需要同时设置硬管与软管的库，以保证日后设置生成管路的时候方便快捷。 点击圆圈处，设置管线，操作窗口会有如图的提示，此提示是让用户输入管线名称的。 命名可以为 ruanguan 或者 yingguan，但一定要是英文， 注意被红线框住的地方，直代表的是硬管，挠性代表的是软管。还要注意的是拐角类型，折弯只是一种，如果有的公司要求折弯处必须使用管接头，那就要更改。当然这个也可以多选，后面的绿点代表优先选择。（注：拐角类型只对硬管有效） 从下图便可以看出，我将三种类型都选择了，但是我缺省的是管接头，这个地方我们会在后面管路设计的过程提及。 至于管线的一些其他属性，就要在这里修改，由于我只做过拐角类型为折弯的管路设计，所以我只修改了折弯半径这一选项，折弯半径一般为管径的1.5 倍。当然在部分企业，这个值要更高一些，考虑到加工能力。 4.管路设计 这个是整个设计的核心部分，此处只讲硬管设计，软件的可变性太大，没有太多的实际布管意义。 刚才我们已经创建了硬管管线库，在管路操作菜单处点击红线标出的命令 设置管路的起点，此处有一点需要注意，就是起点选择的问题，一定要在管路起始处创建一个 point，如图所示，创建关键点。 接下来将有两种方法来生成硬管：1.通过延长路径，如图所示。这个路径的设计就是调整 x,y,z 的坐标值来确定管路第二点的位置，此方法需要设计人员有较强的空间能力。 2．到点命令 当然，我们还可以利用，跟随草绘的命令 如果你觉得先在模型中画图路径，然后在生成管路的过程让你很享受的话，你可以尝试一下， 当你全部做完了以上的工作之后，就可以生成管路了 这个命令就是用来生成管路的， 操作界面是这个样子，箭头是用来选取管线的，被红色方框选择的部分是一个比较重要的地方，因为我们生成的管线，是没有参数的，如果贵公司在购买creo 软件的同时，制作了属于自己的参数模版，那么便可以在这个地方加载，如果不加载会怎样呢？那...
