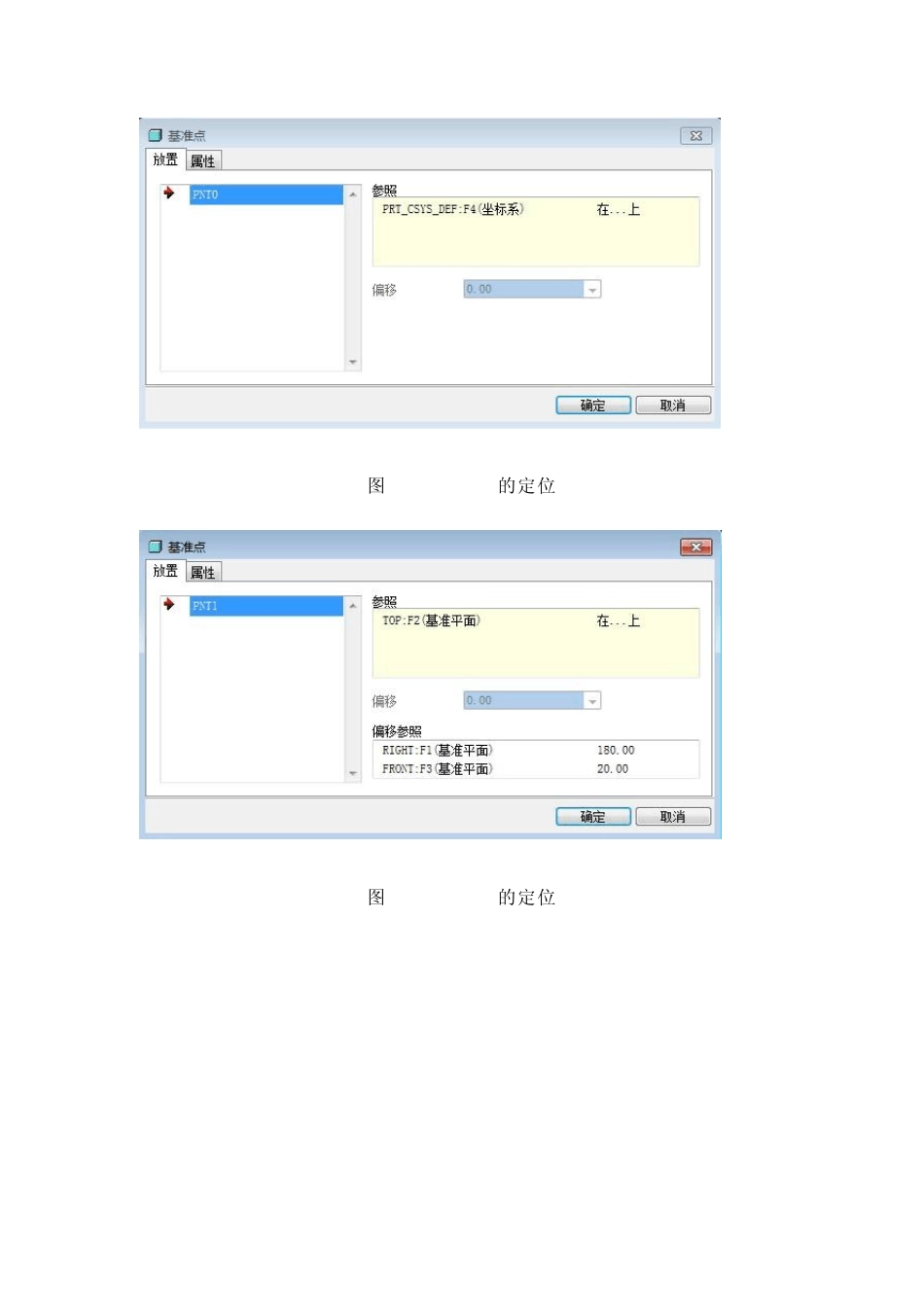

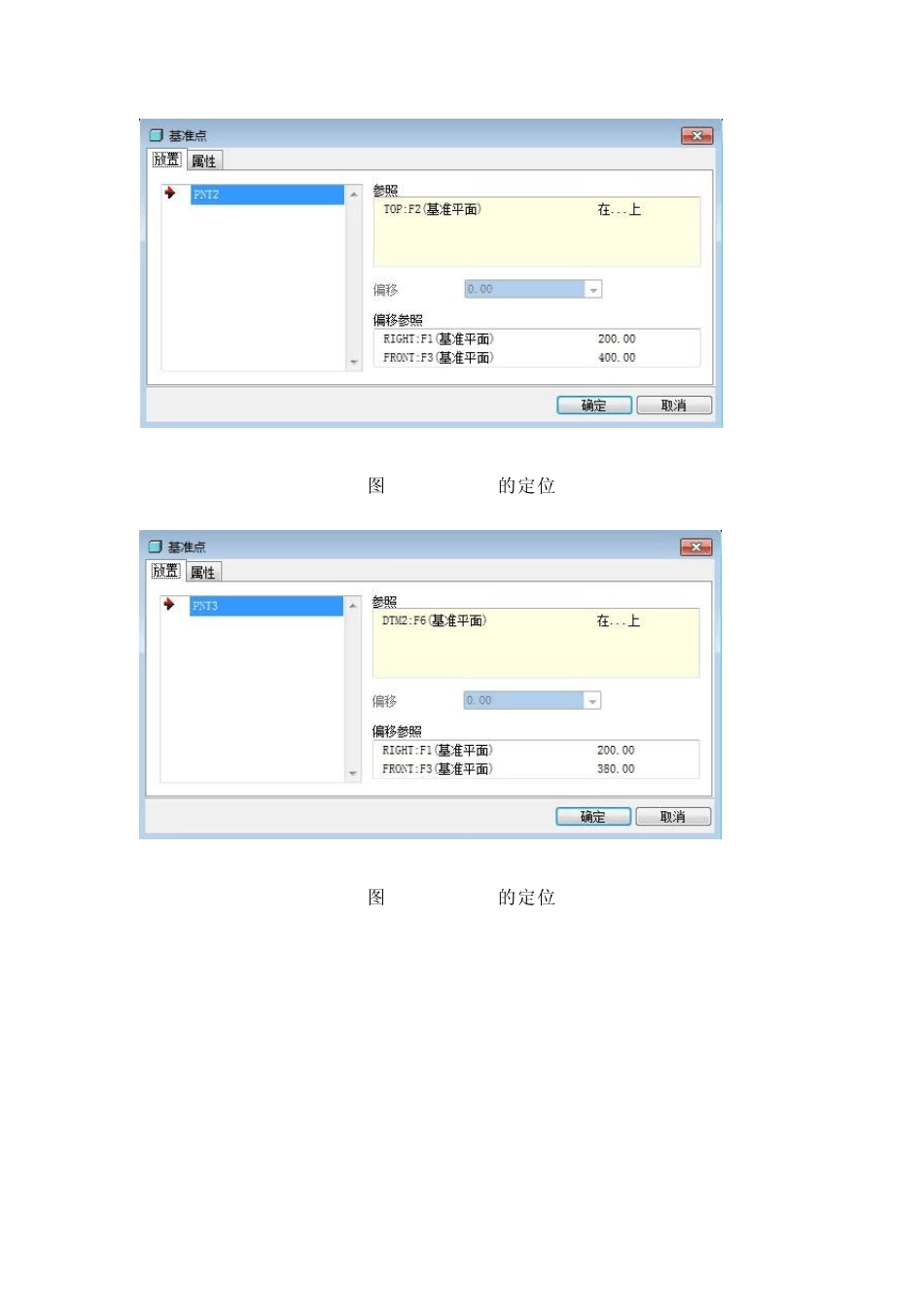

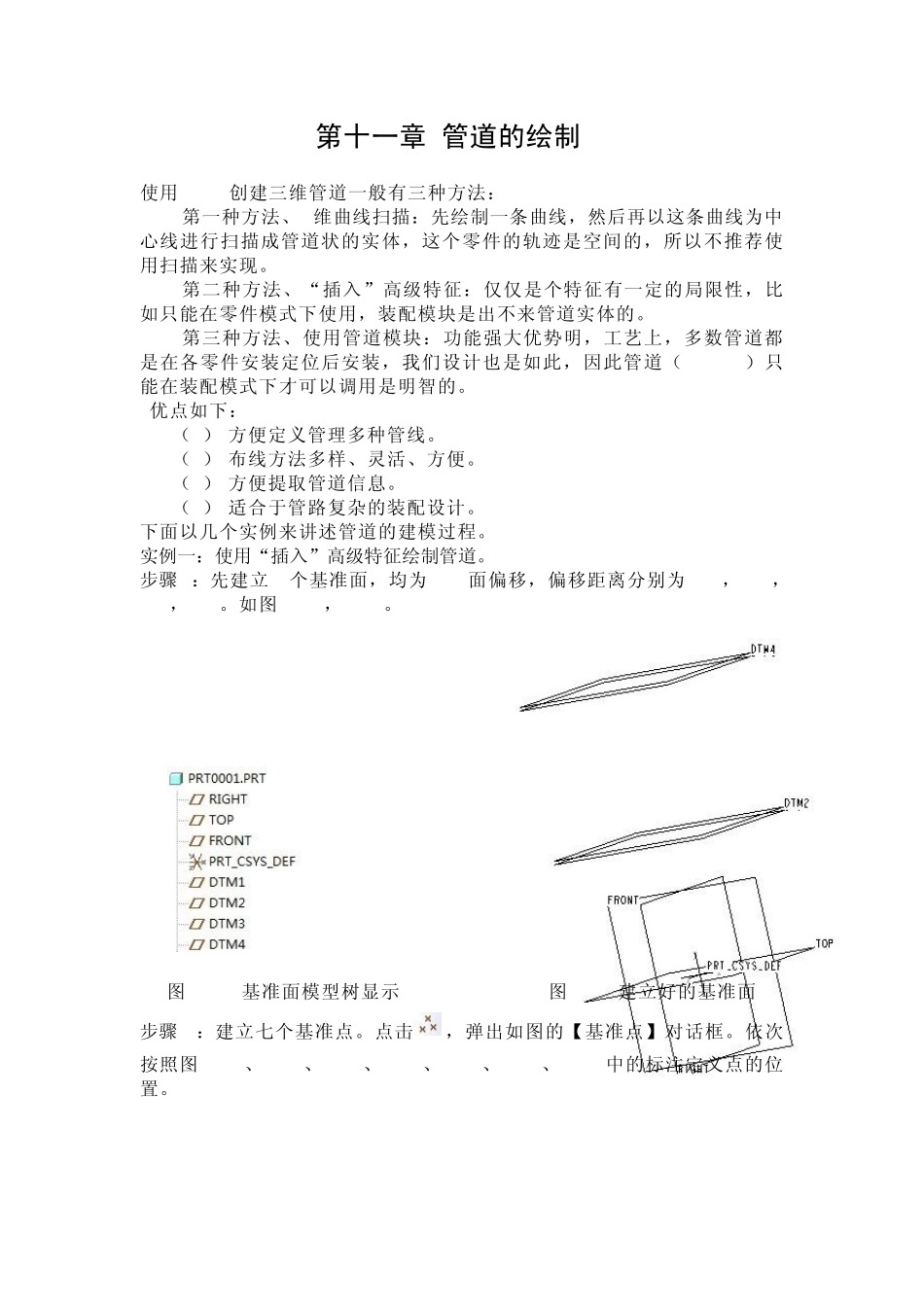

第十一章 管道的绘制 使用PROE创建三维管道一般有三种方法： 第一种方法、3维曲线扫描：先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，这个零件的轨迹是空间的，所以不推荐使用扫描来实现。 第二种方法、“插入”高级特征：仅仅是个特征有一定的局限性，比如只能在零件模式下使用，装配模块是出不来管道实体的。 第三种方法、使用管道模块：功能强大优势明，工艺上，多数管道都是在各零件安装定位后安装，我们设计也是如此，因此管道（piping）只能在装配模式下才可以调用是明智的。 优点如下： （1） 方便定义管理多种管线。 （2） 布线方法多样、灵活、方便。 （3） 方便提取管道信息。 （4） 适合于管路复杂的装配设计。 下面以几个实例来讲述管道的建模过程。 实例一：使用“插入”高级特征绘制管道。 步骤 1：先建立 4个基准面，均为TOP面偏移，偏移距离分别为415，425，880，890。如图 11-1，11-2。 图 11-1 基准面模型树显示 图 11-2建立好的基准面 步骤 2：建立七个基准点。点击，弹出如图的【基准点】对话框。依次按照图 11-3、11-4、11-5、11-6、11-7、11-8、11-9中的标注定义点的位置。 图11-3 PNT0的定位 图11-4 PNT1的定位 图11-5 PNT2的定位 图11-6 PNT3的定位 图11-7 PNT4的定位 图11-8 PNT5的定位 图11-9 PNT6的定位 七个基准点建立完毕。 步骤3：选择【插入】→【高级】→【管道】命令。如图11-10。 图11-10 【管道】命令的选取 弹出如图11-11菜单管理器 图11-11选取管道命令后 弹出的【菜单管理器】 点击【完成】，在消息框里输入管道的外部直径 25，如图11-12。 图11-12 输入外部直径 接着输入侧壁厚度2，如图11-13。 图11-13 输入侧壁厚度 在随后弹出的菜单管理器选择依次【单一半径】【整个阵列】【添加点】，如图11-14。 图11-14【连接类型】设置 然后再依次选择基准点，顺序为PNT0→PNT1→PNT2→PNT3→PNT4→PNT5→PNT6。 得到曲线点如图11-15所示。 图11-15 依次连接个点后生成的管道线 点击“完成”，生成管道如图11-16所示 图11-16 生成的管道 实例二：使用管道模块绘制管道。 步骤1：先在装配模式下装配好两个圆块。如图11-7所示。 图11-17 装配好的两个圆块 步骤2：再点击应用【程序】→【管道】，如图11-18，进入管道环境。 图11-18 进入管道环境 步骤3：使用偏移坐标系点工具建立管道控制（通过）点，如图11-9 。 ...
