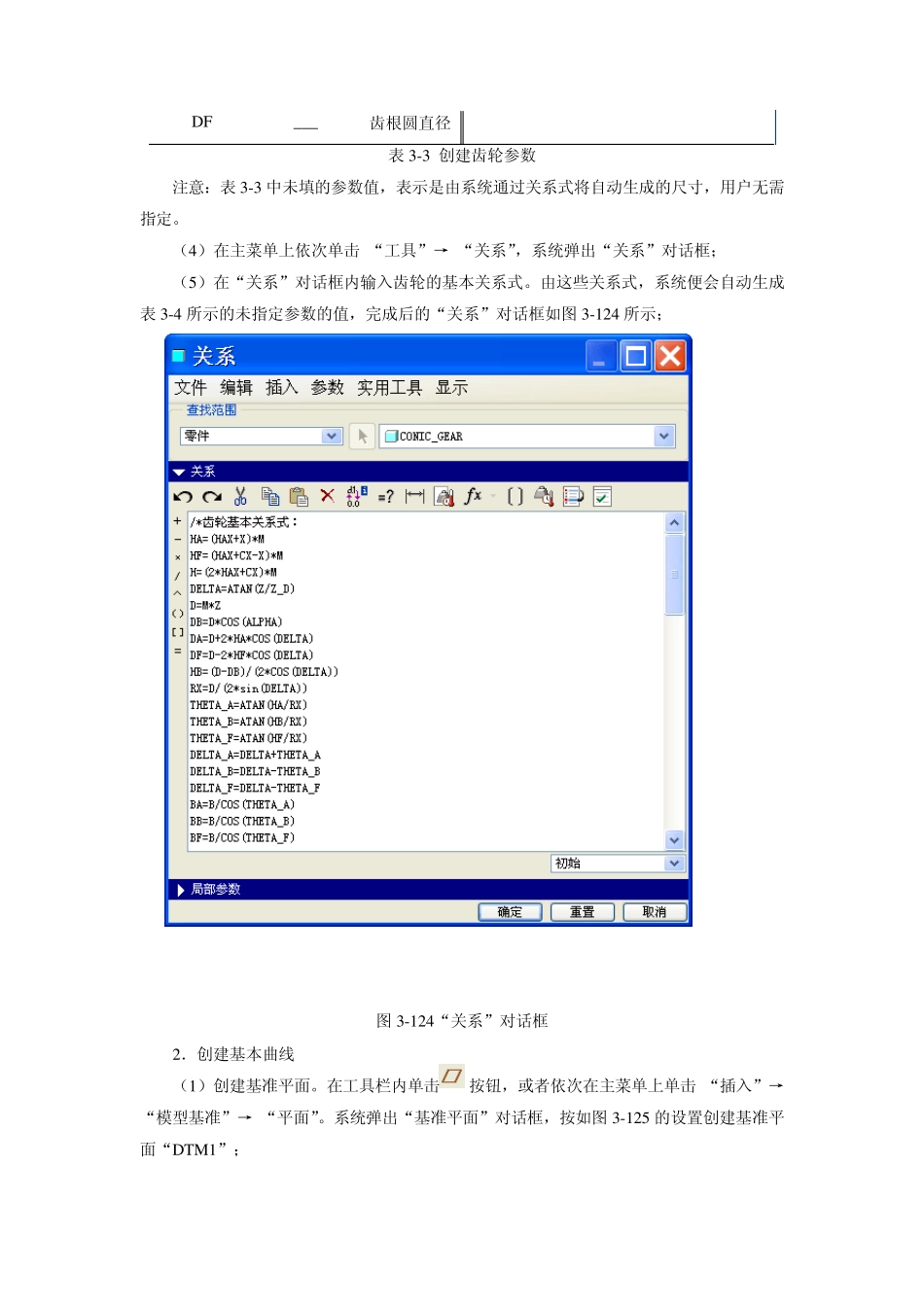

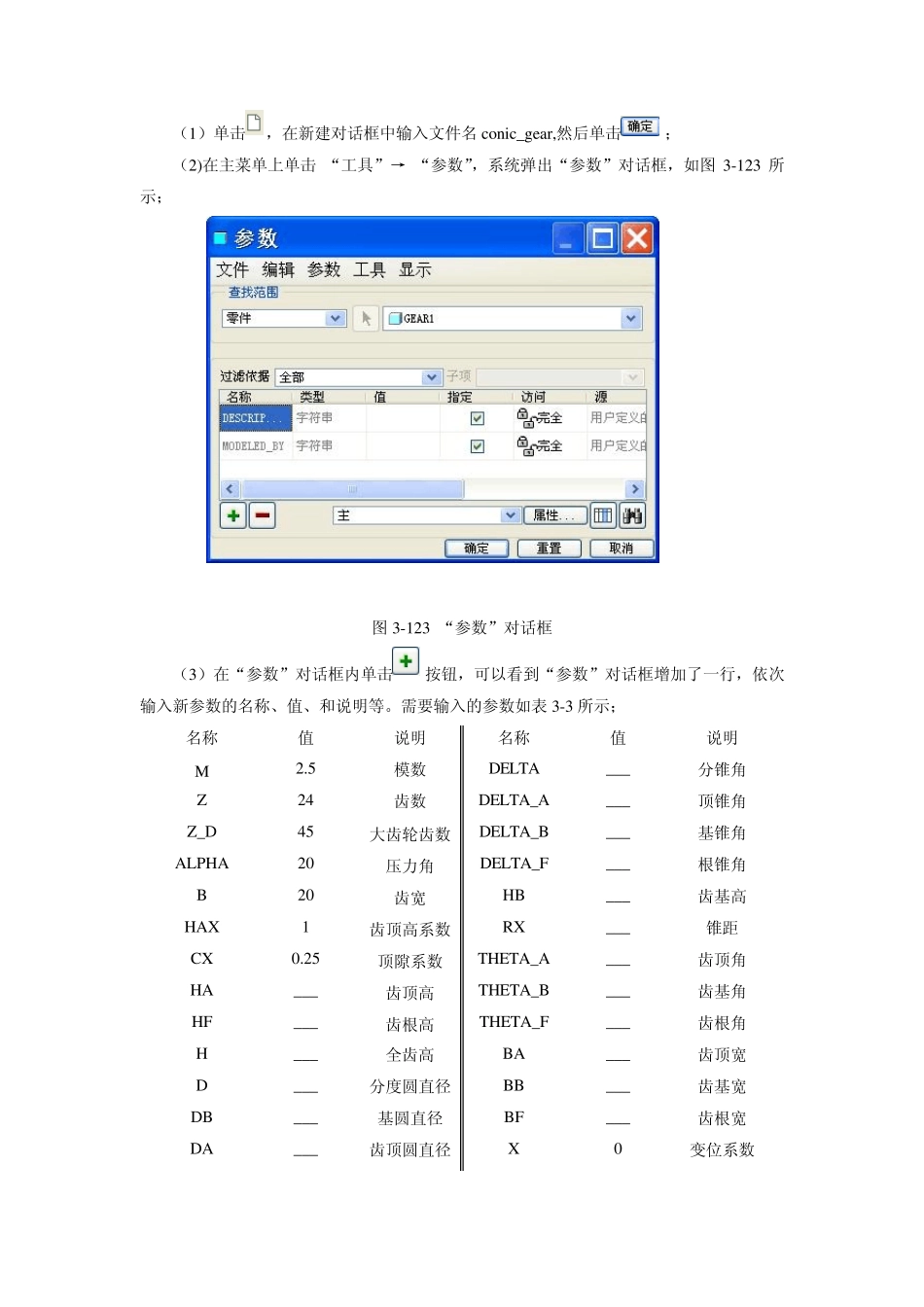

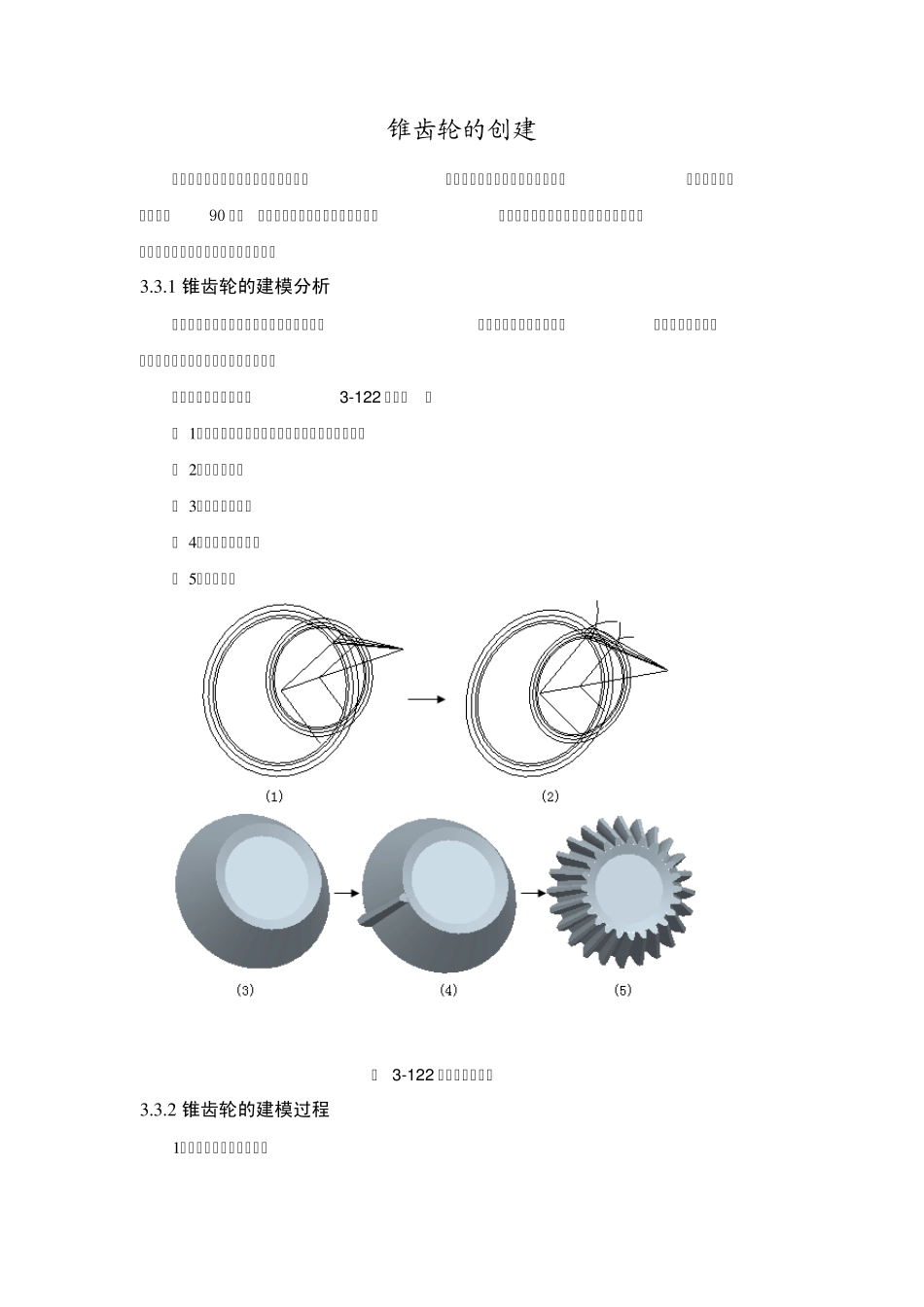

锥齿轮的创建 锥齿轮在机械工业中有着广泛的应用，它用来实现两相交轴之间的传动，两轴的相交角一般采用90 度。 锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，本节将介绍参数化设计锥齿轮的过程。 3 .3 .1 锥齿轮的建模分析 与本章先前介绍的齿轮的建模过程相比较，锥齿轮的建模更为复杂。参数化设计锥齿轮的过程中应用了大量的参数与关系式。 锥齿轮建模分析（如图3 -1 2 2 所示）： （ 1 ）输入关系式、绘制创建锥齿轮所需的基本曲线 （ 2 ）创建渐开线 （ 3 ）创建齿根圆锥 （ 4 ）创建第一个轮齿 （ 5 ）阵列轮齿 图 3 -1 2 2 锥齿轮建模分析 3 .3 .2 锥齿轮的建模过程 1 ．输入基本参数和关系式 （1）单击，在新建对话框中输入文件名conic_gear,然后单击； （2)在主菜单上单击 “工具”→ “参数”，系统弹出“参数”对话框，如图 3-123 所示； 图 3-123 “参数”对话框 （3）在“参数”对话框内单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。需要输入的参数如表 3-3 所示； 名称 值 说明 名称 值 说明 M 2.5 模数 DELTA ___ 分锥角 Z 24 齿数 DELTA_A ___ 顶锥角 Z_D 45 大齿轮齿数 DELTA_B ___ 基锥角 ALPHA 20 压力角 DELTA_F ___ 根锥角 B 20 齿宽 HB ___ 齿基高 HAX 1 齿顶高系数 RX ___ 锥距 CX 0.25 顶隙系数 THETA_A ___ 齿顶角 HA ___ 齿顶高 THETA_B ___ 齿基角 HF ___ 齿根高 THETA_F ___ 齿根角 H ___ 全齿高 BA ___ 齿顶宽 D ___ 分度圆直径 BB ___ 齿基宽 DB ___ 基圆直径 BF ___ 齿根宽 DA ___ 齿顶圆直径 X 0 变位系数 DF ___ 齿根圆直径 表3-3 创建齿轮参数 注意：表3-3 中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。 （4）在主菜单上依次单击 “工具”→ “关系”，系统弹出“关系”对话框； （5）在“关系”对话框内输入齿轮的基本关系式。由这些关系式，系统便会自动生成表3-4 所示的未指定参数的值，完成后的“关系”对话框如图 3-124 所示； 图 3-124“关系”对话框 2．创建基本曲线 （1）创建基准平面。在工具栏内单击按钮，或者依次在主菜单上单击 “插入”→ “模型基准”→ “平面”。系统弹出“基准平面”对话框，按如图 3-125 的设置创建基准平面“D...
