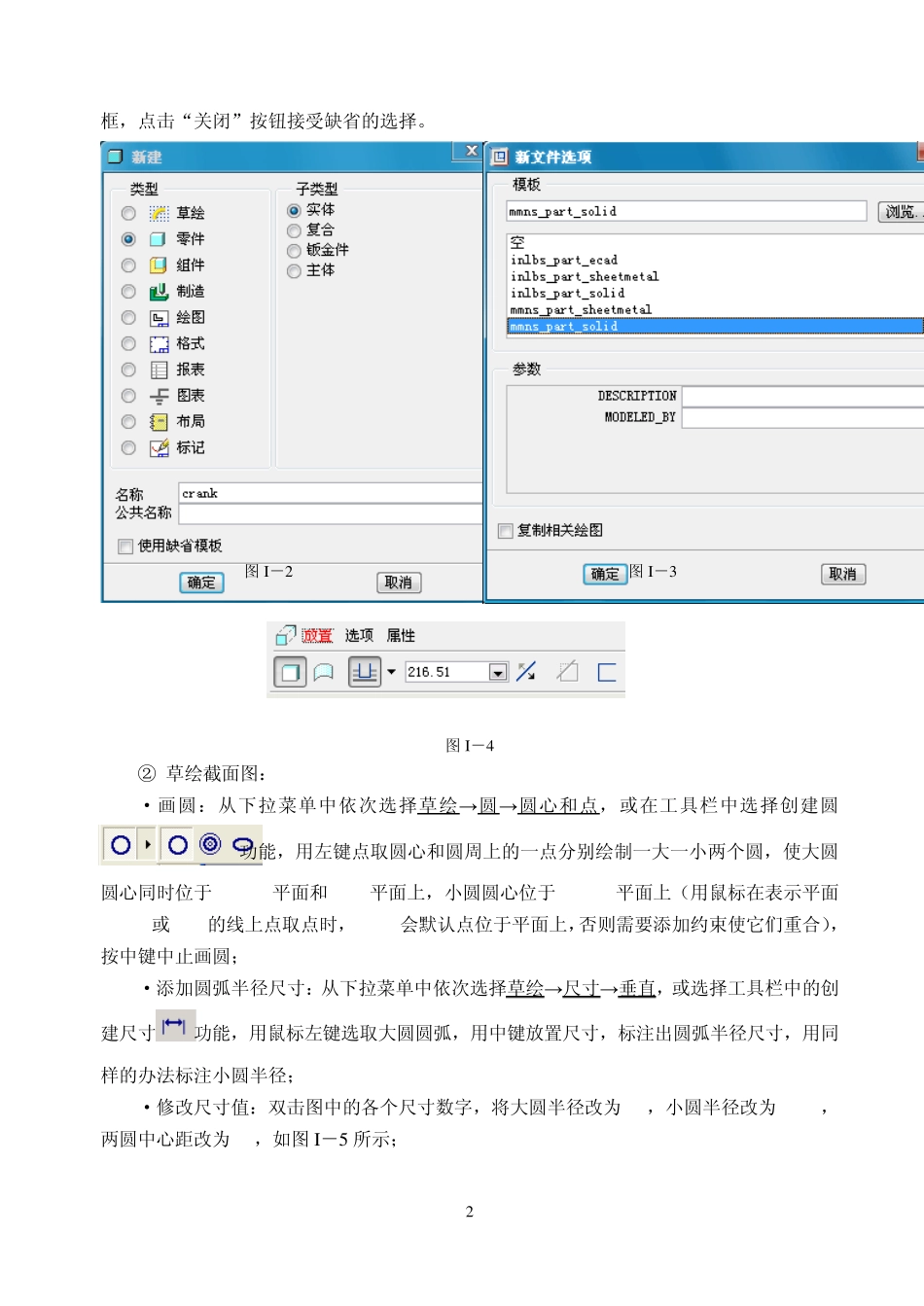

1 Pro/E 零件建模基础及实例 1 实习要求 建立如图I－1 所示曲柄零件的三维实体模型。 图I－1 2 实习步骤 （1）进入Pro/E，从下拉主菜单文件中选择设置工作目录，选择模型文件所要放置的目录。 （2）创建零件模型文件：从下拉主菜单文件中选择新建或在工具栏中点击 图标创建新模型文件；在随即弹出的“新建”模型文件对话框中选择“零件”任务，“实体”子类型，并在名称中输入零件名“Crank”，同时取消“使用缺省模板”选项（如图I－2 所示）；在随即弹出的“新文件选项”对话框的模板选项中选择“mmns_part_solid”（如图I－3 所示）。随后进入工作界面。 （3）创建底板特征： ① 初始设置： ·选择下拉菜单中的插入拉伸选项，或者点击界面右侧工具栏图标创建拉伸项目，此时界面左下角会出现如图I—4 的工具栏； ·点击“放置”按钮选取草绘平面，系统弹出“草绘”对话框，点击“定义”按钮，选取FRONT 面作为草绘平面，点击“草绘”按钮进入草绘环境，屏幕上会出现“参照”对话 2 框，点击“关闭”按钮接受缺省的选择。 图I－2 图I－3 图I－4 ② 草绘截面图： ·画圆：从下拉菜单中依次选择草绘→圆→圆心和点，或在工具栏中选择创建圆 功能，用左键点取圆心和圆周上的一点分别绘制一大一小两个圆，使大圆圆心同时位于 RIGHT平面和 TOP平面上，小圆圆心位于 RIGHT平面上（用鼠标在表示平面RIGHT或 TOP的线上点取点时，Pro/E会默认点位于平面上，否则需要添加约束使它们重合），按中键中止画圆； ·添加圆弧半径尺寸：从下拉菜单中依次选择草绘→尺寸→垂直，或选择工具栏中的创建尺寸功能，用鼠标左键选取大圆圆弧，用中键放置尺寸，标注出圆弧半径尺寸，用同样的办法标注小圆半径； ·修改尺寸值：双击图中的各个尺寸数字，将大圆半径改为 25，小圆半径改为 17.5，两圆中心距改为 60，如图I－5 所示； 3 ·画直线：从下拉菜单中依次选择草绘→线，或在工具栏中选择创建直线功能，分别在大圆和小圆上各选取一点绘制两条公切线（在切点大致位置附近移动鼠标，当屏幕上出现“T”符号时用左键点取的点就是切点，否则需要添加约束使所绘直线与圆相切），如图 I－6 所示，按中键中止画线； 图 I－5 图 I－6 ·生成封闭截面：在工具栏中选择裁剪功能，用鼠标选取大圆和小圆中需要裁去的部分圆弧，得到封闭的截面图，然后在工具栏中选择确认，截面生成完毕。 ③ 拉伸生成实体：在图 I－4 的拉...
