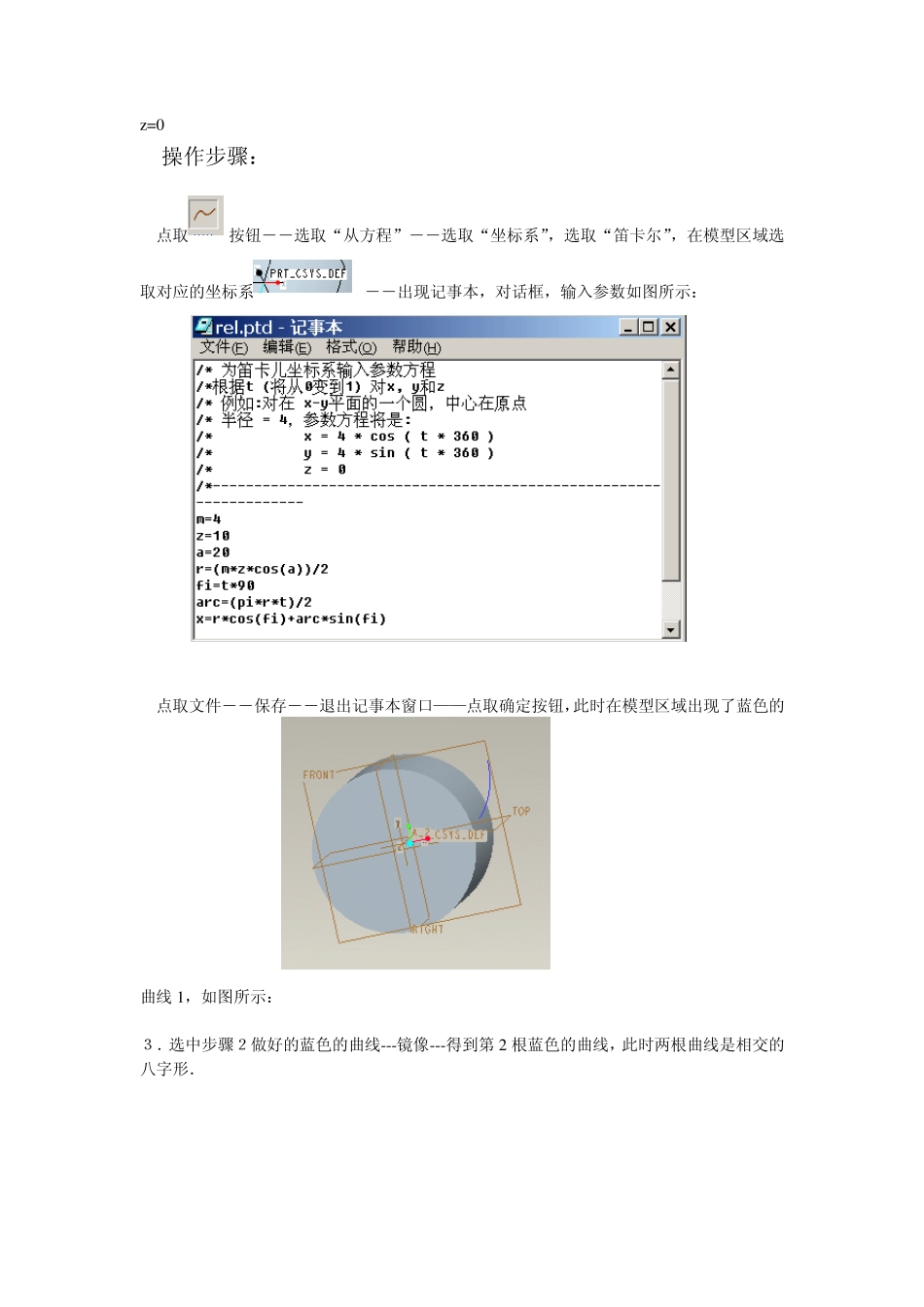

齿轮画法 一、预备知识： 画一个 M=4，Z=10，厚为 44 的外啮合齿轮 正常齿制：ha'=1 ,c'=0.25 分度圆直径 d=m*z 齿顶圆直径 da=(z+2ha')*m 齿根圆直径 df=(z-2h'-2c')*m 《外啮合》 df=(z+2ha'+2c')*m 〈内啮合〉 经计算得：d=40，da=48，df=30 二、具体操作步骤如下： 1．用拉伸画一个直径为 da（齿顶圆），宽为 44 的圆柱体： 操作步骤： 拉伸－－选取 FRONT 基准面为草绘面，绘制直径为 da＝48（齿顶圆），宽为 44 的圆柱体 2． 插入基准曲线---从方程--完成--选取--坐标（三个面的交点） ---笛卡尔---输入参数（参数如下） m=4 z=10 a=20 r=(m*z*cos(a))/2 fi=t*90 arc=(pi*r*t)/2 x=r*cos(fi)+arc*sin(fi) y=r*sin(fi)-arc*cos(fi) z=0 操作步骤： 点取按钮――选取“从方程”――选取“坐标系”，选取“笛卡尔”，在模型区域选取对应的坐标系――出现记事本，对话框，输入参数如图所示： 点取文件――保存――退出记事本窗口——点取确定按钮，此时在模型区域出现了蓝色的曲线 1，如图所示： ３．选中步骤２做好的蓝色的曲线---镜像---得到第 2 根蓝色的曲线，此时两根曲线是相交的八字形． 4． 点取第2 根曲线（注意此时曲线以粗红色显示） ---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（（360/2/z ）+1.74），如图所示： 得到第3 根细红色的曲线,该曲线与第一根曲线相交的。(注意:原来的第2 根曲线消失了) 5．选中第3 根曲线（注意此时曲线以粗红色显示） ---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（-360/z），（即该曲线要与前面旋转的方向相反），此时发现模型区域如下所示： 点取确定退出操作，得到第4 根蓝色曲线，此时两根曲线成八字所示如图： . 6．用草绘曲线按钮画曲线：先画一个直径为 df 的齿根圆，用使用边命令选取那两根曲线（八字形的两根曲线）和齿顶圆 ---分别过那两根八字形的曲线的末端作切线，与齿根圆df 交两点 ---修剪多余边---给根部倒角（R=0.2*m ），得到图形如下所示： ７． 拉伸---去除材料--- --草绘——选取步骤 6 所得的封闭线框，切削得到齿槽． ８． 阵列齿数 9．隐藏蓝色的基准曲线 在模型树中选择显示——层树—— 选择...
