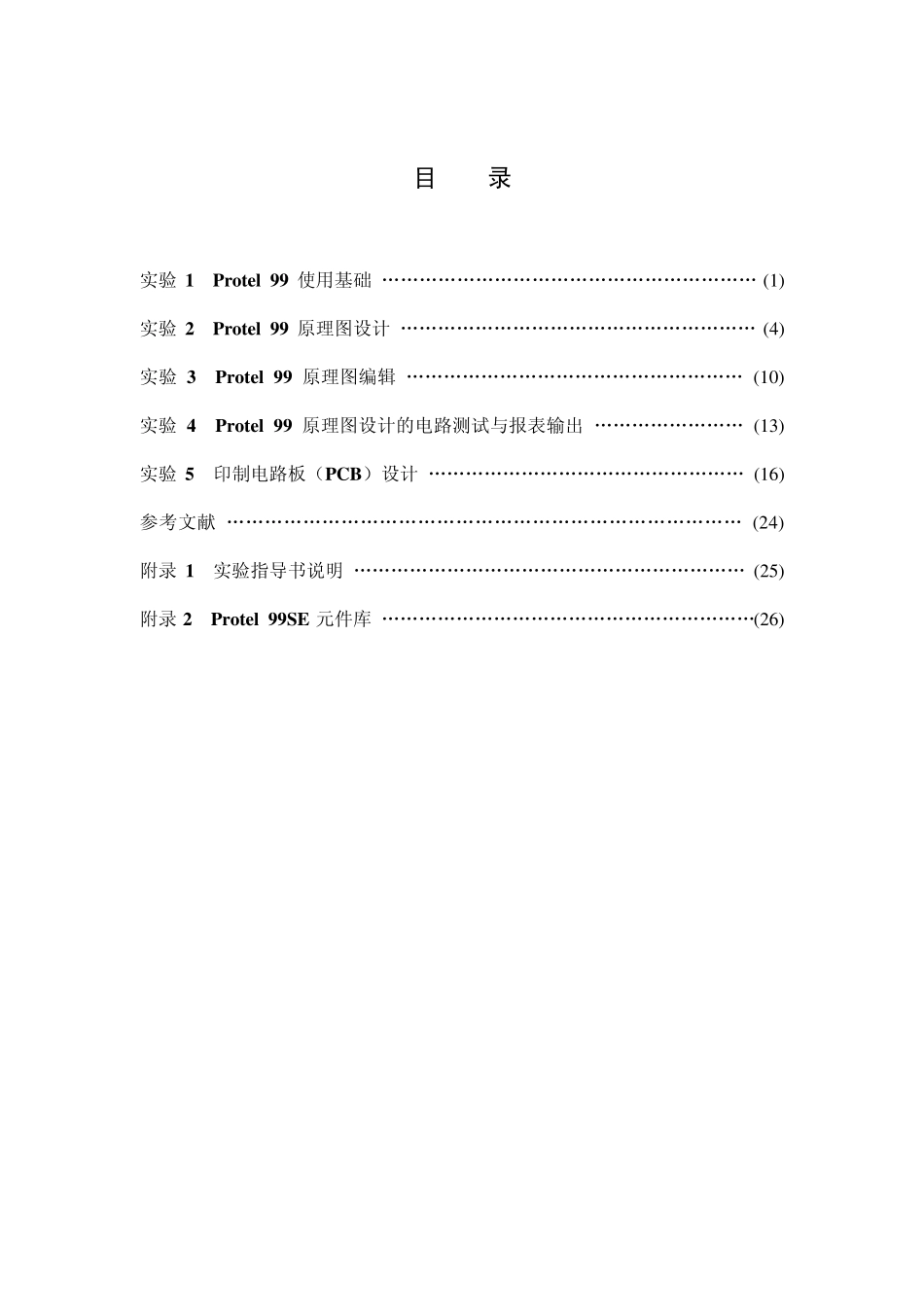

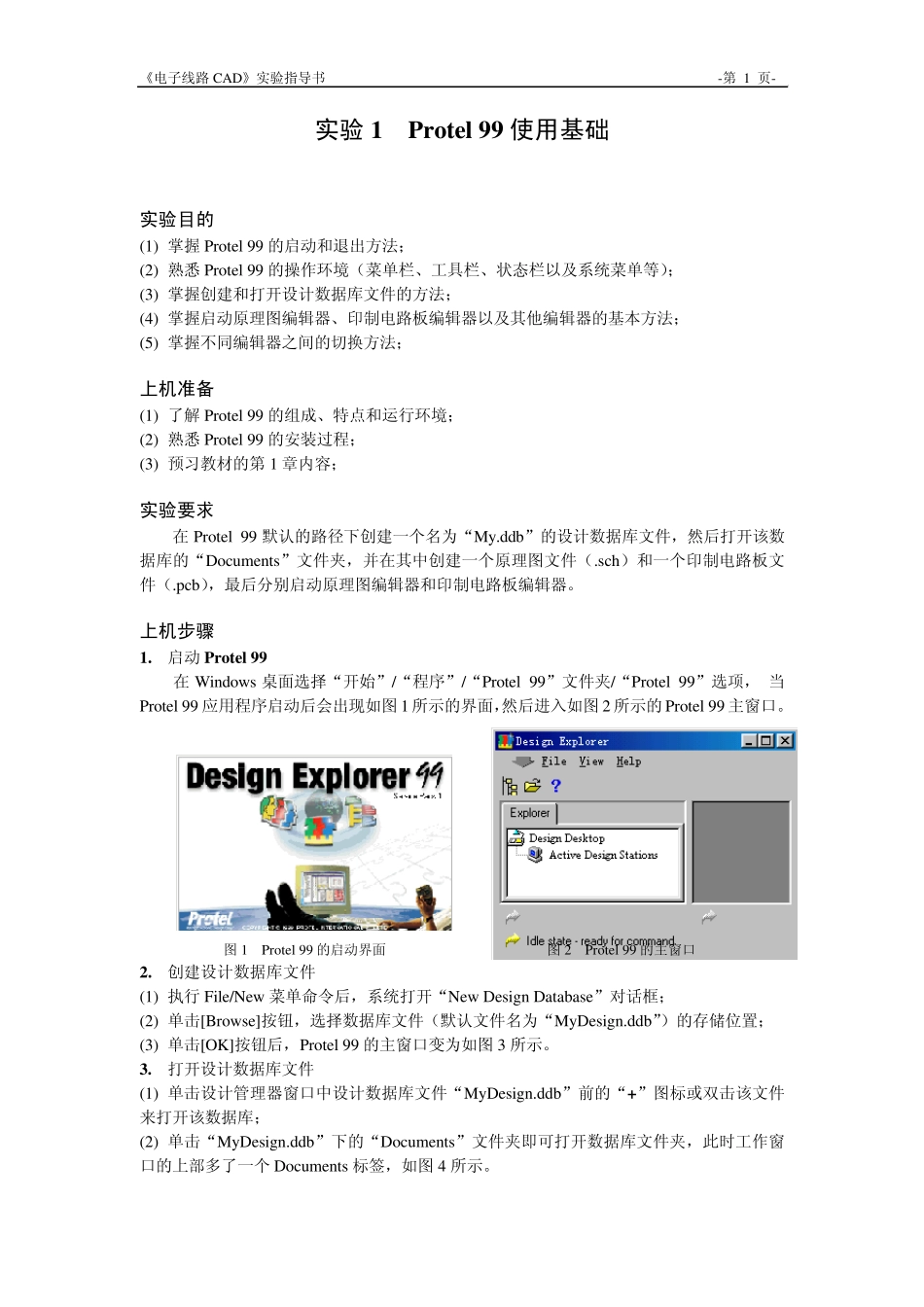

目 录 实验1 Protel 99 使用基础 „„„„„„„„„„„„„„„„„„„„ (1 ) 实验2 Protel 99 原理图设计 „„„„„„„„„„„„„„„„„„„ (4 ) 实验3 Protel 99 原理图编辑 „„„„„„„„„„„„„„„„„„ (1 0 ) 实验4 Protel 99 原理图设计的电路测试与报表输出 „„„„„„„„ (1 3 ) 实验5 印制电路板（PCB）设计 „„„„„„„„„„„„„„„„„ (1 6 ) 参考文献 „„„„„„„„„„„„„„„„„„„„„„„„„„„ (2 4 ) 附录 1 实验指导书说明 „„„„„„„„„„„„„„„„„„„„„ (2 5 ) 附录 2 Protel 99SE 元件库 „„„„„„„„„„„„„„„„„„„„(2 6 ) 《电子线路CAD》实验指导书 -第 1 页- 实验1 Protel 99 使用基础 实验目的 (1) 掌握Protel 99 的启动和退出方法； (2) 熟悉Protel 99 的操作环境（菜单栏、工具栏、状态栏以及系统菜单等）； (3) 掌握创建和打开设计数据库文件的方法； (4) 掌握启动原理图编辑器、印制电路板编辑器以及其他编辑器的基本方法； (5) 掌握不同编辑器之间的切换方法； 上机准备 (1) 了解Protel 99 的组成、特点和运行环境； (2) 熟悉Protel 99 的安装过程； (3) 预习教材的第1 章内容； 实验要求 在Protel 99 默认的路径下创建一个名为“My.ddb”的设计数据库文件，然后打开该数据库的“Documents”文件夹，并在其中创建一个原理图文件（.sch）和一个印制电路板文件（.pcb），最后分别启动原理图编辑器和印制电路板编辑器。 上机步骤 1. 启动Protel 99 在Windows 桌面选择“开始”/“程序”/“Protel 99”文件夹/“Protel 99”选项， 当Protel 99 应用程序启动后会出现如图1 所示的界面，然后进入如图2 所示的Protel 99 主窗口。 图1 Protel 99 的启动界面 图2 Protel 99 的主窗口 2. 创建设计数据库文件 (1) 执行File/New 菜单命令后，系统打开“New Design Database”对话框； (2) 单击[Browse]按钮，选择数据库文件（默认文件名为“MyDesign.ddb”）的存储位置； (3) 单击[OK]按钮后，Protel 99 的主窗口变为如图3 所示。 3. 打开设计数据库文件 (1) 单击设计管理器窗口中设计数据库文件“MyDesign.ddb”前的“+”图标或双击该文件来打开该数据库； (2) 单击“MyDesign.ddb”下的“Documents”文...
