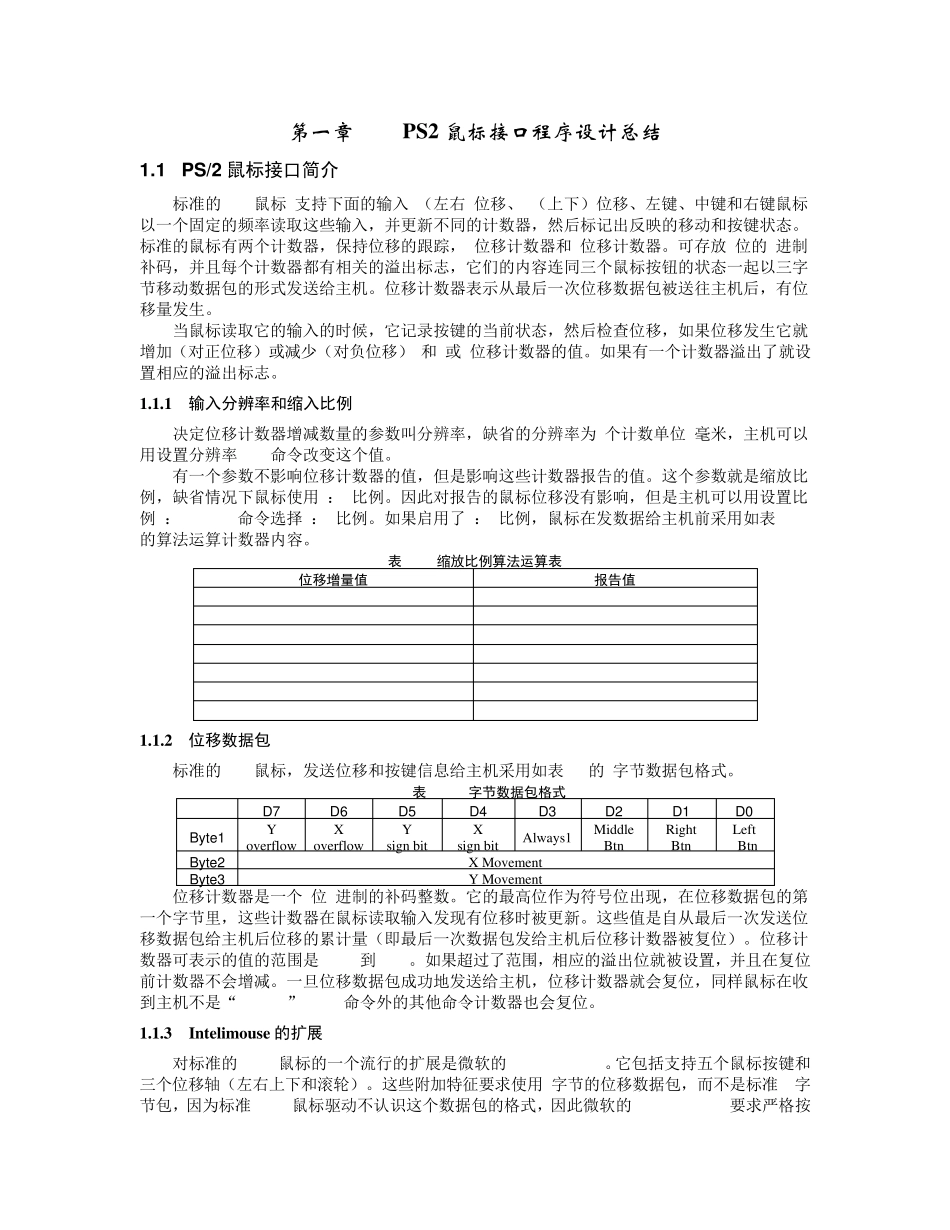

第一章 PS2 鼠标接口程序设计总结 1.1 PS/2 鼠标接口简介 标准的PS/2鼠标,支持下面的输入X(左右)位移、Y(上下)位移、左键、中键和右键鼠标以一个固定的频率读取这些输入,并更新不同的计数器,然后标记出反映的移动和按键状态。 标准的鼠标有两个计数器,保持位移的跟踪,X位移计数器和Y位移计数器。可存放9位的2进制补码,并且每个计数器都有相关的溢出标志,它们的内容连同三个鼠标按钮的状态一起以三字节移动数据包的形式发送给主机。位移计数器表示从最后一次位移数据包被送往主机后,有位移量发生。 当鼠标读取它的输入的时候,它记录按键的当前状态,然后检查位移,如果位移发生它就增加(对正位移)或减少(对负位移)X和/或Y位移计数器的值。如果有一个计数器溢出了就设置相应的溢出标志。 1.1.1 输入分辨率和缩入比例 决定位移计数器增减数量的参数叫分辨率,缺省的分辨率为4个计数单位/毫米,主机可以用设置分辨率0xE8命令改变这个值。 有一个参数不影响位移计数器的值,但是影响这些计数器报告的值。这个参数就是缩放比 例,缺省情况下鼠标使用1:1比例。因此对报告的鼠标位移没有影响,但是主机可以用设置比例2:1(0xE7)命令选择2:1比例。如果启用了2:1比例,鼠标在发数据给主机前采用如表1.1的算法运算计数器内容。 表1.1 缩放比例算法运算表 位移增量值 报告值 0 0 1 1 2 1 3 3 4 6 5 9 N>5 2*N 1.1.2 位移数据包 标准的PS/2鼠标,发送位移和按键信息给主机采用如表1.2的3字节数据包格式。 表1.2 3字节数据包格式 D7 D6 D5 D4 D3 D2 D1 D0 By te1 Y overflow X overflow Y sign bit X sign bit Always1 Middle Btn Right Btn Left Btn By te2 X Movement By te3 Y Movement 位移计数器是一个9位2进制的补码整数。它的最高位作为符号位出现,在位移数据包的第一个字节里,这些计数器在鼠标读取输入发现有位移时被更新。这些值是自从最后一次发送位移数据包给主机后位移的累计量(即最后一次数据包发给主机后位移计数器被复位)。位移计数器可表示的值的范围是-255 到+255。如果超过了范围,相应的溢出位就被设置,并且在复位前计数器不会增减。一旦位移数据包成功地发送给主机,位移计数器就会复位,同样鼠标在收到主机不是“Resend” 0xFE命令外的其他命令计数器也会复位。 1.1.3 Intelimou se 的扩展 对标准的PS/2 鼠标的一个流行的扩展是微...
