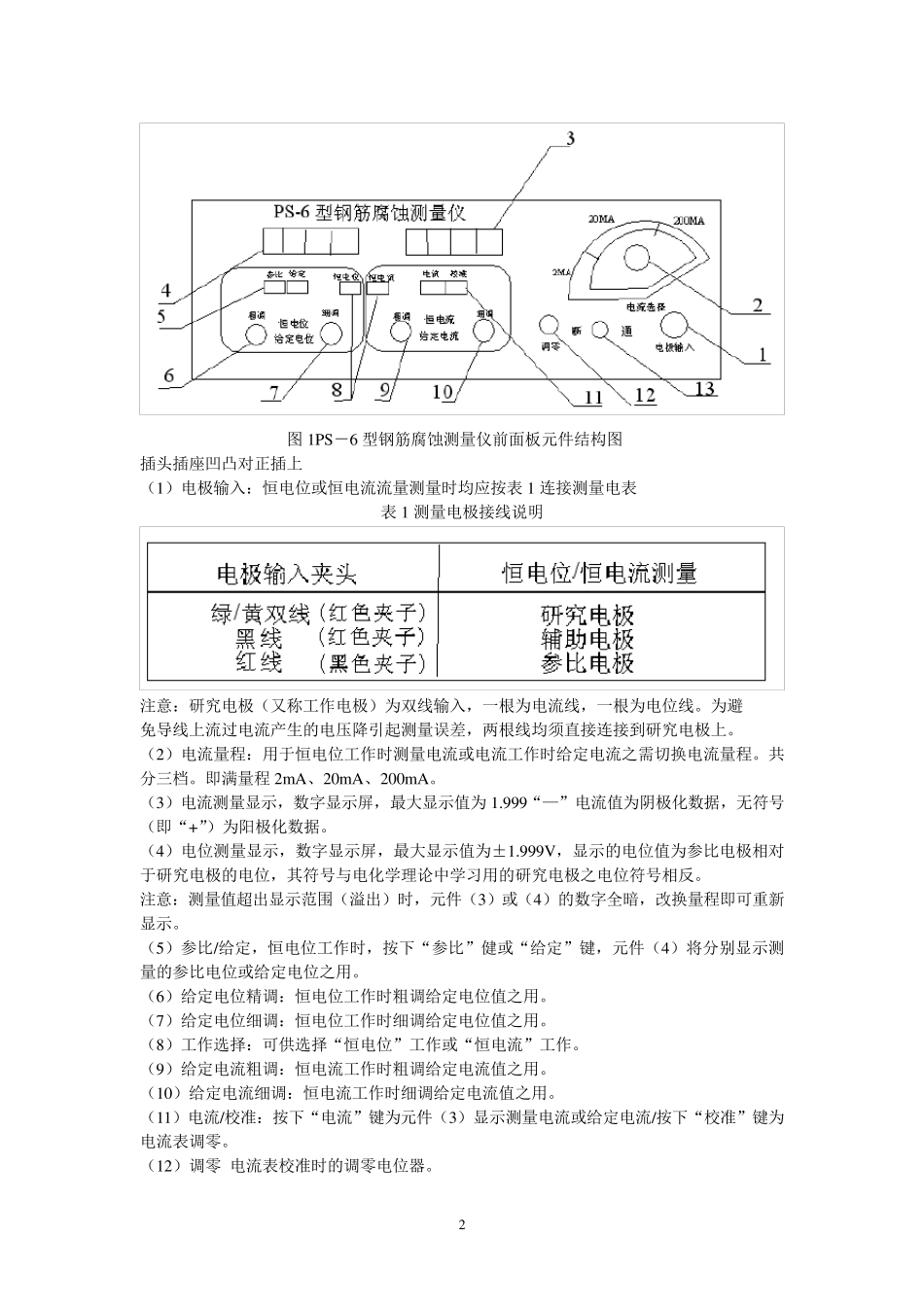

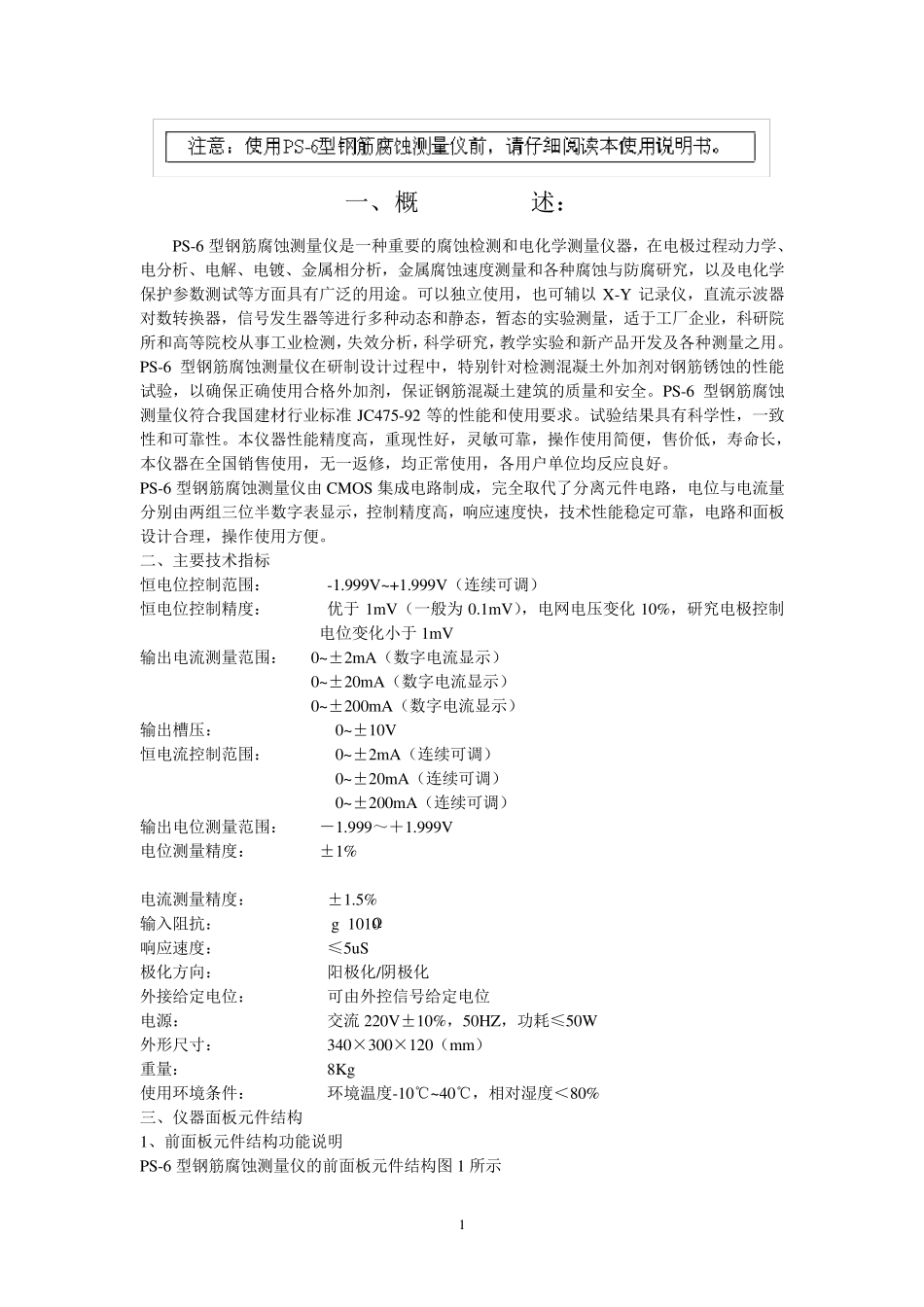

1 一、概 述： PS-6 型钢筋腐蚀测量仪是一种重要的腐蚀检测和电化学测量仪器，在电极过程动力学、电分析、电解、电镀、金属相分析，金属腐蚀速度测量和各种腐蚀与防腐研究，以及电化学保护参数测试等方面具有广泛的用途。可以独立使用，也可辅以 X-Y 记录仪，直流示波器对数转换器，信号发生器等进行多种动态和静态，暂态的实验测量，适于工厂企业，科研院所和高等院校从事工业检测，失效分析，科学研究，教学实验和新产品开发及各种测量之用。 PS-6 型钢筋腐蚀测量仪在研制设计过程中，特别针对检测混凝土外加剂对钢筋锈蚀的性能试验，以确保正确使用合格外加剂，保证钢筋混凝土建筑的质量和安全。PS-6 型钢筋腐蚀测量仪符合我国建材行业标准JC475-92 等的性能和使用要求。试验结果具有科学性，一致性和可靠性。本仪器性能精度高，重现性好，灵敏可靠，操作使用简便，售价低，寿命长，本仪器在全国销售使用，无一返修，均正常使用，各用户单位均反应良好。 PS-6 型钢筋腐蚀测量仪由CMOS 集成电路制成，完全取代了分离元件电路，电位与电流量分别由两组三位半数字表显示，控制精度高，响应速度快，技术性能稳定可靠，电路和面板设计合理，操作使用方便。 二、主要技术指标 恒电位控制范围： -1.999V~+1.999V（连续可调） 恒电位控制精度： 优于 1mV（一般为0.1mV），电网电压变化 10%，研究电极控制电位变化小于 1mV 输出电流测量范围： 0~±2mA（数字电流显示） 0~±20mA（数字电流显示） 0~±200mA（数字电流显示） 输出槽压： 0~±10V 恒电流控制范围： 0~±2mA（连续可调） 0~±20mA（连续可调） 0~±200mA（连续可调） 输出电位测量范围： －1.999～＋1.999V 电位测量精度： ±1% 电流测量精度： ±1.5% 输入阻抗： >1010Ω 响应速度： ≤5uS 极化方向： 阳极化/阴极化 外接给定电位： 可由外控信号给定电位 电源： 交流 220V±10%，50HZ，功耗≤50W 外形尺寸： 340×300×120（mm） 重量： 8Kg 使用环境条件： 环境温度-10℃~40℃，相对湿度＜80% 三、仪器面板元件结构 1、前面板元件结构功能说明 PS-6 型钢筋腐蚀测量仪的前面板元件结构图 1 所示 2 图1PS－6 型钢筋腐蚀测量仪前面板元件结构图 插头插座凹凸对正插上 （1）电极输入：恒电位或恒电流流量测量时均应按表1 连接测量电表 表1 测量电极接线说明 注意：研究电极（又称工作电极）为双线输入，一根为电流线，...
