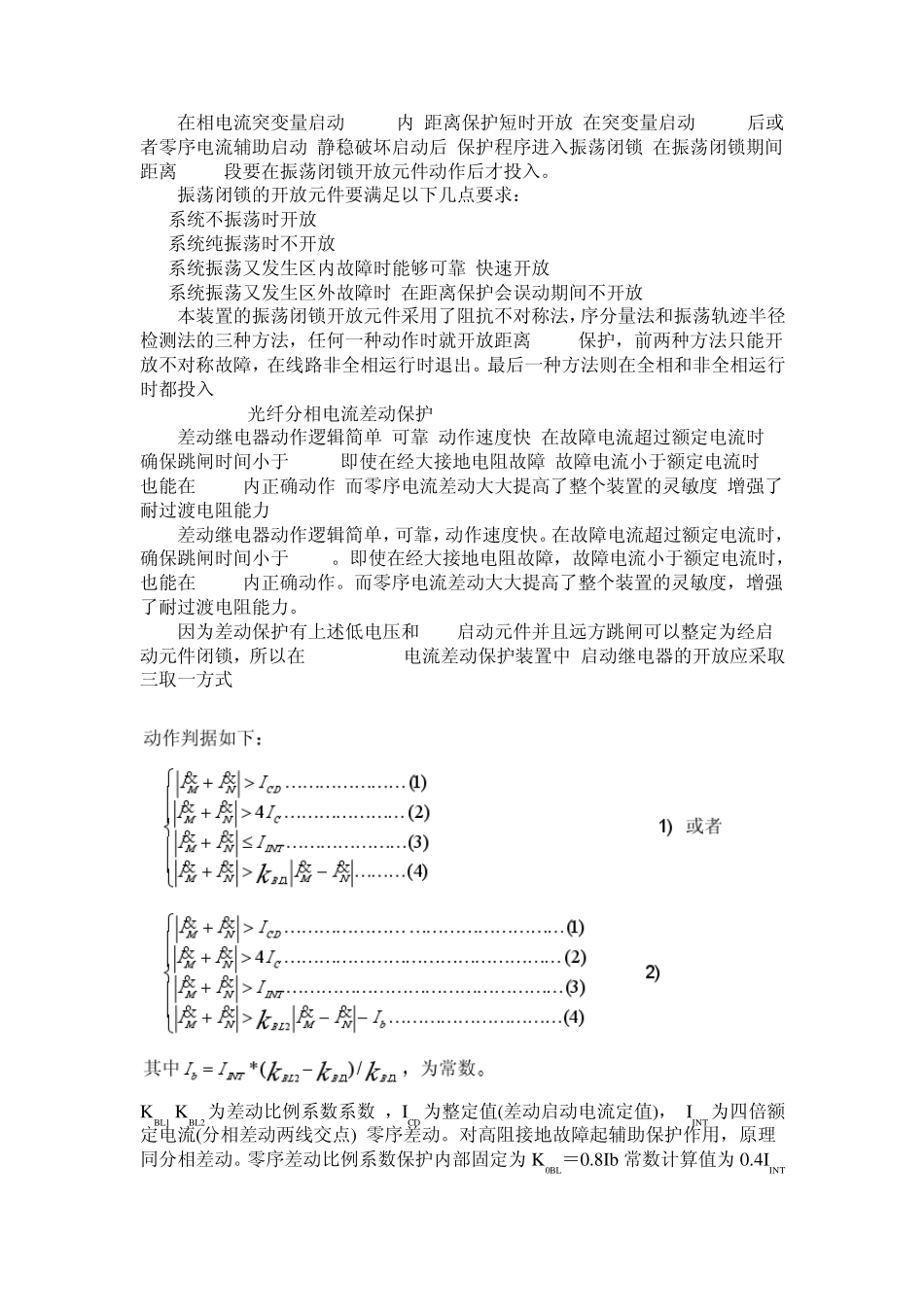

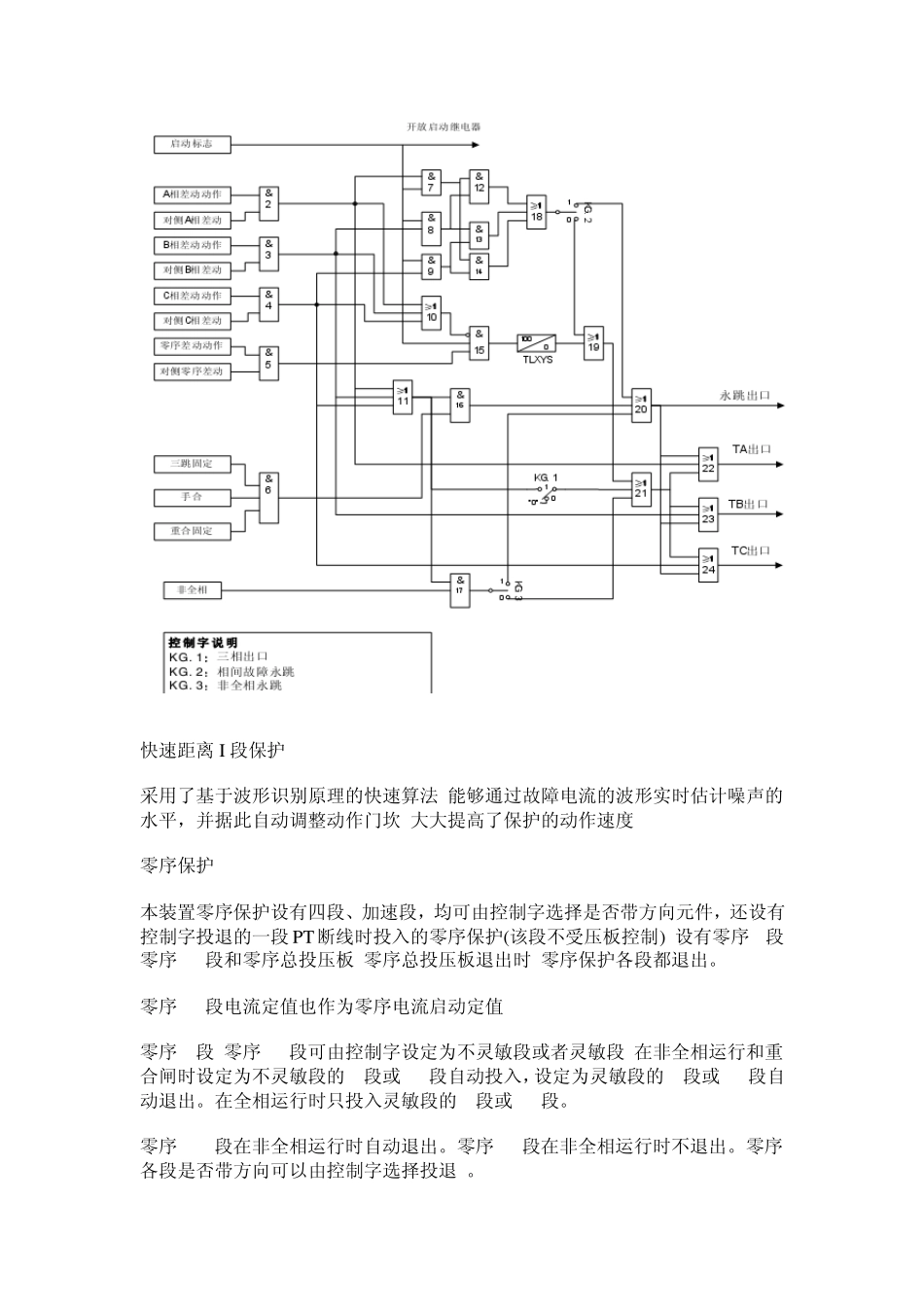

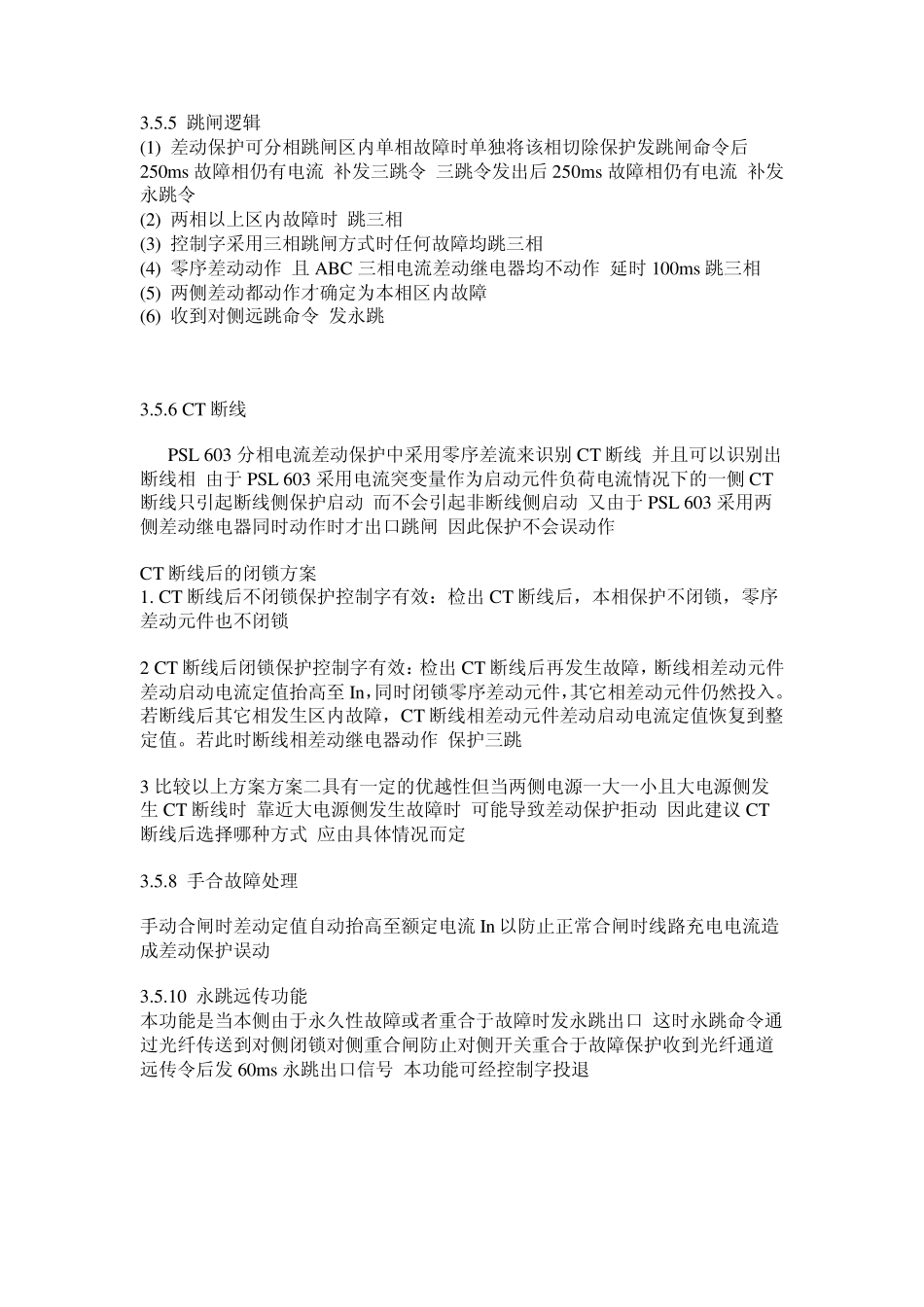

在相电流突变量启动150ms内 距离保护短时开放 在突变量启动150ms后或者零序电流辅助启动 静稳破坏启动后 保护程序进入振荡闭锁 在振荡闭锁期间 距离I II段要在振荡闭锁开放元件动作后才投入。 振荡闭锁的开放元件要满足以下几点要求： a) 系统不振荡时开放 b) 系统纯振荡时不开放 c) 系统振荡又发生区内故障时能够可靠 快速开放 d) 系统振荡又发生区外故障时 在距离保护会误动期间不开放 本装置的振荡闭锁开放元件采用了阻抗不对称法，序分量法和振荡轨迹半径检测法的三种方法，任何一种动作时就开放距离I II保护，前两种方法只能开放不对称故障，在线路非全相运行时退出。最后一种方法则在全相和非全相运行时都投入 PSL 603光纤分相电流差动保护 差动继电器动作逻辑简单 可靠 动作速度快 在故障电流超过额定电流时 确保跳闸时间小于 25ms 即使在经大接地电阻故障 故障电流小于额定电流时 也能在30ms内正确动作 而零序电流差动大大提高了整个装置的灵敏度 增强了耐过渡电阻能力 差动继电器动作逻辑简单，可靠，动作速度快。在故障电流超过额定电流时，确保跳闸时间小于 25ms。即使在经大接地电阻故障，故障电流小于额定电流时，也能在30ms内正确动作。而零序电流差动大大提高了整个装置的灵敏度，增强了耐过渡电阻能力。 因为差动保护有上述低电压和 TWJ启动元件并且远方跳闸可以整定为经启动元件闭锁，所以在PSL 603ACD电流差动保护装置中 启动继电器的开放应采取 三取一方式 KBL1 KBL2为差动比例系数系数 ，ICD为整定值(差动启动电流定值)， IINT为四倍额定电流(分相差动两线交点) 零序差动。对高阻接地故障起辅助保护作用，原理同分相差动。零序差动比例系数保护内部固定为 K0BL＝0.8Ib常数计算值为 0.4IINT 3.5.5 跳闸逻辑 (1) 差动保护可分相跳闸区内单相故障时单独将该相切除保护发跳闸命令后250ms故障相仍有电流 补发三跳令 三跳令发出后250ms故障相仍有电流 补发永跳令 (2) 两相以上区内故障时 跳三相 (3) 控制字采用三相跳闸方式时任何故障均跳三相 (4) 零序差动动作 且ABC 三相电流差动继电器均不动作 延时100ms跳三相 (5) 两侧差动都动作才确定为本相区内故障 (6) 收到对侧远跳命令 发永跳 3.5.6 CT 断线 PSL 603 分相电流差动保护中采用零序差流来识别CT 断线 并且可以识别出断线相 由于PSL 603 采用电流突变量作为启动元件负荷电流情况下的一侧CT断...
