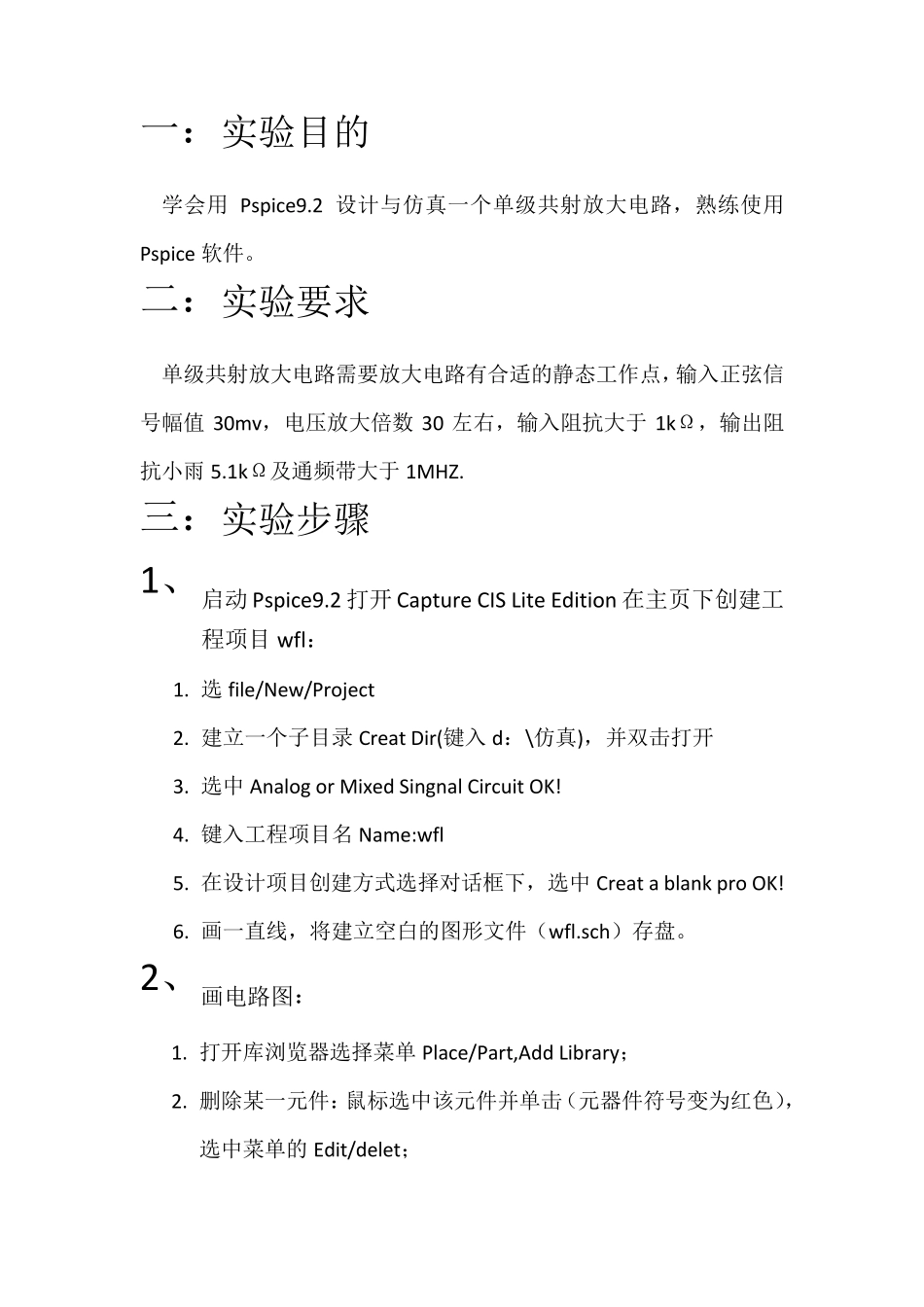

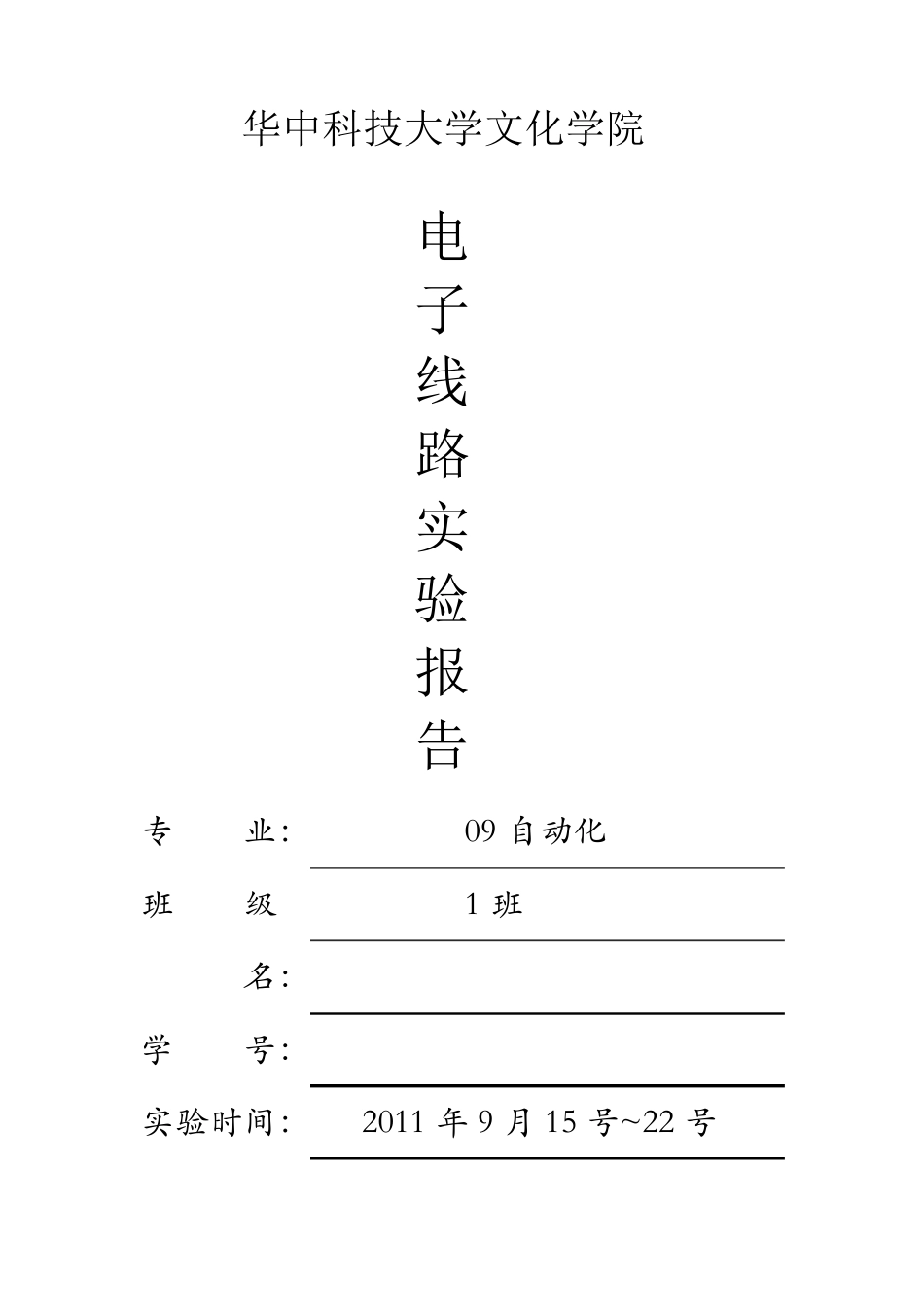

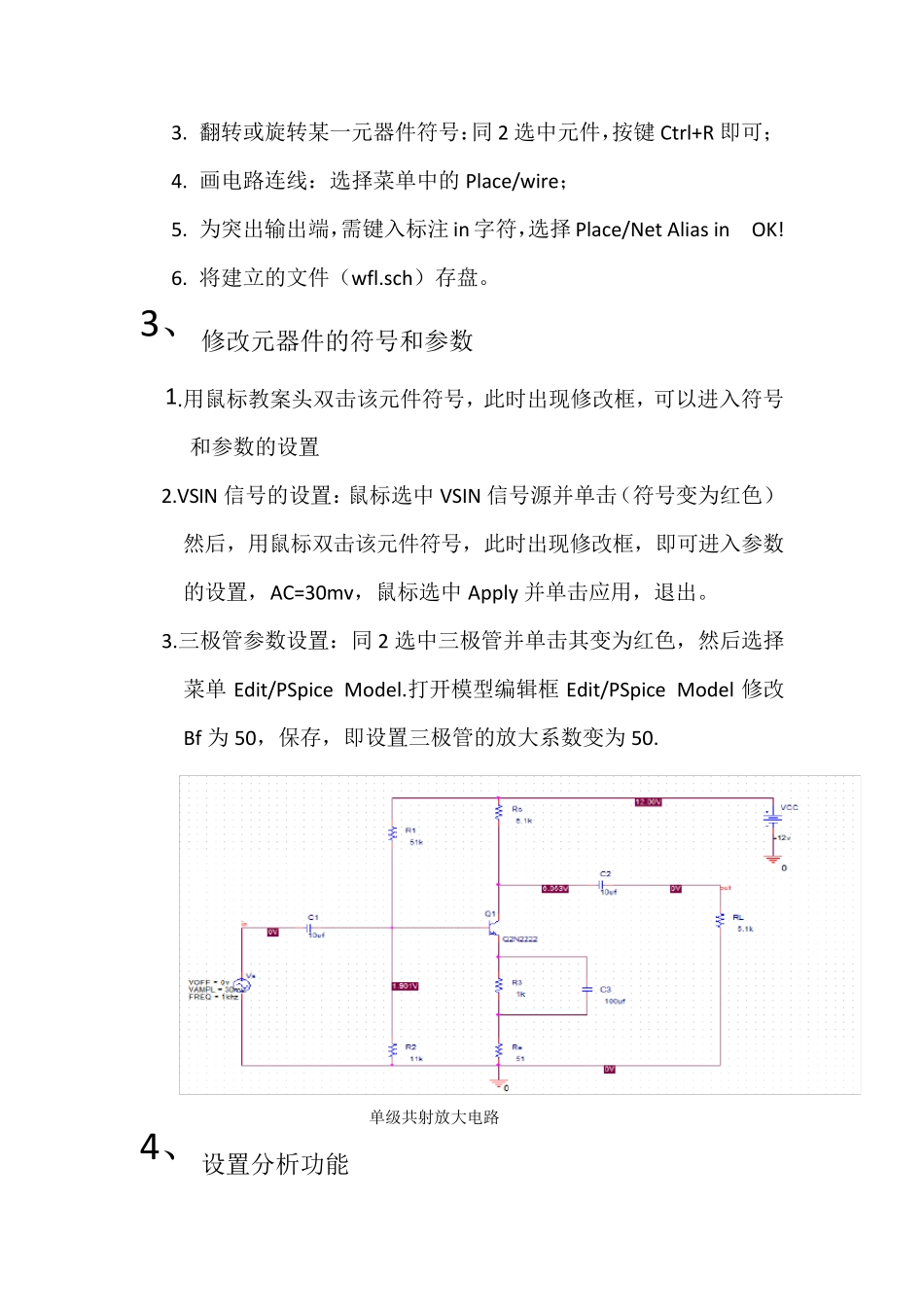

华中科技大学文化学院 电 子 线 路 实 验 报 告 专 业 : 09 自 动 化 班 级 1 班 * 名 : *** 学 号 : ************ 实 验 时 间 : 2011 年 9 月 15 号 ~22 号 一:实验目的 学会用Pspice9.2 设计与仿真一个单级共射放大电路,熟练使用Pspice 软件。 二:实验要求 单级共射放大电路需要放大电路有合适的静态工作点,输入正弦信号幅值30mv,电压放大倍数30 左右,输入阻抗大于1kΩ,输出阻抗小雨 5.1kΩ及通频带大于1MHZ. 三:实验步骤 1、 启动 Pspice9.2 打开 Capture CIS Lite Edition 在主页下创建工程项目wfl: 1. 选 file/New/Project 2. 建立一个子目录 Creat Dir(键入d:\仿真),并双击打开 3. 选中 Analog or Mixed Singnal Circuit OK! 4. 键入工程项目名 Name:wfl 5. 在设计项目创建方式选择对话框下,选中 Creat a blank pro OK! 6. 画一直线,将建立空白的图形文件(wfl.sch)存盘。 2、画电路图: 1. 打开库浏览器选择菜单Place/Part,Add Library; 2. 删除某一元件:鼠标选中该元件并单击(元器件符号变为红色),选中菜单的Edit/delet; 3. 翻转或旋转某一元器件符号:同2 选中元件,按键Ctrl+R 即可; 4. 画电路连线:选择菜单中的Place/wire; 5. 为突出输出端,需键入标注in 字符,选择Place/Net Alias in OK! 6. 将建立的文件(wfl.sch)存盘。 3、修改元器件的符号和参数 1.用鼠标教案头双击该元件符号,此时出现修改框,可以进入符号和参数的设置 2.VSIN 信号的设置:鼠标选中VSIN 信号源并单击(符号变为红色) 然后,用鼠标双击该元件符号,此时出现修改框,即可进入参数的设置,AC=30mv,鼠标选中Apply并单击应用,退出。 3.三极管参数设置:同2 选中三极管并单击其变为红色,然后选择 菜单Edit/PSpice Model.打开模型编辑框 Edit/PSpice Model 修改Bf 为50,保存,即设置三极管的放大系数变为50. 单级共射放大电路 4、设置分析功能 1.Bias Point Detail(静态) 选择菜单PSice/New Simulation Profile,在New Simulation 对话框下,键入Bias 用鼠标单击Creat,然后出现模拟类型和参数设置框,见此框的Amalysis type 栏目,用鼠标单击Bias Point Detail并在Output File Options 栏目下,单击选中“inclue detailed bias point information fornonlinear controlled ...
