PS处理总平面图教程(超详细)VIP免费

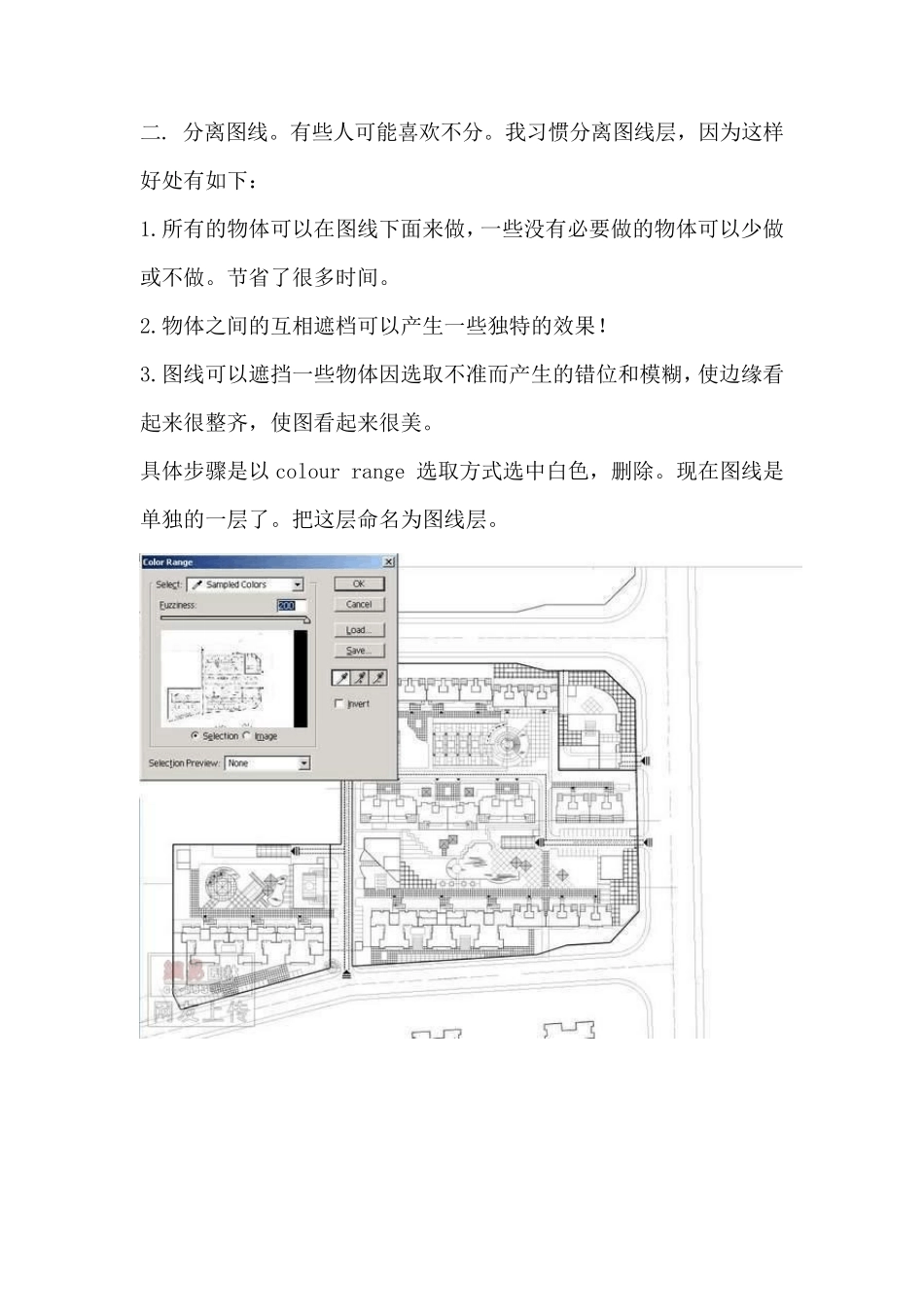

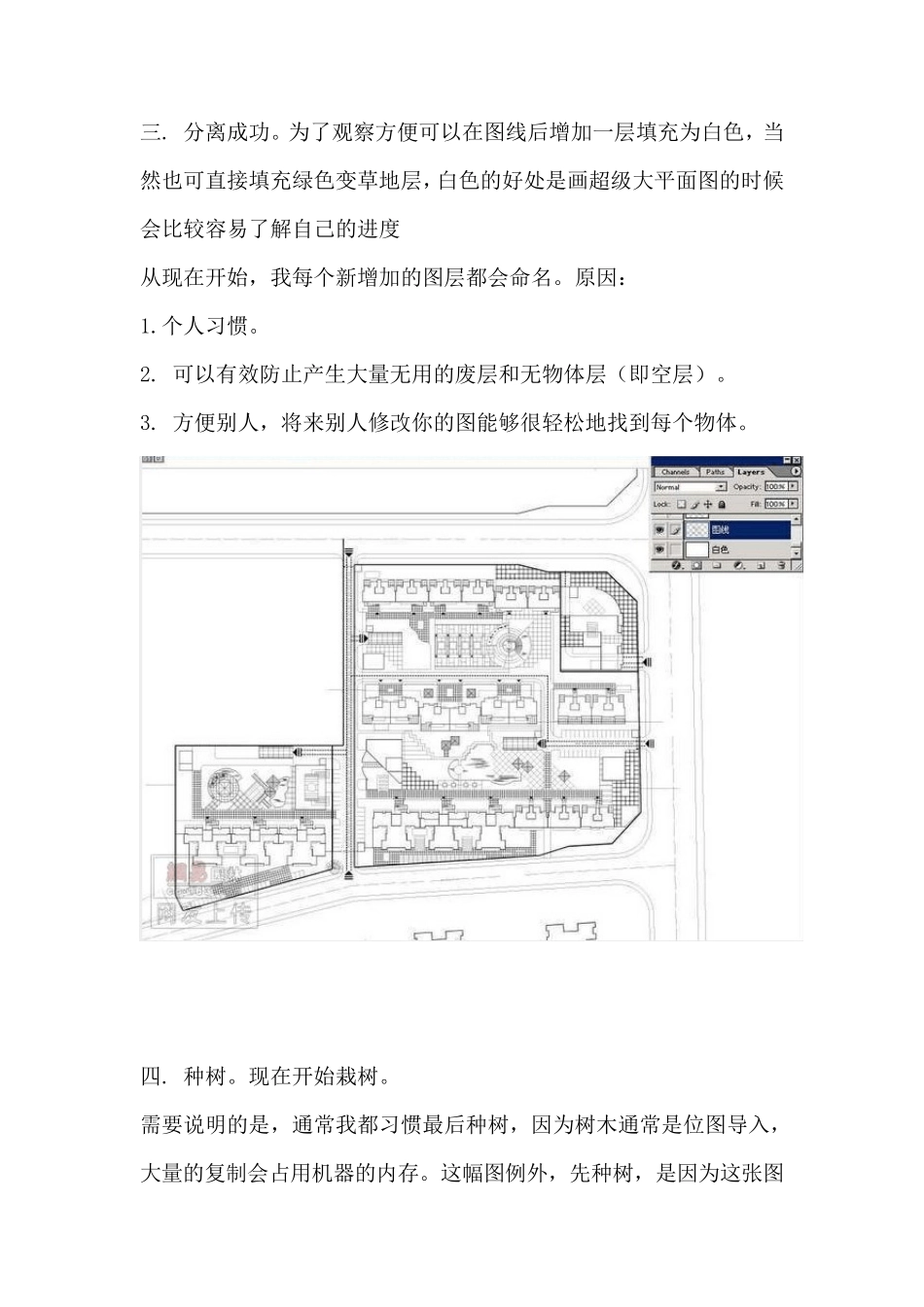

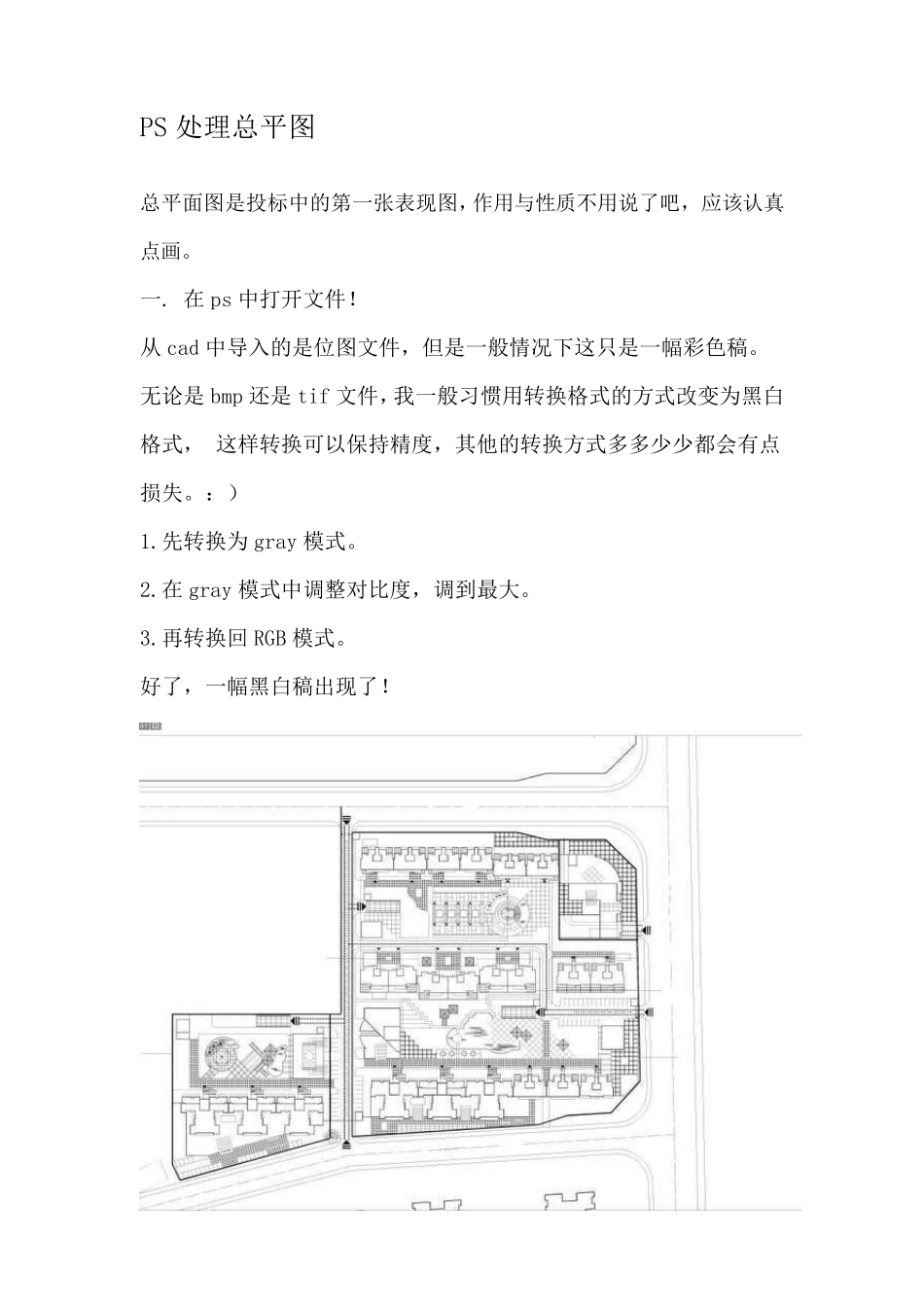

PS 处理总平图 总平面图是投标中的第一张表现图，作用与性质不用说了吧，应该认真点画。 一. 在 ps 中打开文件！ 从 cad 中导入的是位图文件，但是一般情况下这只是一幅彩色稿。 无论是bmp 还是tif 文件，我一般习惯用转换格式的方式改变为黑白格式， 这样转换可以保持精度，其他的转换方式多多少少都会有点损失。：） 1.先转换为 gray 模式。 2.在 gray 模式中调整对比度，调到最大。 3.再转换回 RGB 模式。 好了，一幅黑白稿出现了！ 二. 分离图线。有些人可能喜欢不分。我习惯分离图线层，因为这样好处有如下： 1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。节省了很多时间。 2.物体之间的互相遮档可以产生一些独特的效果！ 3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。 具体步骤是以 colour range 选取方式选中白色，删除。现在图线是单独的一层了。把这层命名为图线层。 三. 分离成功。为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度 从现在开始，我每个新增加的图层都会命名。原因： 1.个人习惯。 2. 可以有效防止产生大量无用的废层和无物体层（即空层）。 3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。 四. 种树。现在开始栽树。 需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。这幅图例外，先种树，是因为这张图 既要表现建筑又要表现绿化和景观。先种树可以定下整个图的整体颜色倾向，基调。 先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。 这张图定的基调是偏黄绿色调的暖灰。 五. 接着做道路和铺装。 选取区域的时候可以用各种选择工具，不要拘泥于一种工具。 填色后调颜色，要和树木色彩协调。 注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！ 六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。 七. 做主体建筑和山包。 建筑：主体建筑的色彩一很重要，调的时候一定要谨慎，不要和主体色彩有强烈的对比。 山包：通常小的地形起伏叫山包，大的地形起伏叫............大山包！！ 也就是传说中的地形！ 目前无论是建筑设计与规...
