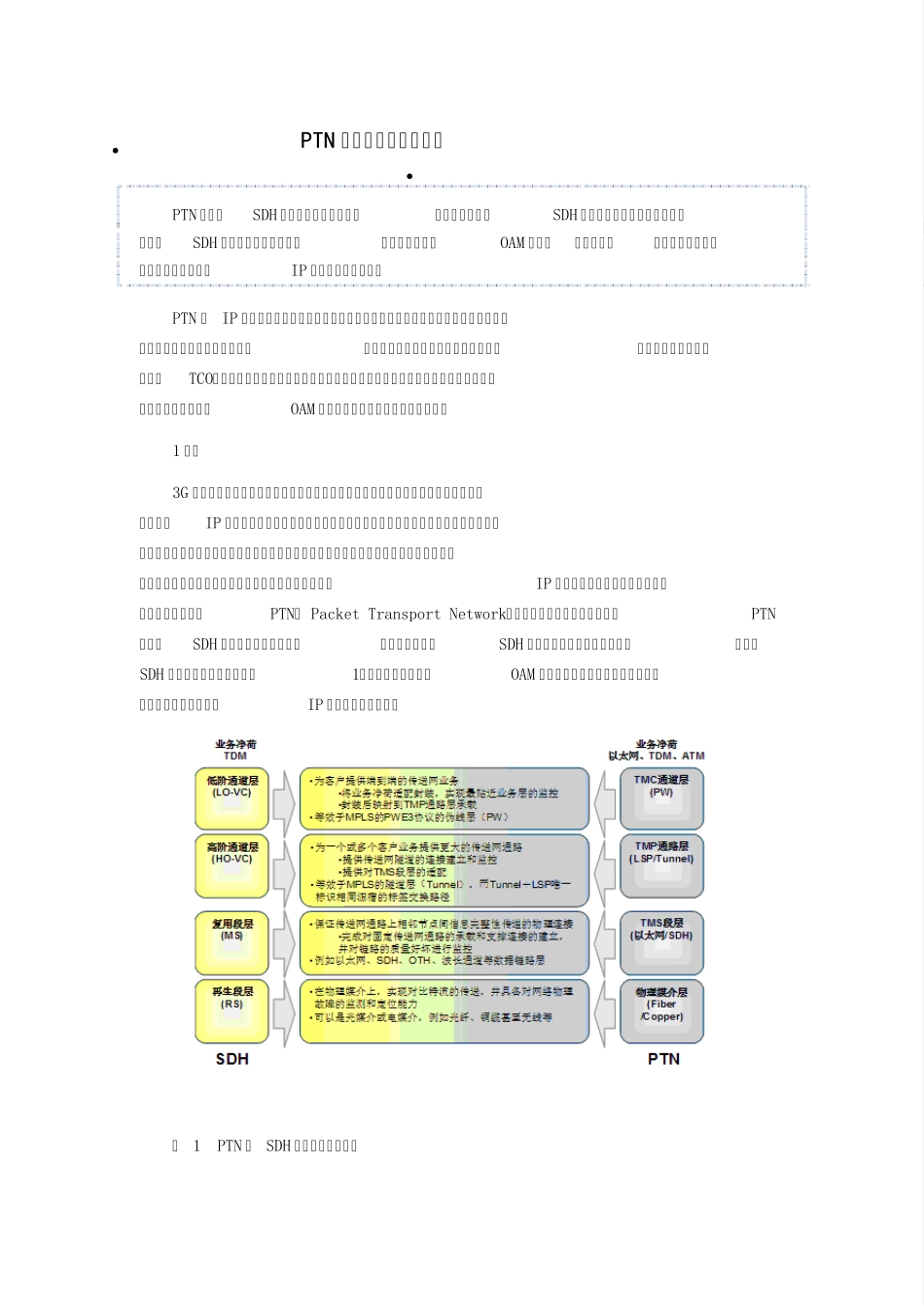

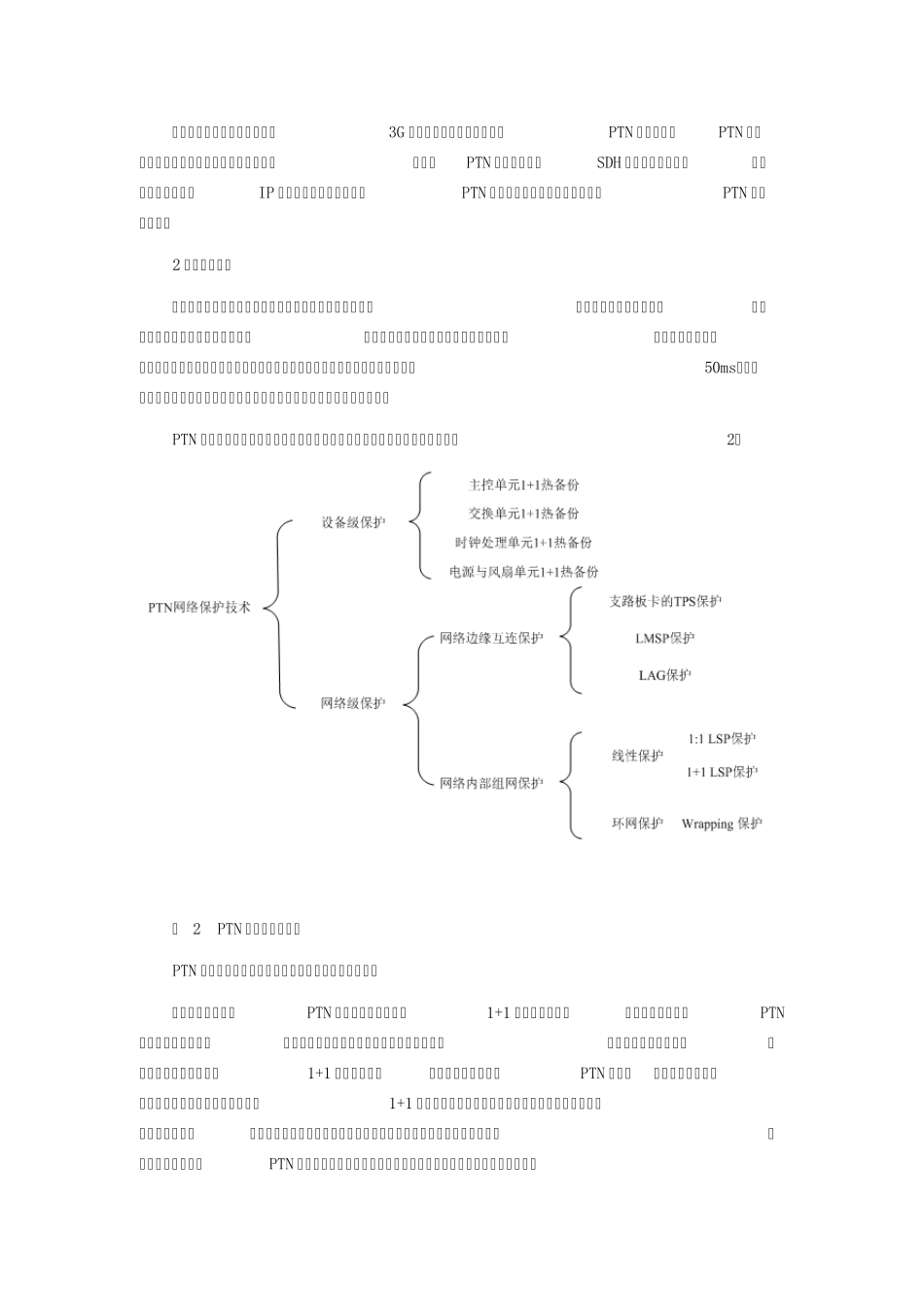

PTN 组网的保护技术选择 PTN 结合了SDH 和传统以太网的优点,一方面它继承了SDH 传送网开销字节丰富的优点,具有和SDH 非常相似的分层模型,具备很强的网络OAM 能力;另一方面,它又具备分组的内核,能够实现高效的IP 包交换和统计复用。 PTN 在 IP 业务和底层光传输媒质之间设置了一个层面,它针对分组业务流量的突发性和统计复用传送的要求而设计,以分组业务为核心并支持多业务提供,具有更低的总体使用成本(TCO),同时秉承光传输的传统优势,包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM 和网管、可扩展、较高的安全性等。 1 引言 3G 时代的高速上网、视频通话、手机电视、手机购物、手机网游等新业务有两个共同的特点:IP 化和宽带化。具体分析这些业务的承载需求可以看到,大量基于分组的实时业务对服务质量提出了很高的要求,同时业务类型多样化和业务质量要求差异化也越来越明显。为了满足对各种电信业务的统一承载需求,必须将IP 网络技术与传输网络技术进一步融合,取长补短,PTN( Packet Transport Network,分组传送网)技术应运而生。 PTN结合了SDH 和传统以太网的优点,一方面它继承了SDH 传送网开销字节丰富的优点,具有和SDH 非常相似的分层模型(图1),具备很强的网络OAM 能力;另一方面,它又具备分组的内核,能够实现高效的IP 包交换和统计复用。 图 1 PTN 与 SDH 技术分层模型对比 目前,中国移动集团已明确在3G 基站回传网络中大规模采用PTN 设备组网,PTN 组网需要考虑的核心问题之一是保护技术。一方面PTN 组网可以借鉴SDH 组网的成功经验,另一方面还需要引入IP 网络的优势技术,以形成PTN 独特的网络保护技术,充分发挥PTN 技术的优势。 2 保护技术选择 网络的生存性是衡量网络质量是否优良的重要指标之一,为了提升网络的生存性,业内设计了各种网络保护恢复方式,其中自愈保护是最常用的保护方式之一。所谓自愈是指在网络发生故障(例如光纤断裂)时,无需人为干预,网络自动地在极短的时间内(50ms)重新建立传输路径,使业务自动恢复,而用户几乎感觉不到网络出了故障。 PTN 技术形成了一套完善的自愈保护策略,常用的几种保护技术及分类详见图2: 图 2 PTN 保护技术分类图 PTN 网络的保护技术可分为设备级保护与网络级保护。 设备级保护就是对PTN 设备的核心单元配置1+1 的热备份保护。核心层和汇聚层的PTN设备下挂系统很...
