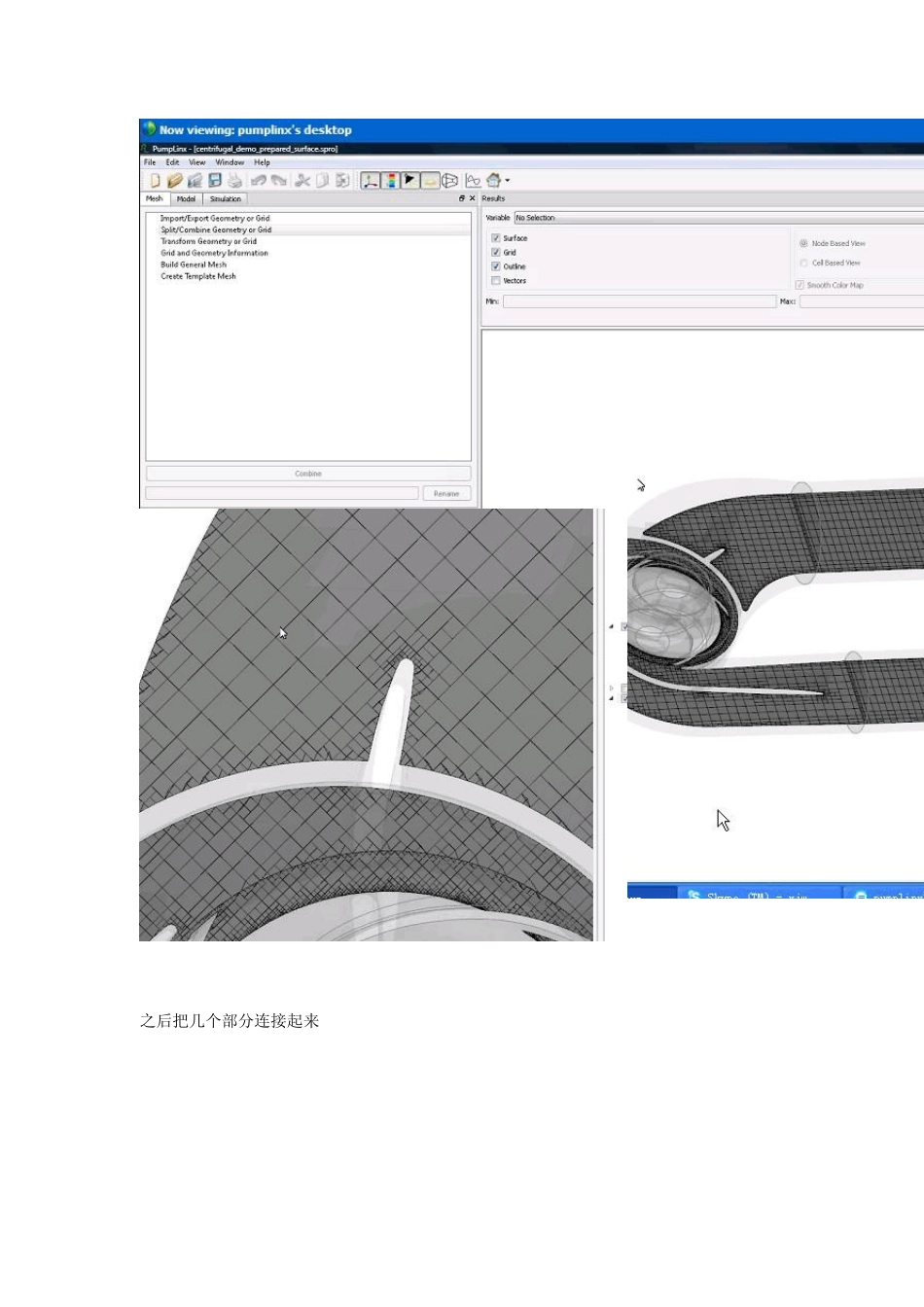

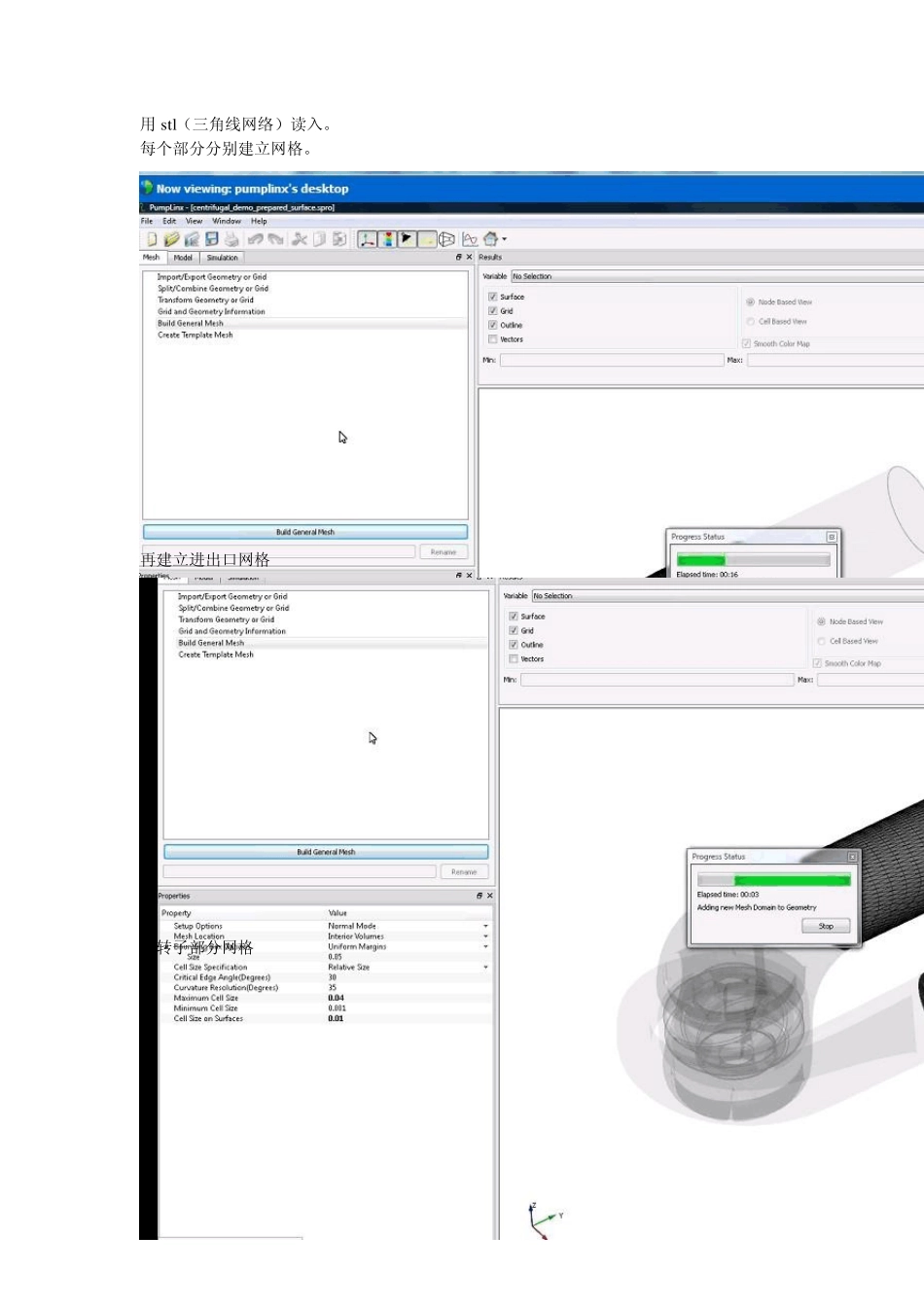

用stl（三角线网络）读入。 每个部分分别建立网格。 再建立进出口网格 再转子部分网格 再蜗壳网格 都完了后可以，切割看里面的网格 之后把几个部分连接起来 为连接图标，再右上角。 网格完成后，设置计算用的模型mode 再点选需要的泵 右框为选中的，分别是离心泵、湍流、空化 之后这里会出现你刚才选择的。 之后设置离心泵的参数，包括叶片数目、转动中心【0 ,0 ,0 】、旋转方向、转速 之后选择右边的项进行流体设置 即： 在设置边界（出入口） 入口设置 出口设置 再指定转子： 结束后就可以了，文件另存为 放置两个监测点，图标在右上角。监测点1 、2 。 选择这些： 选择要观看的图： 下图所示为压力云图（实时变化的）： 随着压力变高，如下图所示： 又降了： 我要看2 个监测点压力的变化图： 看出口总压的： 放大的话可以看到结果在慢慢收敛（和gambit操作一样，拖动鼠标向上拉是放大） 下一段：（罗茨泵） 时速1 0 0 公里，网格1 0 0 多万。 结构网格：网格为四边形而且左右邻居网格比较亲，按照一定顺序排列的。 多边形网格好。 可以显示动画： 还可以换成动网格动态计算： 其他设置如前不变： 只看叶轮，会转的：（此工况要算一天） 容积泵（滑片泵）其转子用结构网格 五个大气压，转速 4 0 0 0 背面出现空化： 容积泵主要就是依靠间隙小。 flu ent 动网格就是经过一段是时间新生成一些三角形网格 搜索论文发现很少有论文用软件正经地算过三维的容积泵。 绝对压力？？算空化
