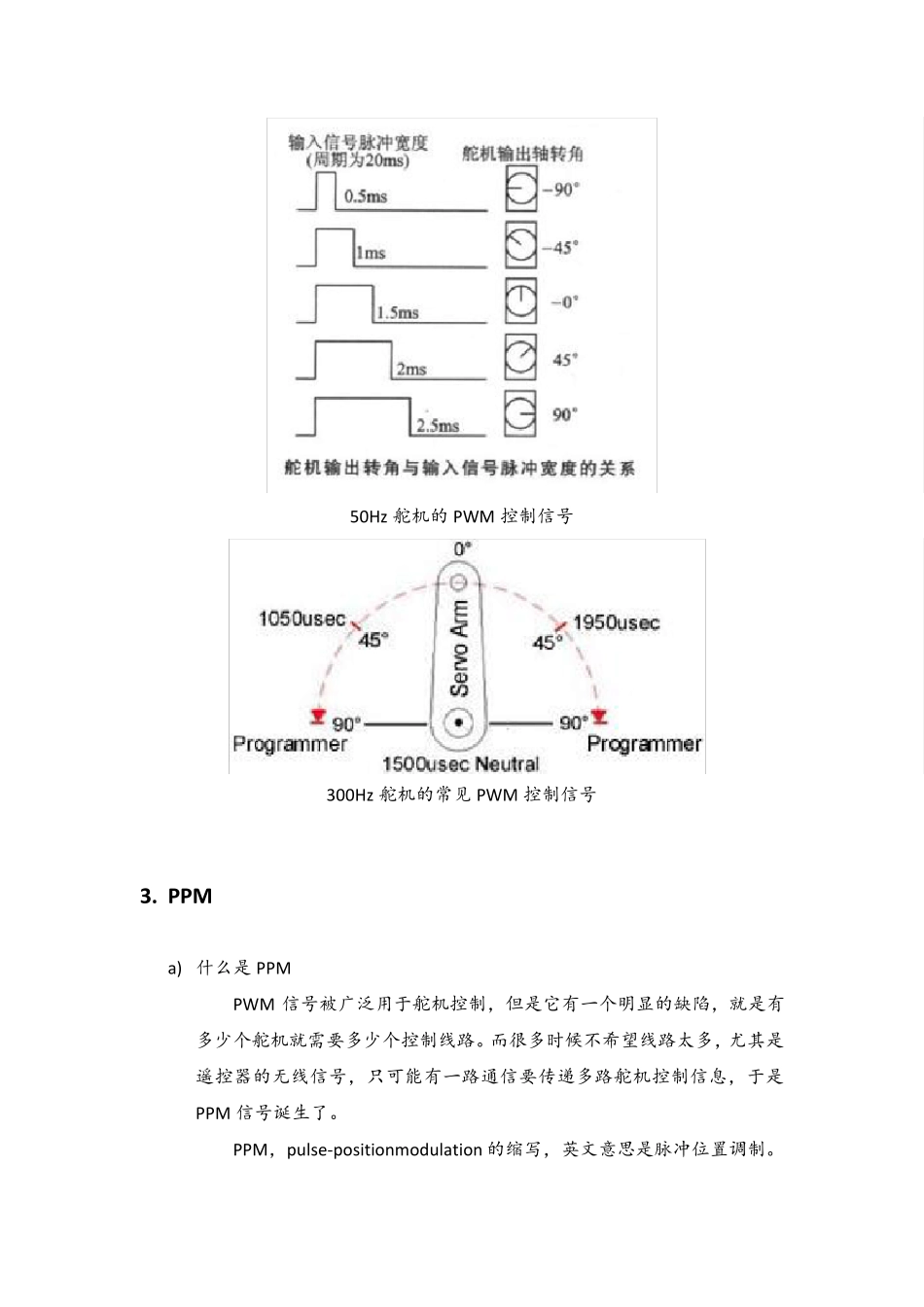

APM for PX4 飞控开发笔记 第五章：PWM、PPM、S.bus 与DSM2 ——sw 笨笨 编写 1. 介绍 要进行飞控开发，了解控制信号是基本知识。用于航模的飞控主要的执行设备就是舵机和电调，那么跟舵机相关的信号都有哪些，他们的作用是什么，硬件协议是什么，软件协议是什么，有什么区别，怎么用？这些就是本文下面要跟大家讨论的问题。 我个人常用的航模中的控制信号主要有PWM、PPM 和 S.bus。还有许多其他信号，但是个人接触的少就不在这里卖了。 2. PWM a) 什么是 PWM PWM ，Pulse Width Modulation 的缩写，英文意思是脉宽调制，在航模中主要用于舵机的控制。这是一种古老而通用的工业信号，是一种最常见的控制信号。该信号主要原理是通过周期性跳变的高低电平组成方波，来进行连续数据的输出。如下图所示： 而航模常用的PWM 信号，其实只使用了它的一部分功能，就是只用到高电平的宽度来进行信号的通信，而固定了周期，并且忽略了占空比参数。 PWM 的优点很明显： 由于传输过程全部使用满电压传输，非 0 即 1，很像数字信号，所以他拥有了数字信号的抗干扰能力。 脉宽的调节是连续的，使得它能够传输模拟信号。 PWM 信号的发生和采集都非常简单，现在的数字电路则使用计数的方法产生和采集 PWM 信号。 信号值与电压无关，这在电压不恒定的条件下非常有用，比如电池电压会随消耗而降低，DCDC 都会存在纹波等等，这些因素不会干扰信号的传输。 b) PWM 通信协议 高电平有效。高电平电压：常见 4.8~6V，也有使用3.3V 和更高电压的，要看舵机的承受能力。 信号周期：常见 50Hz 和 300Hz 两种，前者被称为模拟舵机，后者被称为数字舵机。注意纠正一个概念，舵机的模拟和数字之分其实指的是信号采集器，是使用模拟电路还是使用数字电路，跟信号频率无关，当然数字采集器的采集能力较强，所以频率可以高一些。但是随着技术进步，现在即使买 50Hz的舵机也同样使用数字电路进行信号采集，哪里来的模拟舵机呢？建议大家忘记这两个词汇吧。 脉宽宽度：50Hz 信号多用于老式舵机，是上个世纪舵机的主要控制信号形式，其脉宽宽度为 0.5ms 至 2.5ms。300Hz 信号则是目前使用的最广泛的信号形式，其波形速度快，每秒可以传输 300 次，所以相应的脉宽也有所减小为 0.9ms 至 2.1ms。两种舵机控制信号如下图所示： 50Hz舵机的PWM 控制信号 300Hz舵机的常见PWM 控制信号 3. PPM a) 什...
