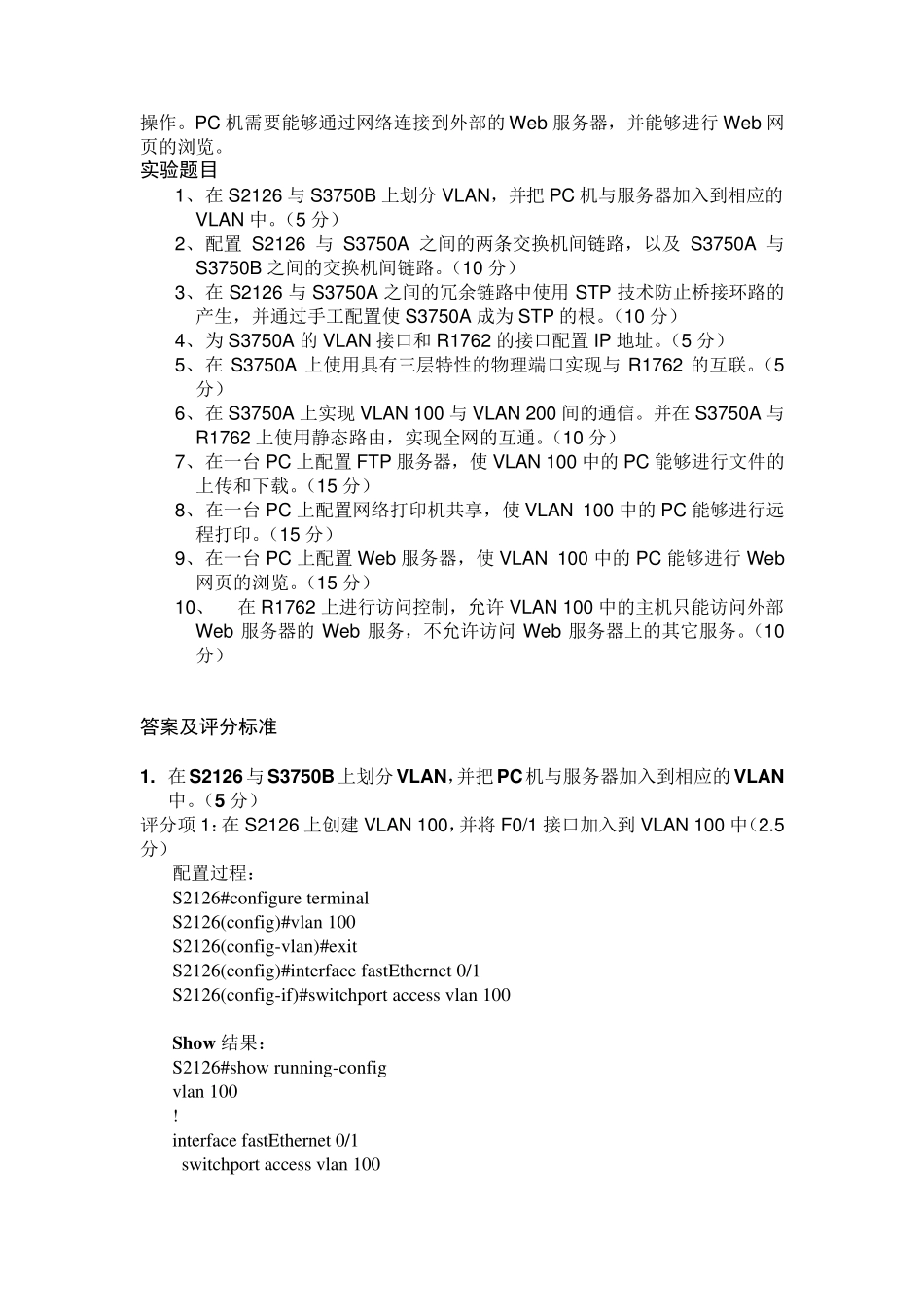

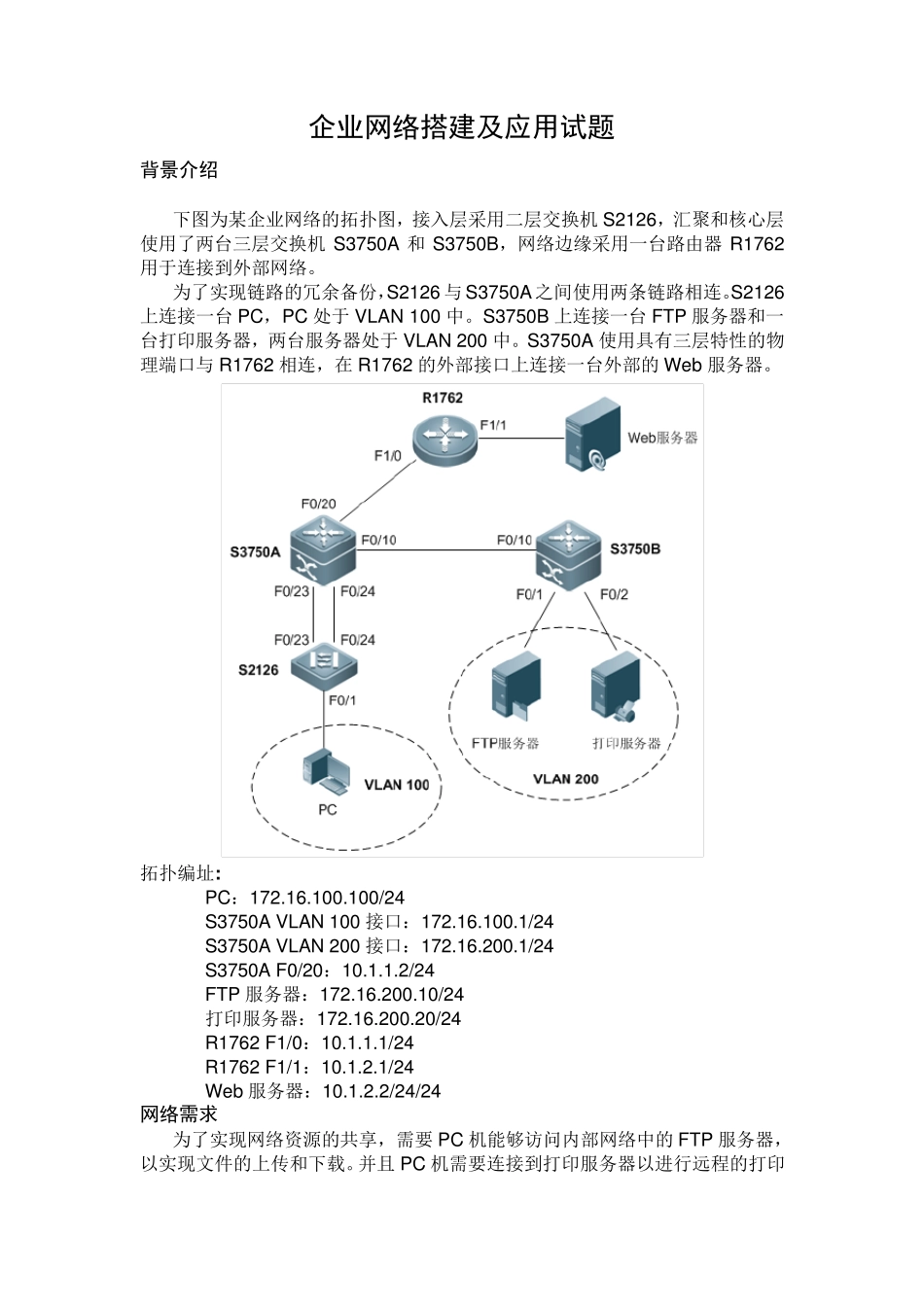

企业网络搭建及应用试题 背景介绍 下图为某企业网络的拓扑图，接入层采用二层交换机S2126，汇聚和核心层使用了两台三层交换机S3750A 和S3750B，网络边缘采用一台路由器R1762用于连接到外部网络。 为了实现链路的冗余备份，S2126 与 S3750A 之间使用两条链路相连。S2126上连接一台PC，PC 处于VLAN 100 中。S3750B 上连接一台FTP 服务器和一台打印服务器，两台服务器处于VLAN 200 中。S3750A 使用具有三层特性的物理端口与 R1762 相连，在 R1762 的外部接口上连接一台外部的Web服务器。 拓扑编址: PC：172.16.100.100/24 S3750A VLAN 100 接口：172.16.100.1/24 S3750A VLAN 200 接口：172.16.200.1/24 S3750A F0/20：10.1.1.2/24 FTP 服务器：172.16.200.10/24 打印服务器：172.16.200.20/24 R1762 F1/0：10.1.1.1/24 R1762 F1/1：10.1.2.1/24 Web服务器：10.1.2.2/24/24 网络需求 为了实现网络资源的共享，需要 PC 机能够访问内部网络中的FTP 服务器，以实现文件的上传和下载。并且 PC 机需要连接到打印服务器以进行远程的打印操作。PC 机需要能够通过网络连接到外部的Web服务器，并能够进行Web网页的浏览。 实验题目 1、 在 S2126 与 S3750B 上划分 VLAN，并把 PC 机与服务器加入到相应的VLAN 中。（5 分） 2、 配置 S2126 与 S3750A 之间的两条交换机间链路，以及 S3750A 与S3750B 之间的交换机间链路。（10 分） 3、 在 S2126 与 S3750A 之间的冗余链路中使用 STP 技术防止桥接环路的产生，并通过手工配置使 S3750A 成为 STP 的根。（10 分） 4、 为 S3750A 的VLAN 接口和 R1762 的接口配置 IP 地址。（5 分） 5、 在 S3750A 上使用具有三层特性的物理端口实现与 R1762 的互联。（5分） 6、 在 S3750A 上实现 VLAN 100 与 VLAN 200 间的通信。并在 S3750A 与R1762 上使用静态路由，实现全网的互通。（10 分） 7、 在一台 PC 上配置 FTP 服务器，使 VLAN 100 中的PC 能够进行文件的上传和下载。（15 分） 8、 在一台 PC 上配置网络打印机共享，使 VLAN 100 中的PC 能够进行远程打印。（15 分） 9、 在一台 PC 上配置 Web服务器，使 VLAN 100 中的PC 能够进行Web网页的浏览。（15 分） 10、 在 R1762 上进行访问控制，允许 VLAN 100 中的主机只能访问外部Web服务器的Web服务，不允许访问...
