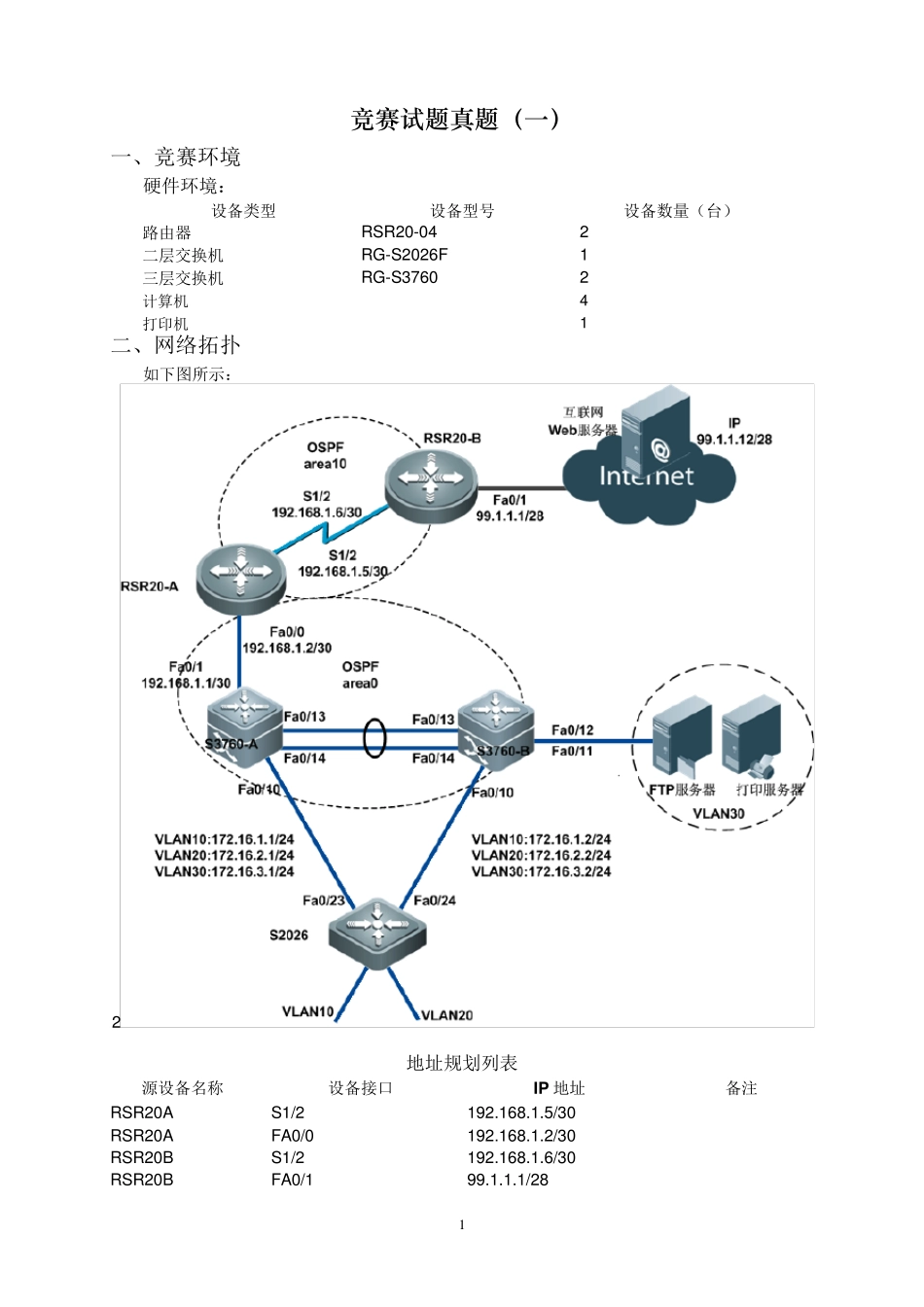

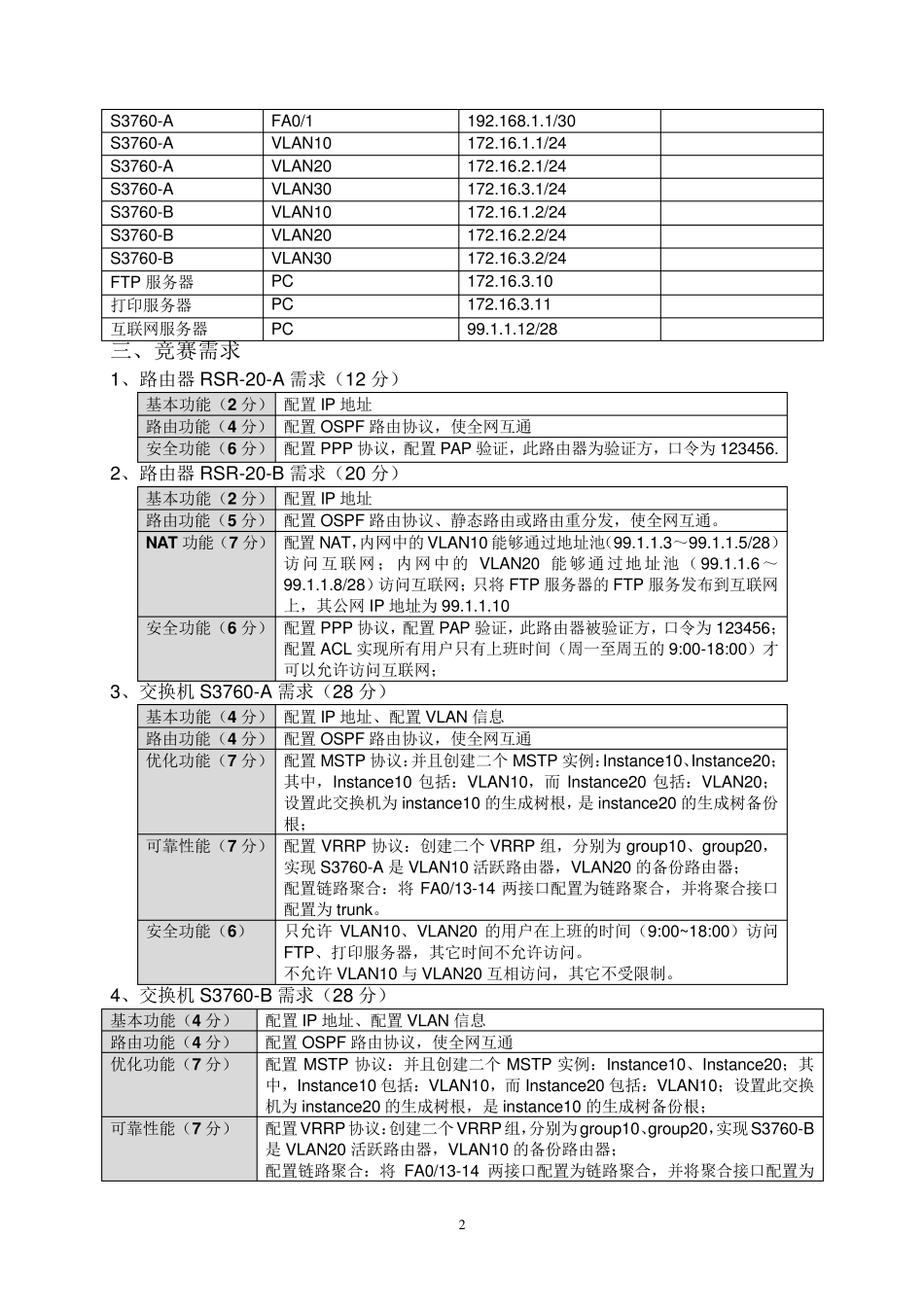

1 竞赛试题真题（一） 一、竞赛环境 硬件环境： 设备类型 设备型号 设备数量（台） 路由器 RSR20-04 2 二层交换机 RG-S2026F 1 三层交换机 RG-S3760 2 计算机 4 打印机 1 二、网络拓扑 如下图所示： 2 地址规划列表 源设备名称 设备接口 IP 地址 备注 RSR20A S1/2 192.168.1.5/30 RSR20A FA0/0 192.168.1.2/30 RSR20B S1/2 192.168.1.6/30 RSR20B FA0/1 99.1.1.1/28 2 S3760-A FA0/1 192.168.1.1/30 S3760-A VLAN10 172.16.1.1/24 S3760-A VLAN20 172.16.2.1/24 S3760-A VLAN30 172.16.3.1/24 S3760-B VLAN10 172.16.1.2/24 S3760-B VLAN20 172.16.2.2/24 S3760-B VLAN30 172.16.3.2/24 FTP 服务器 PC 172.16.3.10 打印服务器 PC 172.16.3.11 互联网服务器 PC 99.1.1.12/28 三、竞赛需求 1、路由器RSR-20-A 需求（12 分） 基本功能（2 分） 配置 IP 地址 路由功能（4 分） 配置 OSPF 路由协议，使全网互通 安全功能（6 分） 配置 PPP 协议，配置 PAP 验证，此路由器为验证方，口令为 123456. 2、路由器RSR-20-B 需求（20 分） 基本功能（2 分） 配置 IP 地址 路由功能（5 分） 配置 OSPF 路由协议、静态路由或路由重分发，使全网互通。 NAT功能（7 分） 配置 NAT，内网中的 VLAN10 能够通过地址池（99.1.1.3～99.1.1.5/28）访问互联网；内网中的 VLAN20 能够通过地址池（ 99.1.1.6～99.1.1.8/28）访问互联网；只将 FTP 服务器的 FTP 服务发布到互联网上，其公网IP 地址为 99.1.1.10 安全功能（6 分） 配置 PPP 协议，配置 PAP 验证，此路由器被验证方，口令为 123456； 配置 ACL 实现所有用户只有上班时间（周一至周五的 9:00-18:00）才可以允许访问互联网； 3、交换机 S3760-A 需求（28 分） 基本功能（4 分） 配置 IP 地址、配置 VLAN 信息 路由功能（4 分） 配置 OSPF 路由协议，使全网互通 优化功能（7 分） 配置 MSTP 协议：并且创建二个 MSTP 实例：Instance10、Instance20；其中，Instance10 包括：VLAN10，而 Instance20 包括：VLAN20；设置此交换机为 instance10 的生成树根，是 instance20 的生成树备份根； 可靠性能（7 分） 配置 VRRP 协议：创建二个 VRRP 组，分别为 group10、group20，实现 S3760-A 是 VLAN10 活跃路由器，VLAN20 的备份路由...
