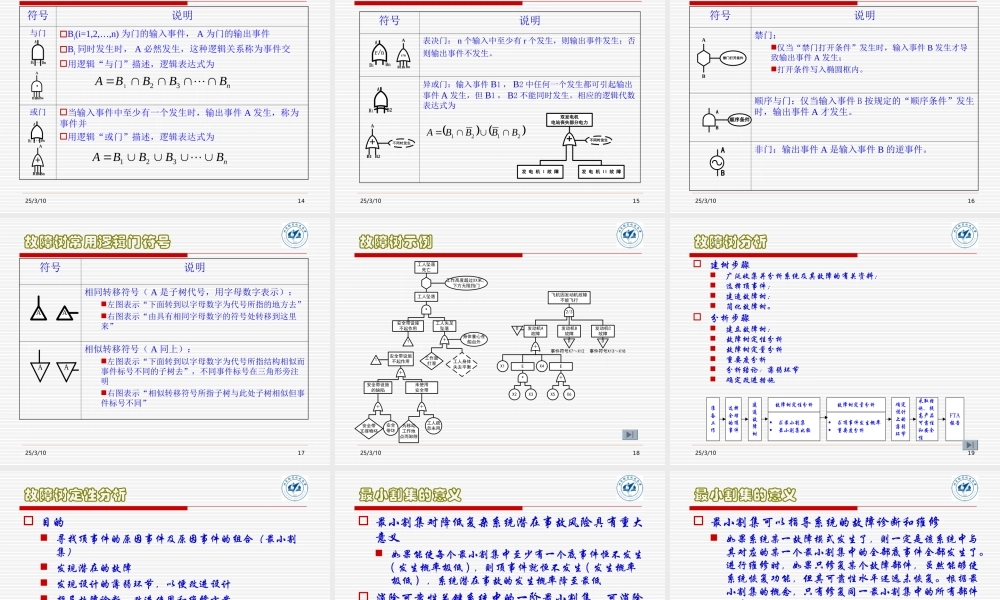

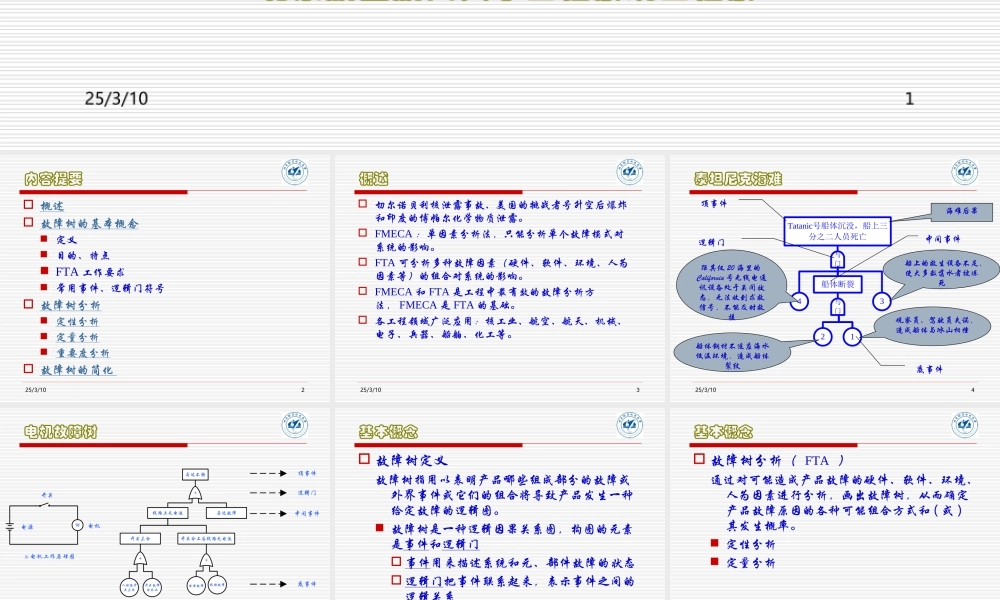

北京航空航天大学工程系统工程系25/3/101故障树分析Fault Tree Analysis25/3/102内容提要 概述 故障树的基本概念 定义 目的、特点 FTA 工作要求 常用事件、逻辑门符号 故障树分析 定性分析 定量分析 重要度分析 故障树的简化 25/3/103概述 切尔诺贝利核泄露事故、美国的挑战者号升空后爆炸和印度的博帕尔化学物质泄露。  FMECA ：单因素分析法，只能分析单个故障模式对系统的影响。 FTA 可分析多种故障因素（硬件、软件、环境、人为因素等）的组合对系统的影响。 FMECA 和 FTA 是工程中最有效的故障分析方法， FMECA 是 FTA 的基础。 各工程领域广泛应用：核工业、航空、航天、机械、电子、兵器、船舶、化工等。25/3/104泰坦尼克海难船体断裂Tatanic号船体沉没，船上三分之二人员死亡与门与门4213海难后果船体钢材不适应海水低温环境，造成船体裂纹观察员、驾驶员失误，造成船体与冰山相撞船上的救生设备不足，使大多数落水者被冻死距其仅 20 海里的California 号无线电通讯设备处于关闭状态，无法收到求救信号，不能及时救援顶事件逻辑门 中间事件底事件25/3/105电机故障树M开关电机电源a.电机工作原理图马达不转+线路上无电流马达故障开关未合开关合上后线路无电流+人误使开关未合开关故障合不上电源故障线路故障+b.“马达不转”故障树顶事件逻辑门中间事件底事件25/3/106基本概念 故障树定义故障树指用以表明产品哪些组成部分的故障或外界事件或它们的组合将导致产品发生一种给定故障的逻辑图。 故障树是一种逻辑因果关系图，构图的元素是事件和逻辑门 事件用来描述系统和元、部件故障的状态 逻辑门把事件联系起来，表示事件之间的逻辑关系25/3/107基本概念 故障树分析（ FTA ）通过对可能造成产品故障的硬件、软件、环境、人为因素进行分析，画出故障树，从而确定产品故障原因的各种可能组合方式和 ( 或 )其发生概率。 定性分析 定量分析25/3/108FTA 目的 目的 帮助判明可能发生的故障模式和原因； 发现可靠性和安全性薄弱环节，采取改进措施，以提高产品可靠性和安全性； 计算故障发生概率； 发生重大故障或事故后， FTA 是故障调查的一种有效手段，可以系统而全面地分析事故原因，为故障“归零”提供支持； 指导故障诊断、改进使用和维修方案等。 25/3/109FTA 特点 特点 是一种自上而下的图形演绎方法； 有很...
