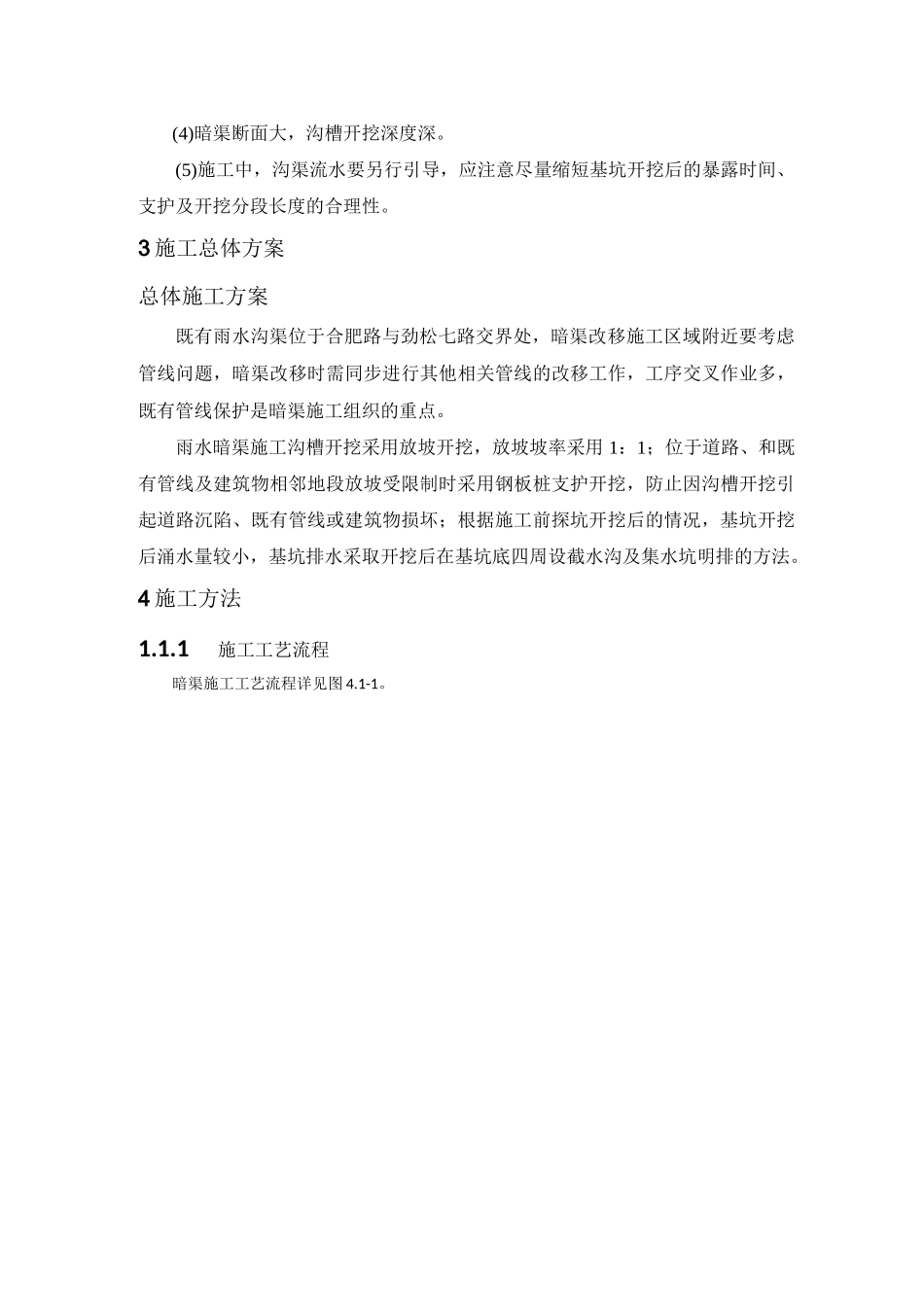

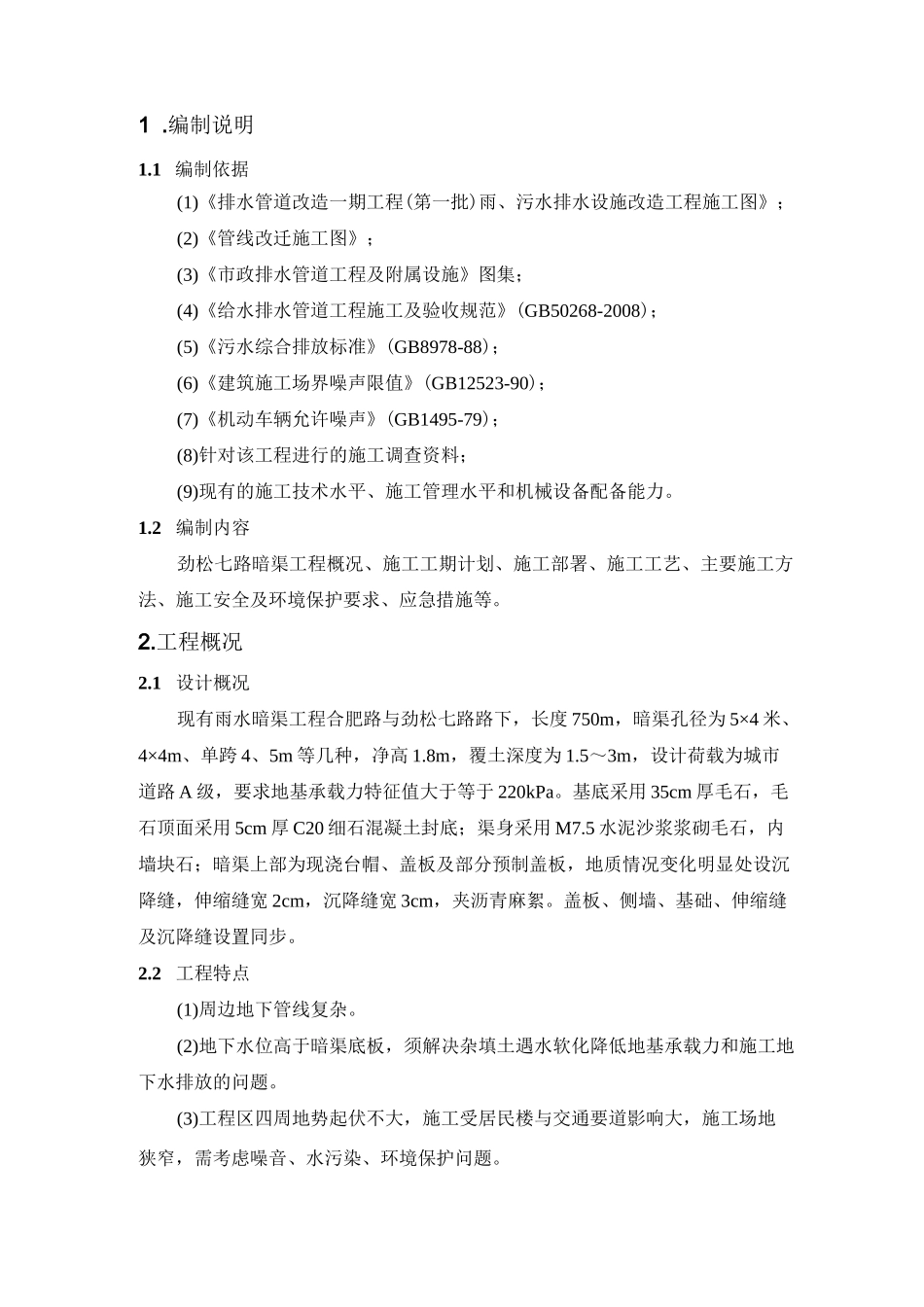

1 .编制说明1.1 编制依据(1)《排水管道改造一期工程(第一批)雨、污水排水设施改造工程施工图》；(2)《管线改迁施工图》；(3)《市政排水管道工程及附属设施》图集；(4)《给水排水管道工程施工及验收规范》(GB50268-2008)；(5)《污水综合排放标准》(GB8978-88)；(6)《建筑施工场界噪声限值》(GB12523-90)；(7)《机动车辆允许噪声》(GB1495-79)；(8)针对该工程进行的施工调查资料；(9)现有的施工技术水平、施工管理水平和机械设备配备能力。1.2 编制内容劲松七路暗渠工程概况、施工工期计划、施工部署、施工工艺、主要施工方法、施工安全及环境保护要求、应急措施等。2.工程概况2.1 设计概况现有雨水暗渠工程合肥路与劲松七路路下，长度 750m，暗渠孔径为 5×4 米、4×4m、单跨 4、5m 等几种，净高 1.8m，覆土深度为 1.5～3m，设计荷载为城市道路 A 级，要求地基承载力特征值大于等于 220kPa。基底采用 35cm 厚毛石，毛石顶面采用 5cm 厚 C20 细石混凝土封底；渠身采用 M7.5 水泥沙浆浆砌毛石，内墙块石；暗渠上部为现浇台帽、盖板及部分预制盖板，地质情况变化明显处设沉降缝，伸缩缝宽 2cm，沉降缝宽 3cm，夹沥青麻絮。盖板、侧墙、基础、伸缩缝及沉降缝设置同步。2.2 工程特点(1)周边地下管线复杂。(2)地下水位高于暗渠底板，须解决杂填土遇水软化降低地基承载力和施工地下水排放的问题。(3)工程区四周地势起伏不大，施工受居民楼与交通要道影响大，施工场地狭窄，需考虑噪音、水污染、环境保护问题。(4)暗渠断面大，沟槽开挖深度深。(5)施工中，沟渠流水要另行引导，应注意尽量缩短基坑开挖后的暴露时间、支护及开挖分段长度的合理性。3 施工总体方案总体施工方案既有雨水沟渠位于合肥路与劲松七路交界处，暗渠改移施工区域附近要考虑管线问题，暗渠改移时需同步进行其他相关管线的改移工作，工序交叉作业多，既有管线保护是暗渠施工组织的重点。雨水暗渠施工沟槽开挖采用放坡开挖，放坡坡率采用 1：1；位于道路、和既有管线及建筑物相邻地段放坡受限制时采用钢板桩支护开挖，防止因沟槽开挖引起道路沉陷、既有管线或建筑物损坏；根据施工前探坑开挖后的情况，基坑开挖后涌水量较小，基坑排水采取开挖后在基坑底四周设截水沟及集水坑明排的方法。4 施工方法1.1.1施工工艺流程暗渠施工工艺流程详见图 4.1-1。图 4.1-1 雨水暗渠施工流程图4.2施工准备4.2.1 场地布置施工场地布置在现场局部范围内，平整场地后，施工...
