汽车底盘各系统作用与组成VIP免费

汽车底盘各系统作用与组成汽车底盘各系统作用与组成汽车底盘各系统作用与组成汽车底盘各系统作用与组成

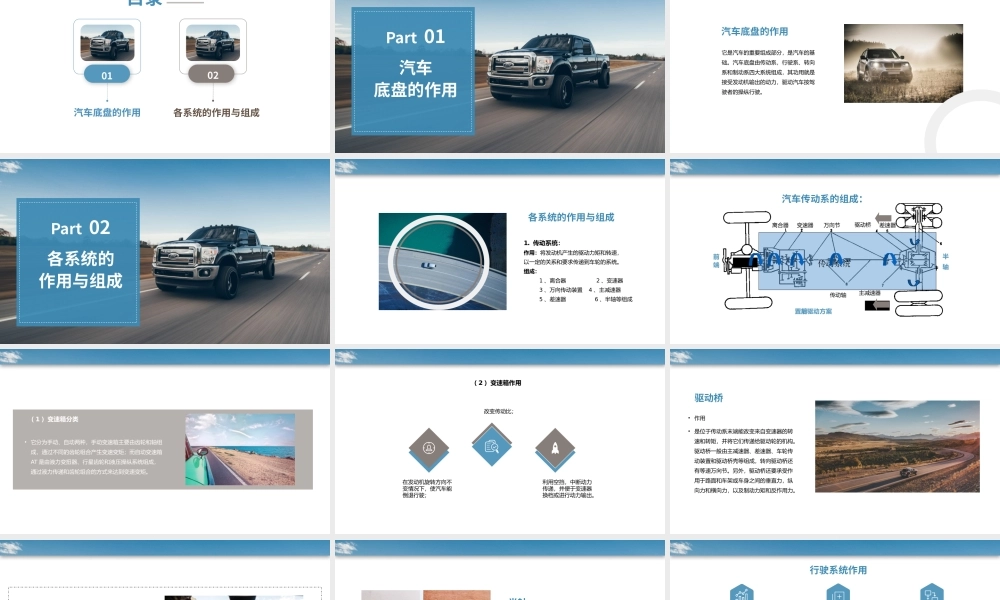

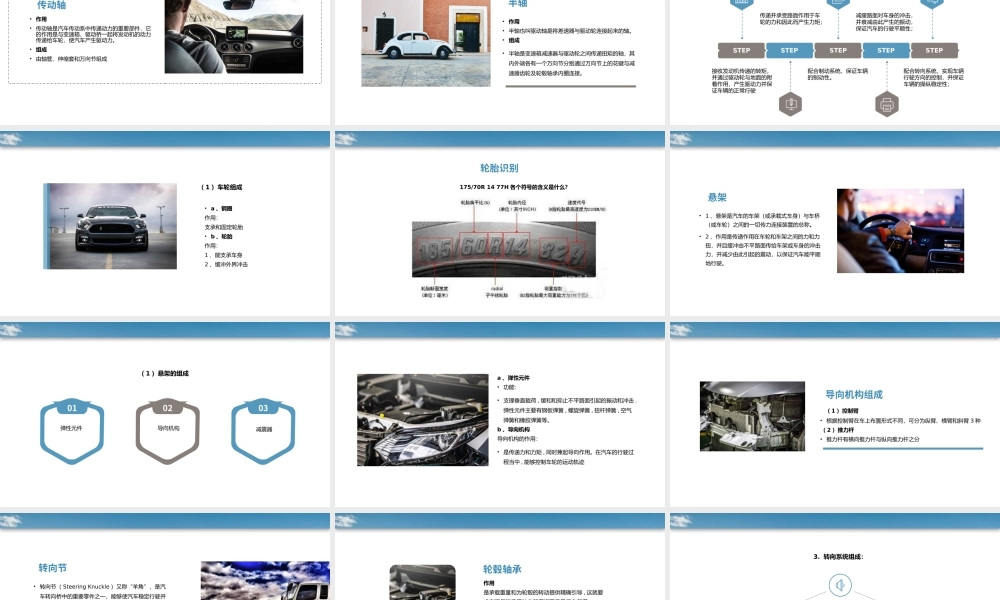

汽车底盘各系统作用与组成汽车底盘汇报人:时间:22021年12月目录汽车底盘的作用0102各系统的作用与组成Contents汽车底盘的作用Part 01 汽车底盘的作用它是汽车的重要组成部分,是汽车的基础。汽车底盘由传动系,行驶系、转向系和制动系四大系统组成,其功用就是接受发动机输出的动力,驱动汽车按驾驶者的操纵行驶。各系统的作用与组成Part 02各系统的作用与组成1. 传动系统:作用:将发动机产生的驱动力矩和转速,以一定的关系和要求传递到车轮的系统。组成: 1 、离合器 2 、变速器 3 、万向传动装置 4 、主减速器 5 、差速器 6 、半轴等组成汽车传动系的组成:前 端发动机驱动轮前置后驱动方案传动系统离合器变速器万向节驱动桥差速器半轴主减速器传动轴( 1 )变速箱分类• 它分为手动、自动两种,手动变速箱主要由齿轮和轴组成,通过不同的齿轮组合产生变速变矩;而自动变速箱AT 是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。( 2 )变速箱作用在发动机旋转方向不变情况下,使汽车能倒退行驶;利用空挡,中断动力传递,并便于变速器换档或进行动力输出。改变传动比;驱动桥• 作用• 是位于传动系末端能改变来自变速器的转速和转矩,并将它们传递给驱动轮的机构。驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成,转向驱动桥还有等速万向节。另外,驱动桥还要承受作用于路面和车架或车身之间的垂直力,纵向力和横向力,以及制动力矩和反作用力。传动轴• 作用• 传动轴是汽车传动系中传递动力的重要部件,它的作用是与变速箱、驱动桥一起将发动机的动力传递给车轮,使汽车产生驱动力。• 组成• 由轴管、伸缩套和万向节组成半轴• 作用• 半轴也叫驱动轴是将差速器与驱动轮连接起来的轴。• 组成• 半轴是变速箱减速器与驱动轮之间传递扭矩的轴,其内外端各有一个万向节分别通过万向节上的花键与减速器齿轮及轮毂轴承内圈连接。行驶系统作用STEPSTEPSTEPSTEPSTEP接收发动机传递的转矩,并通过驱动轮与地面的附着作用,产生驱动力并保证车辆的正常行驶传递并承受路面作用于车轮的力和因此而产生力矩;配合制动系统,保证车辆的制动性。减缓路面对车身的冲击,并衰减由此产生的振动,保证汽车的行驶平顺性;配合转向系统,实现车辆行驶方向的控制,并保证车辆的操纵稳定性;( 1 )车轮组成• a 、钢圈作用:支承和固定轮胎• b 、轮胎作用...
