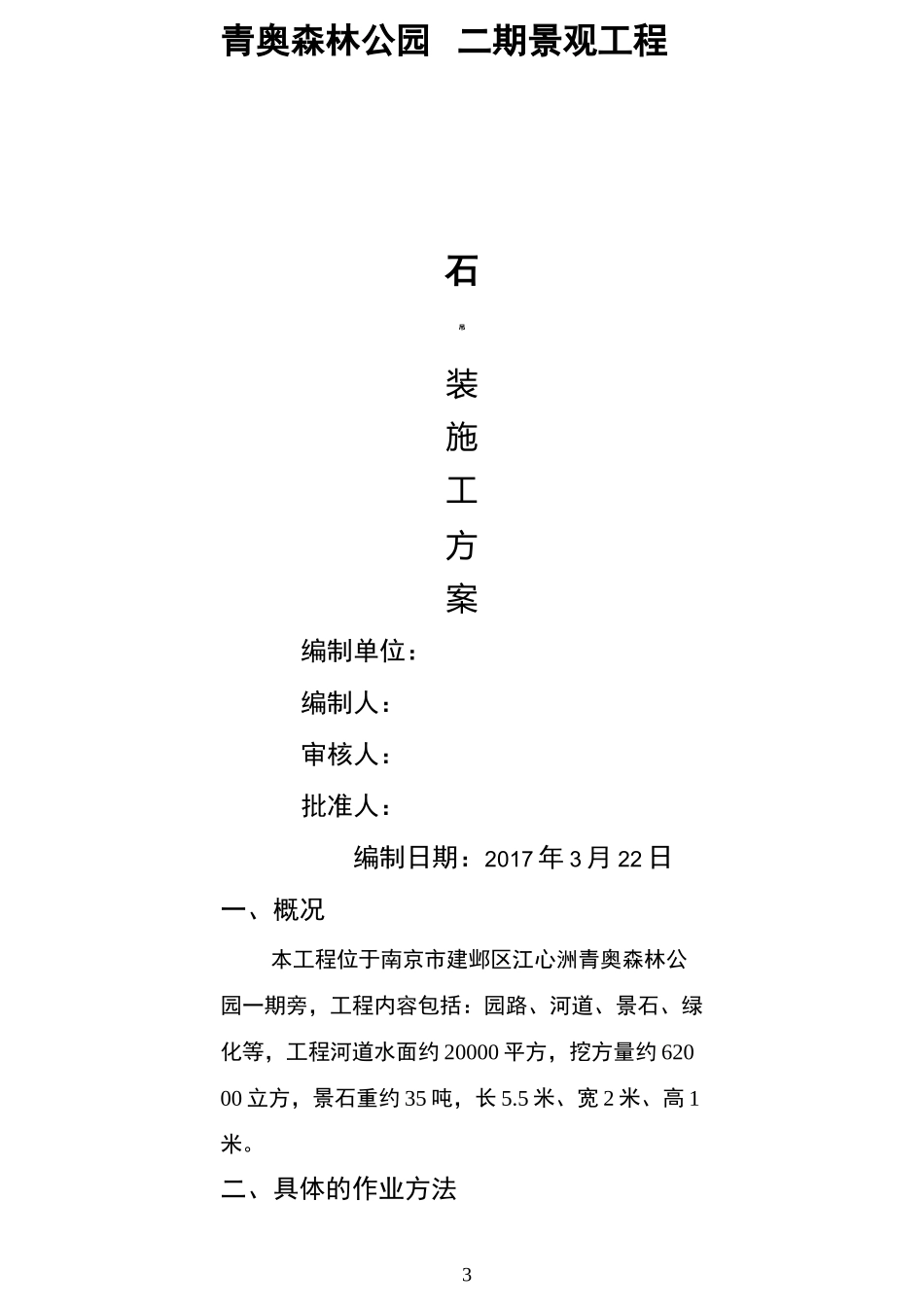

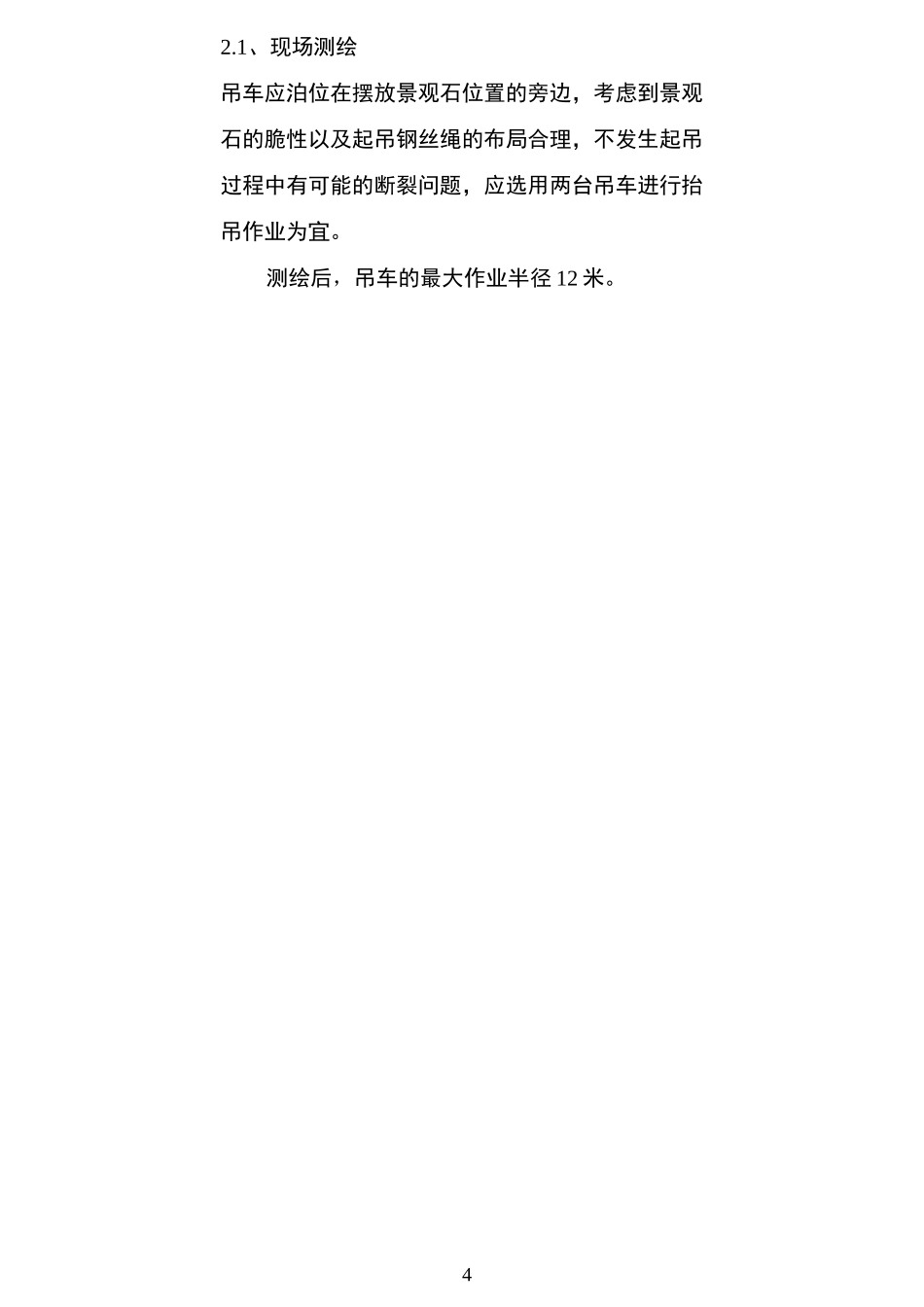

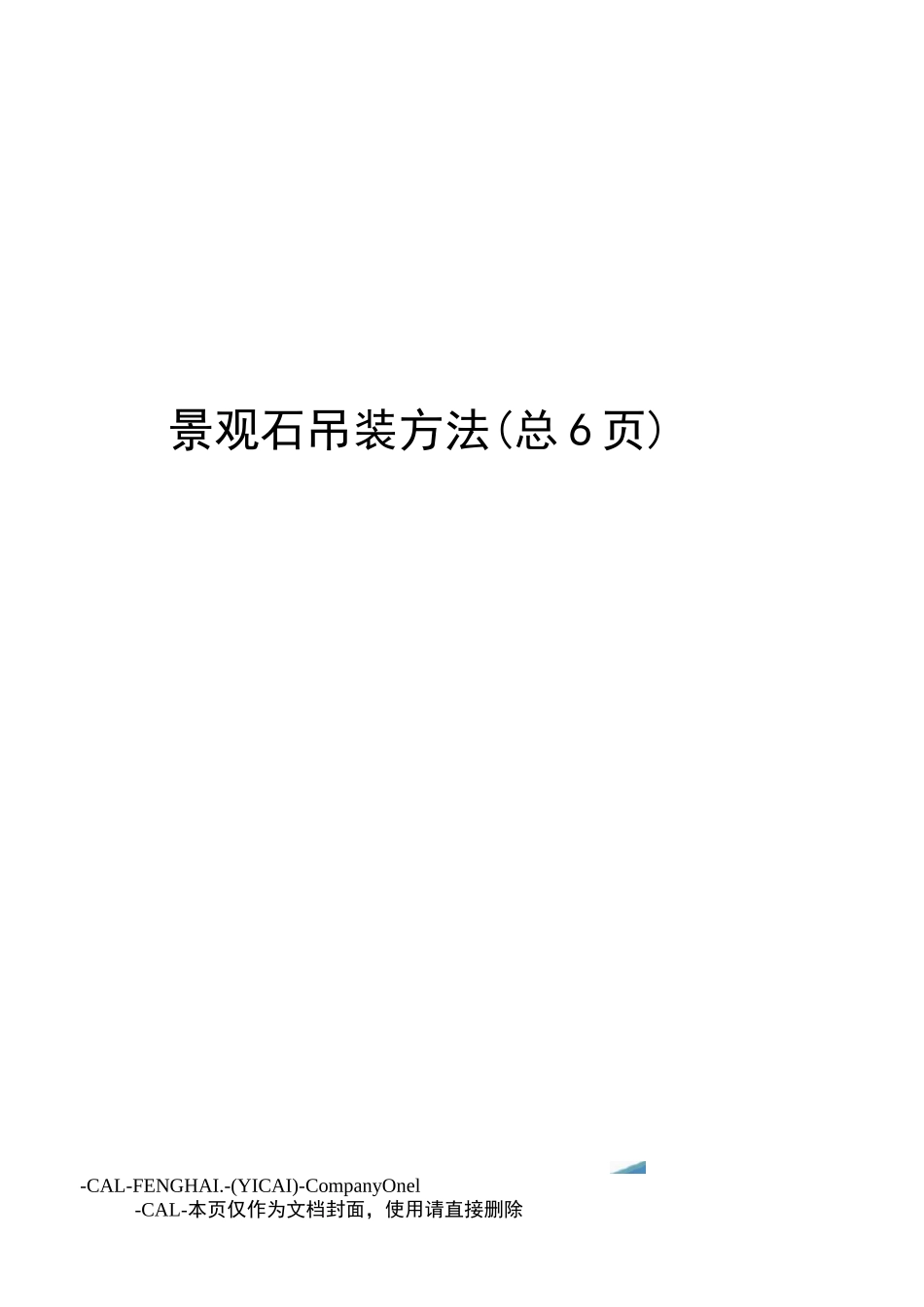

景观石吊装方法(总 6 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除3青奥森林公园 二期景观工程石吊装施工方案编制单位：编制人：审核人：批准人：编制日期：2017 年 3 月 22 日一、概况本工程位于南京市建邺区江心洲青奥森林公园一期旁，工程内容包括：园路、河道、景石、绿化等，工程河道水面约 20000 平方，挖方量约 62000 立方，景石重约 35 吨，长 5.5 米、宽 2 米、高 1米。二、具体的作业方法42.1、现场测绘吊车应泊位在摆放景观石位置的旁边，考虑到景观石的脆性以及起吊钢丝绳的布局合理，不发生起吊过程中有可能的断裂问题，应选用两台吊车进行抬吊作业为宜。测绘后，吊车的最大作业半径 12 米。42.2、吊车的选用与配置根据所测绘的最大工作半径：12 米，又根据景观石的重量约 35 吨，查阅相关吊车的性能表，应选用两台 130 吨汽车吊进行吊装作业为宜，130 吨吊车在工作半径 12 米时，吊臂长度 29.2 米，配重 45 吨，在此工况下，每台吊车可吊重 35.8 吨，两台吊车可抬吊 70 吨。考虑到在吊装时，吊索具的重量以及运载系数，最大的总动载荷不超过 60°，两台吊车抬吊符合安全作业要求，又确保了景观石的原状2.3、吊车的泊位两台吊车进入吊装点后，尾部对尾部，中间留有 10 米空档，以利景观石卸下后的转向进入。吊车泊位后，平板车顺着两台吊车停靠，以利吊装。见示意图如下：2.4、吊绳的选用与布置根据所吊景观石的重量，在进行起吊时,应选用 037mm(6X19+1)170kg.f/mm2的钢丝绳四根，双兜形式，该绳每根双兜时，在五倍的安全系数条件下每根可承吊17520kg，四根可承吊 70080kg,符合安全作业需求。见示意图如下：最大破断拉力/安全系数=79850/5=1752052.5、起吊与就位的过程吊车泊位之后，用专用的垫脚箱摆放在吊车每一条支撑腿的下方，支撑腿打在专用垫脚箱上。垫脚箱的外形尺寸2200X2200X200mm。用以上所配置的四根起吊绳与景观石固定，固定时，在起吊绳与景观石的接触部位，用木料衬垫，防止在起吊时，石料切割钢丝绳。两台吊车在指挥下，分别将起吊绳收紧、上劲，观察吊车的重量显示，使其达到合理的数据。然后在指挥下，两台吊车同时将景观石吊起，离开平板车的板面约 200mm 时，停止起吊，检查吊车的各状况，检查吊绳的状况，无异常情况下，平板车驶离现场。在指挥下，A 吊车的旋转向右转动，达到一定尺寸后，B 吊车配合 A 吊车旋转向右转，两台...
