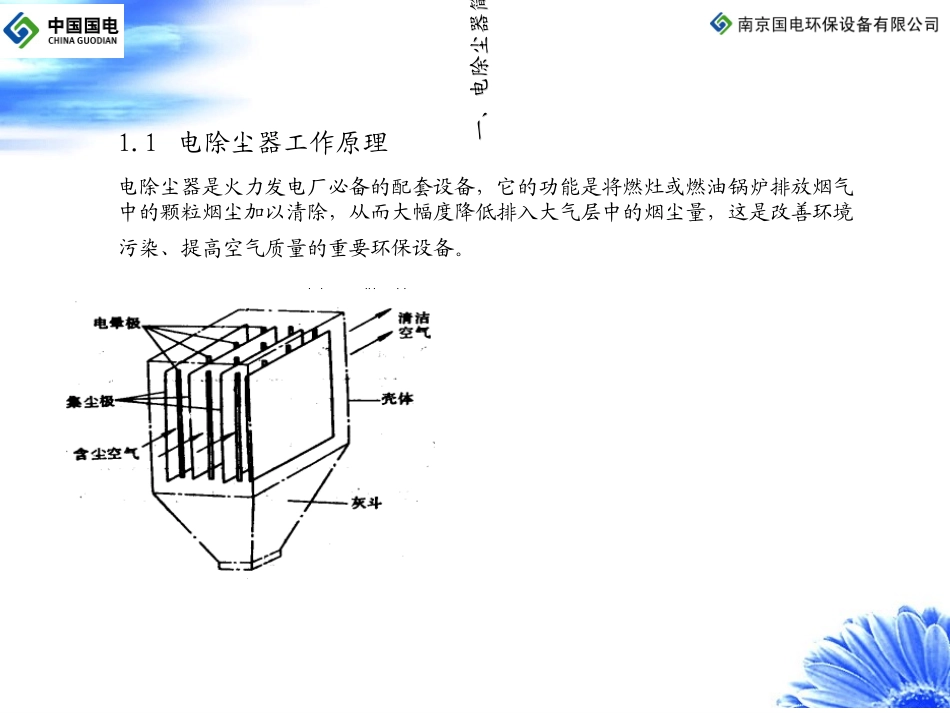

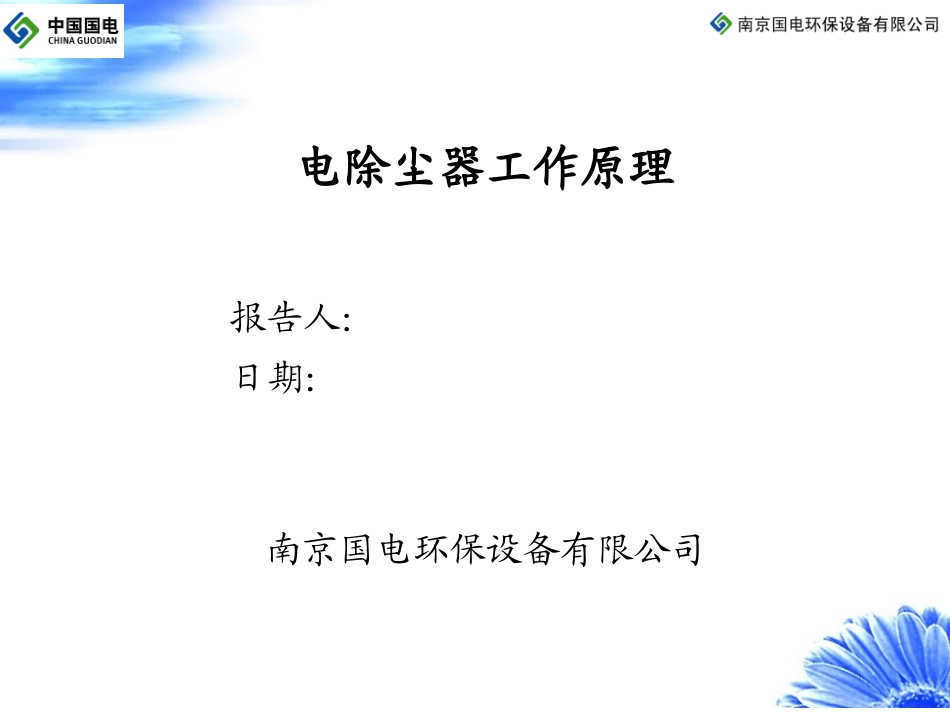

电除尘器工作原理南京国电环保设备有限公司报告人：日期：一、电除尘器简介一、电除尘器简介电除尘器工作原理：烟气通过电除尘器主体结构前的烟道时，使其烟尘带正电荷，然后烟气进入设置多层阴极板的电除尘器通道，由于带正电荷烟尘与阴极电板的相互吸附作用，使烟气中的颗粒烟尘吸附在阴极上，定时打击阴极板，使具有一定厚度的烟尘在自重和振动的双重作用下跌落在电除尘器结构下方的灰斗中，从而达到清除烟气中的烟尘的目的。电除尘器是火力发电厂必备的配套设备，它的功能是将燃灶或燃油锅炉排放烟气中的颗粒烟尘加以清除，从而大幅度降低排入大气层中的烟尘量，这是改善环境污染、提高空气质量的重要环保设备。1.1电除尘器工作原理1.公元前六世纪，古希腊哲学家撤勒（Thales）发现经过摩擦后的琥珀能吸引微细纤维现象。2.1824年，德国人霍非尔德(M.Hohlfeld)作了静电收尘的第一个演示。3.二十世纪初，英国物理学家洛奇爵士（SirOliverLodge），将静电收尘技术应用于工业烟气净化的实验研究。4.1911年，美国人斯特朗开始研究静电收尘理论。5.1922年，多依奇和安德森，推导出著名的静电收尘效率公式。6.1923年，罗曼确立了电场荷电原理。7.1932年，波德尼尔发表了粒子碰撞荷电和扩散荷电的方程式。8.1934年，弗兰克等人对火花放电进行了研究。9.1948年，怀特报道了捕集高比电阻粉尘时反电晕影响的研究结果。10.1954年，我国自行设计制造了第一台卧式四电场静电型收尘器，用于炼锌氧化多膛焙烧炉回收有价值的金属。1.2电除尘器的发展概况1.3电除尘器的分类1.3.1按电极清灰方式不同分类1、干式电除尘器在干燥状态下捕集烟气中的粉尘，沉积在除尘板上的粉尘借助机械振打清灰的除尘器称为干式电除尘器。这种除尘器振打时，容易使粉尘产生二次飞扬，所以，设计干式电收尘器时，应充分考虑粉尘二次飞扬问题，现大多数收尘器都采用干式。2、湿式电除尘器收尘极捕集的粉尘，采用水喷淋或用适当的方法在除尘极表面形成一层水膜，使沉积在除尘器上的粉尘和水一起流到除尘器的下部而排出，采用这种清灰方法的电除尘器称为湿式电除尘器。这种电除尘器不存在粉尘二次飞扬的问题，但是极板清灰排出水会造成二次污染。3、雾状粒子电捕集器这种电除尘器捕集像硫酸雾，焦油雾那样的液滴，捕集后呈液态流下并除去，它也是属于湿式电除尘器的范畴。4、半湿式电除尘器吸取干式和湿式电收尘器的优点，出现了干、湿混合式电除尘器，也称半湿式电除尘器，高温烟气先经干式除尘室，再经湿式除尘室后经烟囱排出。湿式除尘室的洗涤水可以循环使用，排出的泥浆，经浓缩池用泥浆泵送人干燥机烘干，烘干后的粉尘进入干式除尘室的灰斗排出。1.3.2按气体在电除尘器内的运动方向分类1、立式电除尘器：气体在电除尘器内自下而上作垂直运动的称为立式电除尘器。2、卧式电除尘器：气体在电除尘器内沿水平方向运动的称为卧式电除尘。立式电除尘器卧式电除尘器1.3.3按除尘器的形式分类1、管式电除尘器这种电除尘器的除尘极由一根或一组呈圆形、六角形或方形的管子组成，管子直径一般为200—300mm，长度3—5m。截面是圆形或星形的电晕线安装在管子中心，含尘气体自上而下从管内通过。2、板式电除尘器：这种电除尘器的收尘板由若干块平板组成，为了减少粉尘的二次飞扬和增强极板的刚度，极板一般要扎制成各种不同的断面形状，电晕极安装在每排收尘极板构成的通道中间。管式电除尘器板式电除尘器1.3.4按除尘板和电晕极的不同配置分类1、单区电除尘器这种电除尘器的收尘板和电晕极都安装在同一区域内，所以粉尘的荷电和捕集在同一区域内，所以粉尘的荷电和捕集在同一区域内完成，单区电收尘器是被广泛采用的电除器装置。2、双区电除尘器这种电除尘器的除尘系统和电晕系统分别装在两个不同的区域内。前区内安装电晕极和阳极板，粉尘在此区域内进行荷电，这个区为电离区，后区内安装收尘极和阴极板，粉尘在此区域内被捕集，称此区为收尘区，由于电离区和收尘区分开，称此为双区除尘器。双区电除尘器单区电除尘器1.3.5按振打方式分类1、侧部振打电除尘器这种除尘器的振打装置设置于除尘器的阴极或阳极的侧部，称为侧部振打电...
