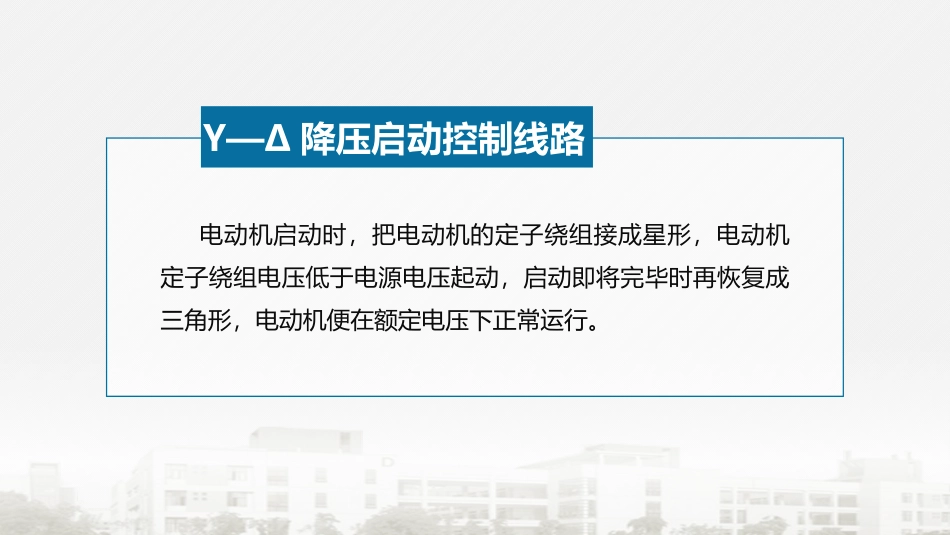

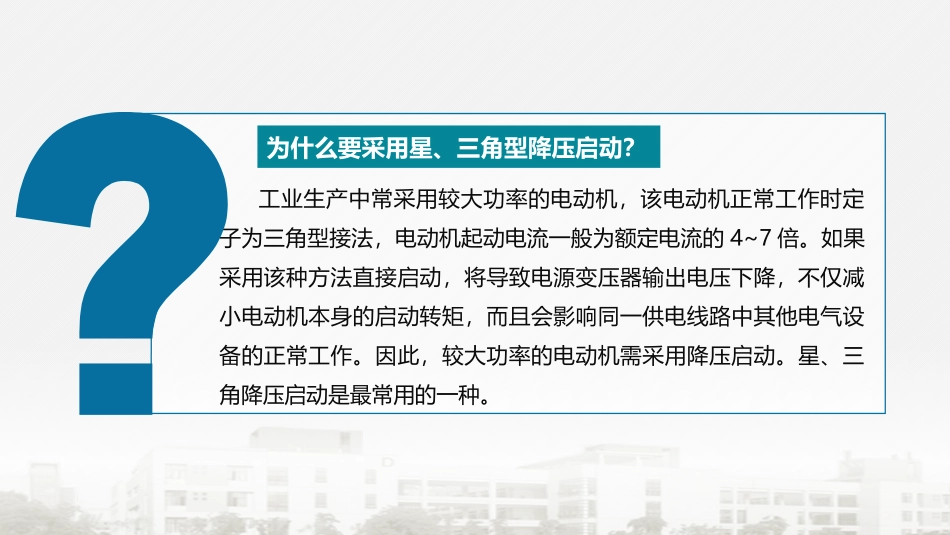

电机星三角启动电动机启动时，把电动机的定子绕组接成星形，电动机定子绕组电压低于电源电压起动，启动即将完毕时再恢复成三角形，电动机便在额定电压下正常运行。Y—∆降压启动控制线路工业生产中常采用较大功率的电动机，该电动机正常工作时定子为三角型接法，电动机起动电流一般为额定电流的4~7倍。如果采用该种方法直接启动，将导致电源变压器输出电压下降，不仅减小电动机本身的启动转矩，而且会影响同一供电线路中其他电气设备的正常工作。因此，较大功率的电动机需采用降压启动。星、三角降压启动是最常用的一种。为什么要采用星、三角型降压启动？电动机接线U1V1W1W2U2V2U1V1W1U2V2W2U1V1W1W2U2V2星形(Y)联结3~U1V1W1W2U2V2三角形(△)联结3~电动机定子接线盒教学主要内容概念1Y—∆降压启动的特点2一、概念电动机的降压启动是在电源电压不变的情况下，降低启动时加在电动机定子绕组上的电压，限制启动电流，当电动机转速基本稳定后，再使工作电压恢复到额定值。（1）三相笼型异步电动机常用的降压启动方法有：定子绕组串电阻（或电抗器）降压启动；Y-∆降压启动；自耦变压器降压启动和延边三角形降压启动等。（2）一、概念额定运行为∆接且容量较大的电动机，在启动时将定子绕组作Y接，当转速升到一定值时，再改为∆接，可以达到降压启动的目的。这种启动方式称为三相异步电动机的Y-∆降压启动。Y接称为“星形连接”，∆接称为“三角形连接”。（3）目前中国生产的三相异步电动机，功率在4kW以下的绕组一般采用Y形接法，4kW以上的都采用∆形接法。此时，可以考虑降压启动。（4）△4kw二、Y—∆降压启动的特点Y—∆降压启动方法简便、经济可靠。Y接的启动电压只有∆接法的1/启动电流是正常运行∆接的1/3，启动转矩也只有正常运行的1/3，因而，Y—∆启动只适用于空载或轻载的情况。另外，电动机额定运行状态是Y接的，不可采用本方法启动。额定Y接法手动控制的Y-∆降压启动线路QSU1V1W1FU1M3～PEFRSAL1L2L3U2V2W2电机“Y”接法降压启动电机“△”接法全压运行手动动画示意图缺点：手动两次，切换时间不易准确掌握。手动控制的Y-△降压启动，启动过程需要两次操作，并且由Y接向△接切换需人工完成，切换时间不易准确掌握。手动控制的Y-∆降压启动线路KM△QSU1V1W1FU1FU2M3～PEFRFRSB1KML1L2L3SB3KMKM△KMKMYKM△U2V2W2KM△KMYKMY123456780SB2“Y”接法降压启动“△”接法全压运行手动动画示意图为避免电源短路，本电路中的接触器KMY和KM△不能同时通电，因而按钮SB2采用了复合式结构，保证动作时，先断开KMY线圈的通路，然后再接通KM△线圈的通路。出于同样的考虑，把KMY和KM△的常闭触点，串入对方线圈的通路中，实现双重联锁，提高电路安全的可靠性。此外，本控制电路还可以防止工作人员误操作引起的电动机启动顺序错误，如未操作Y接启动按钮SB1而直接按下△接按钮SB2，由于KM未通电动作，所以电路不会工作。解析本电路特点缺点：手动;电路操作起来不方便时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△电路组成分析KMYKTM3～FRFR时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△合上电源开关QSKMYKTM3～FRFRSB2时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1KMUVWQSKMYKMKMYKM△KMYKTKM△降压启动:按下SB1KT线圈得电KMY线圈得电KMYKTM3～FRFRKMYUVWSB2时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1KMQSKMYKMKMYKM△KTKM△KMY主触头闭合KMY动合辅助触头闭合KMY动断辅助触头断开KM自锁触头闭合KM主触头闭合电动机降压启动KMYKTM3～FRFRKMYUVWSB2时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1KMQSKMYKMKMYKM△KTKM△松开SB1电动机继续降压启动KMYKTM3～FRFRKMYWSB2时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1KMUVQSKMYKMKMYKM△KTKM△KT延时断开的动断触头延时分断KMY线圈失电KMY主触头断开KMY动合辅助触头断开KMY动断辅助触头闭合KM△主触头闭合KM△动断辅助触头断开KT线圈失电KMYKTM3～FRFR时间继电器自动控制Y-∆降压启动线路降压启动控制线路L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△停:按下SB2KMYKTM3～FRFR谢谢观看
