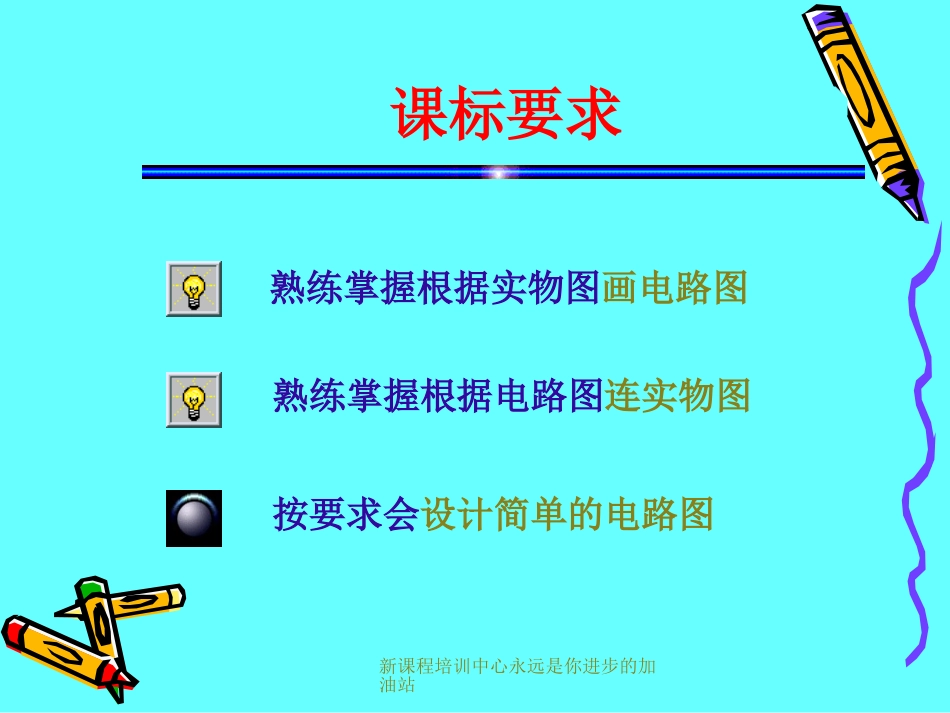

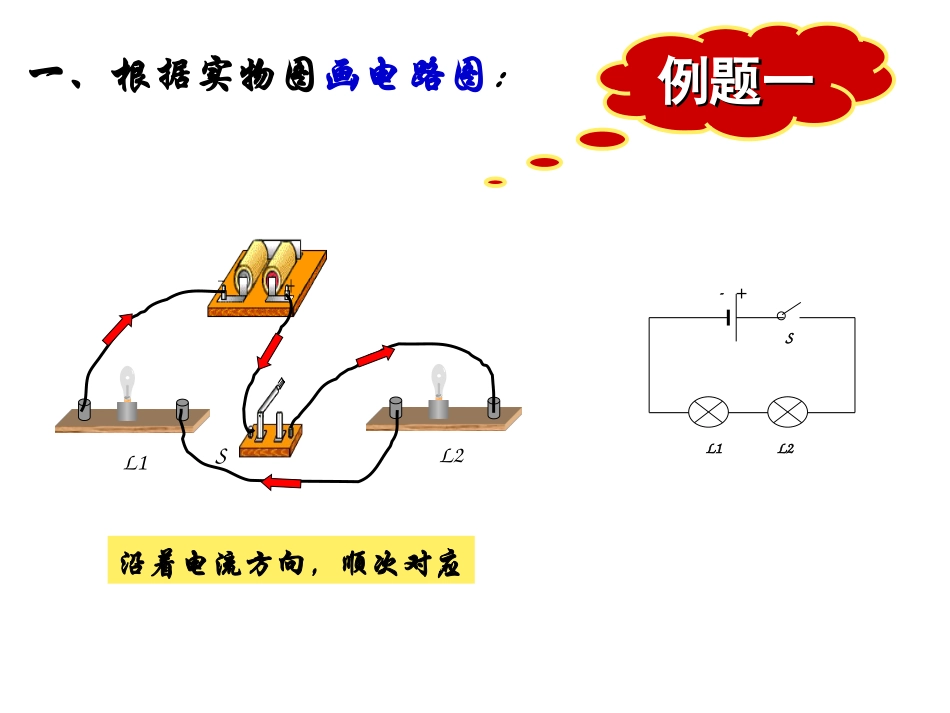

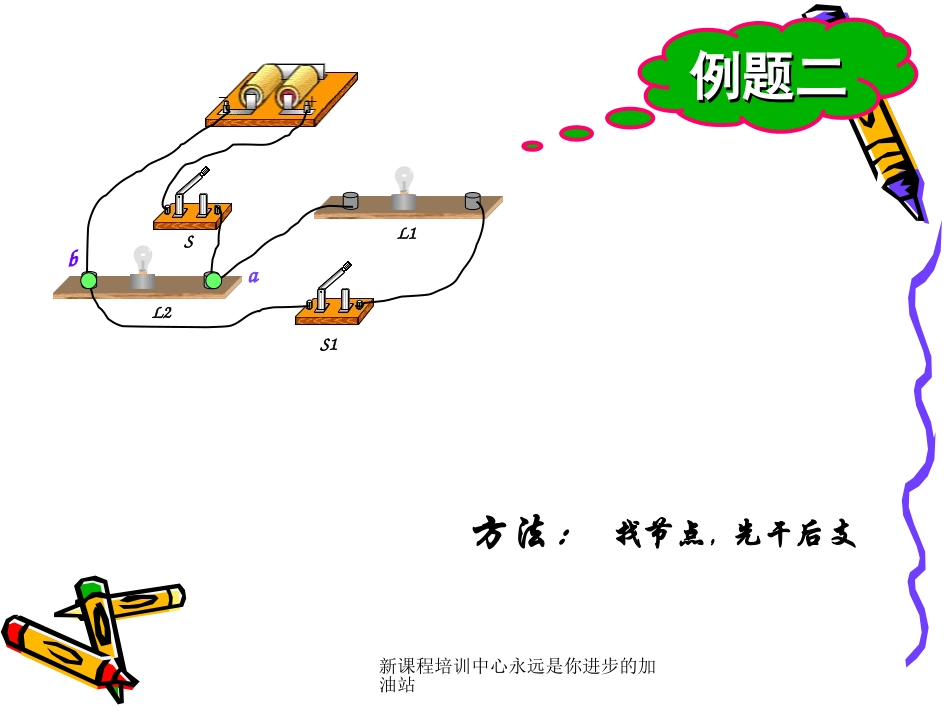

新课程培训中心永远是你进步的加油站课标要求熟练掌握根据电路图连实物图按要求会设计简单的电路图熟练掌握根据实物图画电路图例题一例题一L1SL2一、根据实物图画电路图:SL1L2沿着电流方向,顺次对应-+新课程培训中心永远是你进步的加油站例题二例题二SL1S1L2ba方法:找节点,先干后支新课程培训中心永远是你进步的加油站干路支路先干路后支路L2L2L1S1S1L1baSSba新课程培训中心永远是你进步的加油站L1L2S2SS1反馈练习反馈练习abab新课程培训中心永远是你进步的加油站例题三例题三SL1L2二、根据电路图连接实物图新课程培训中心永远是你进步的加油站例题四例题四先整关键找节点abab后支方法1新课程培训中心永远是你进步的加油站abab方法2先支路后干路新课程培训中心永远是你进步的加油站反馈练习反馈练习SS2L2S1L1错误:新课程培训中心永远是你进步的加油站图一图二错误新课程培训中心永远是你进步的加油站小窍门在根据实物图画电路图时,干路有两个开关或是一条支路有两开关的情况,一般都是错的!新课程培训中心永远是你进步的加油站三、设计电路电路判定闭合所有开关所有用电器都正常工作正常电路局部短路只有一个用电器工作串联电路并联电路只限两个用电器开关的控制作用用电器的影响关系设计电路:要求一个开关能同时控制两盏灯。三、设计电路例题五按照要求设计电路并连接实物图。L1和L2互不干扰;S1断开后,L1与L2都不发光;只断开S2,L1发光、L2不发光。S1S2L1L2新课程培训中心永远是你进步的加油站1、判断元件的关系---用电器之间的关系、开关的控制关系。2、画出电路草图根据实物图修改草图连接实物图修改草图的目的是为了更简洁的连实物图!L1与L2是并联,S1是总开关,S2是分开关。分析:新课程培训中心永远是你进步的加油站例题五按照要求设计电路并连接实物图。L1和L2互不干扰;S1断开后,L1与L2都不发光;只断开S2,L1发光、L2不发光。S1S2L1L2ba解答:新课程培训中心永远是你进步的加油站反馈练习学校前后有两个门,在前门后门各有一个开关,在学校保卫室有甲、乙两灯和电池组。要求:前门来人甲灯亮,后门来人乙灯亮。请设计这个电路,画出电路图并连接实物图。保卫室前门后门新课程培训中心永远是你进步的加油站反馈练习小华家的养殖场昨晚遭窃,为避免此类事件再次发生,小华只用了一个电源、一个灯泡,一个电铃2个开关和若干导线在养殖场大门处安装了一个报警系统,安全时都闭合开关只使灯泡发光,若有盗窃者撬门使开关断开时,会使警铃大作,将值班人员惊醒.你知道小华是怎样做的吗?(请设计出电路图)新课程培训中心永远是你进步的加油站电路作图画电路图连实物图设计简单电路小结方法注意事项
