室外热力管道改造施工方案VIP免费

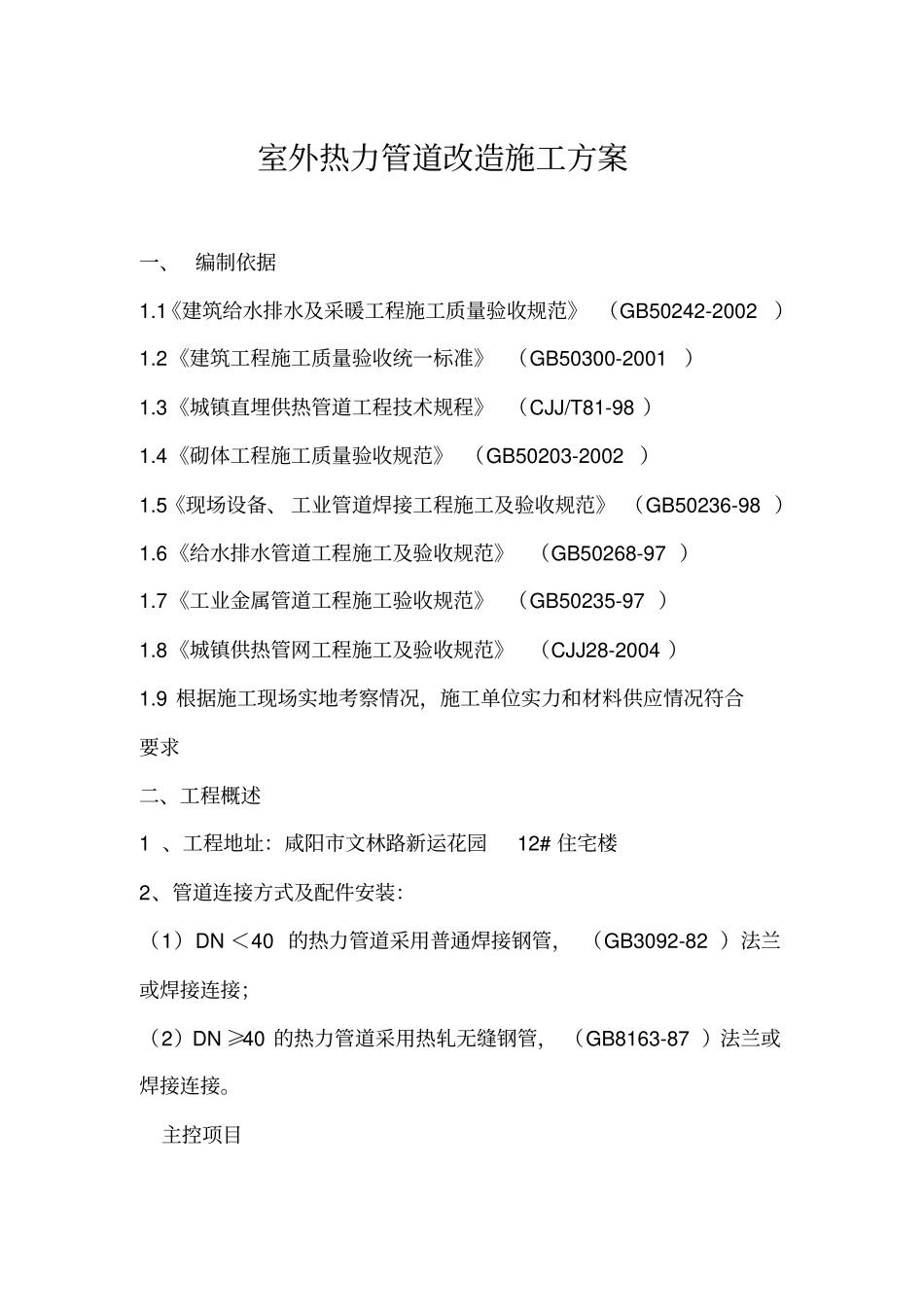

室外热力管道改造施工方案一、 编制依据1.1《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002）1.2《建筑工程施工质量验收统一标准》 （GB50300-2001）1.3《城镇直埋供热管道工程技术规程》 （CJJ/T81-98 ）1.4《砌体工程施工质量验收规范》 （GB50203-2002 ）1.5《现场设备、 工业管道焊接工程施工及验收规范》 （GB50236-98 ）1.6《给水排水管道工程施工及验收规范》 （GB50268-97 ）1.7《工业金属管道工程施工验收规范》 （GB50235-97 ）1.8《城镇供热管网工程施工及验收规范》 （CJJ28-2004 ）1.9 根据施工现场实地考察情况，施工单位实力和材料供应情况符合要求二、工程概述1 、工程地址：咸阳市文林路新运花园12# 住宅楼2、管道连接方式及配件安装：（1）DN ＜40 的热力管道采用普通焊接钢管， （GB3092-82 ）法兰或焊接连接；（2）DN ≥40 的热力管道采用热轧无缝钢管， （GB8163-87 ）法兰或焊接连接。主控项目1.1.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。检验方法 :对照设计图纸及产品合格证，并现场观察调试结果。1.1.2 直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。检验方法 :回填前现场验核和观察。1.1.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。检验方法 :对照图纸，并查验预拉伸记录。1.1.4 检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。检验方法 :对照图纸，观察检查。1.1.5 直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致， 接头处保护层必须与管道保护层成一体，符合防潮防水要求。检验方法 :对照图纸，观察检查。一般项目1.1.6 管道水平敷设其坡度应符合设计要求。检验方法 :对照图纸，用水准仪 (水平尺 )、拉线和尺量检查。1.1.7 除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。检验方法 :打开清扫口检查。1.1.8 室外供热管道安装的允许偏差应符合表1.1.8 的规定。表 4.2.8 室外供热管道安装的允许偏差和检验方法项次项目允 许 偏差检验方法1 坐标(mm) 敷设在沟槽内及架空20 用 水准 仪 ( 水平尺)、直尺、拉线埋地50 2 标高...
