室外照明设计说明VIP免费

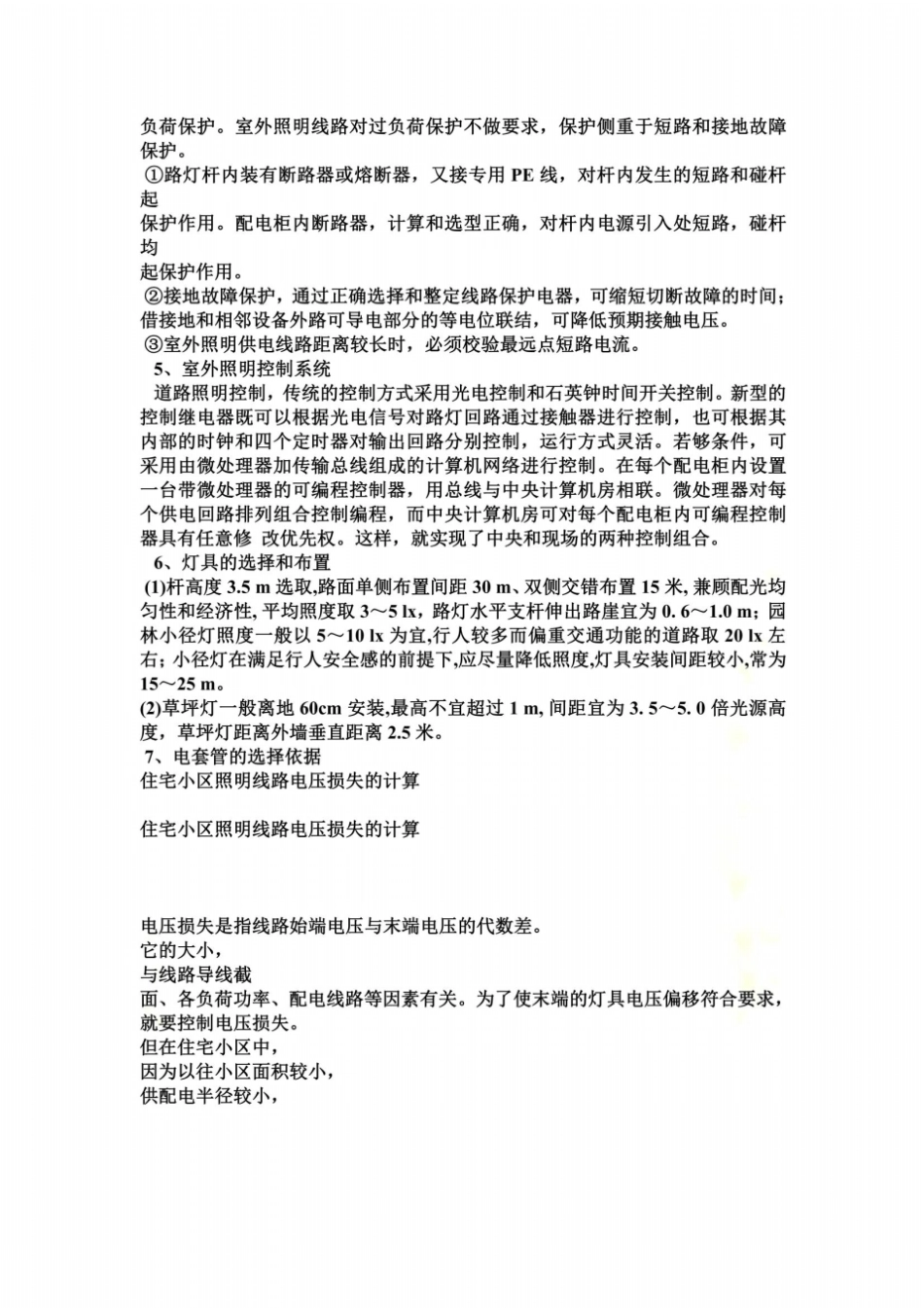

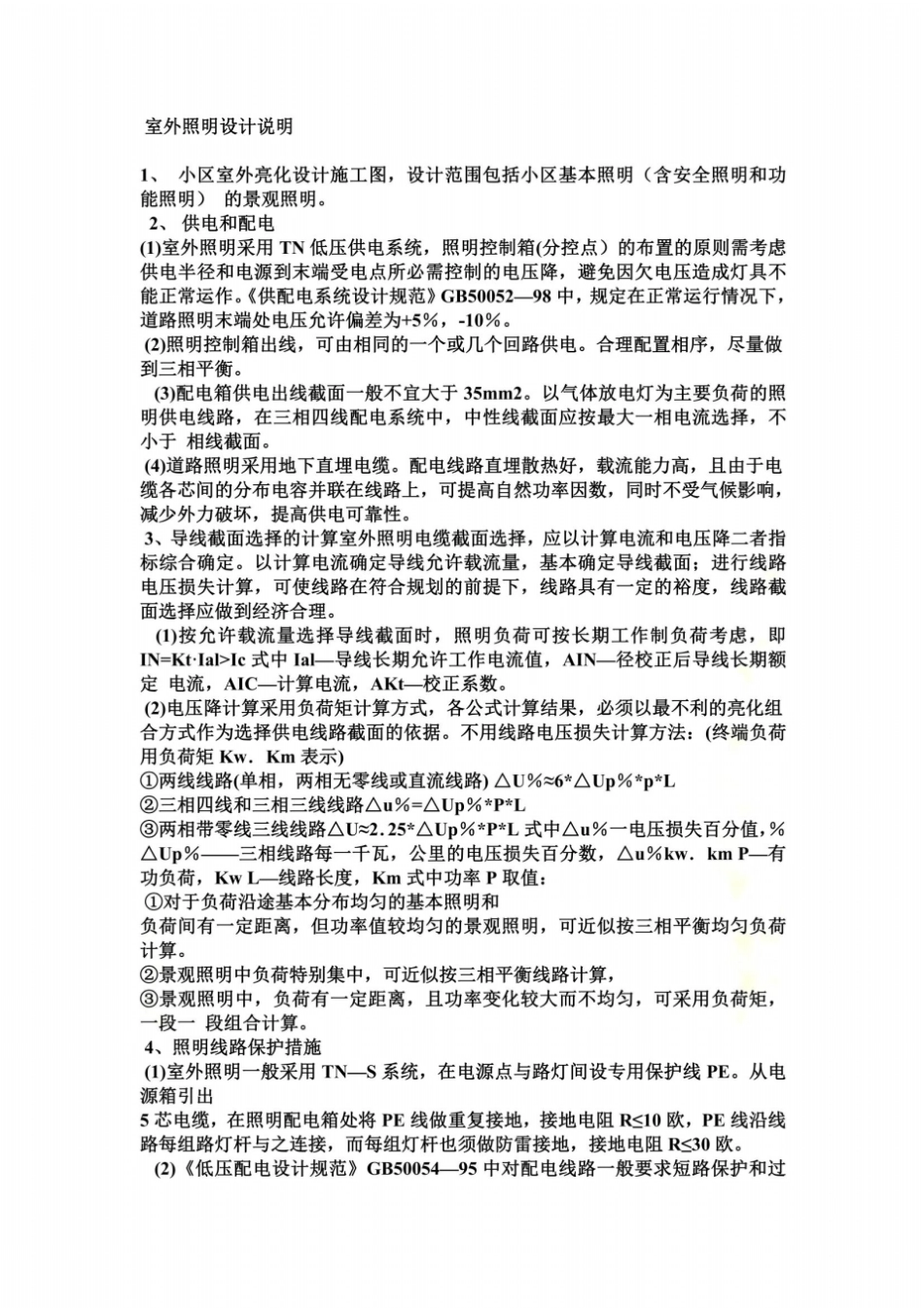

室外照明设计说明LT仅是单一的道路照明，一般就不计算线路电压损失，而是根据经验保证线路电压的损失在合理范围内。然而这些年来随着住宅小区规模的逐步扩大以及人民生活水平的不断提高，除了要增加小区道路照明设施外，还要增加景观照明。面对这一新情况，计算小区照明线路电压损失非但重要，而且十分迫切。以下是本人结合实践，查阅了相关书籍资料所谈的个人体会。不当处请同行指正。一、计算城市照明线路电压损失的基本公式1 、在380/200 低压网络中，整条线路导线截面、材料相同( 不计线路阻抗) ，且cosφ ≈1时，电压损失按下式计算：△u%=R0Σ PL/10VL2=Σ M/CS ( 式-1) Σ M=Σ PL—总负荷矩；R0 ——三相线路单位长度的电阻(?km); VL ——线路额定电压(kV); P ——各负荷的有功功率(kw); L ——各负荷到电源的线路长度(km); S ——导线截面(mm2); C ——线路系数，根据电压和导线材料定。在工具书中可查。一般，三相四线220/380 时，铜导线工作温度50 度时，C 值为75 ；铜导线工作温度65 度时，C 值为71.10 。2 、对于不对称线路，我们在三相四线制中，虽然设计中尽量做到各相负荷均匀分配，但实际运行时仍有一些差异。在导线截面、材料相同( 不计线路阻抗) ，且cos 俊? 时，电压损失可以简化为相线上的电压损失和零线上的电压损失之和。公式如△u%=Ma-0.5(Mb-Mc)/2CSo+Ma/2CSo ( 式-2) Ma ——计算相a 的负荷矩(kw.m); Mb 、Mc ——其他2 相的负荷矩(kw.m); Sn ——计算相导线截面(mm2); So ——计算零线导线截面(mm2); C ——线路系数△u% ——计算相的线路电压损失百分数。3 、由于大量气体放电灯的使用，实际照明负载cosφ ≠1，照明网络每一段线路的全部电压损失可用下式计算：△uf%= △u%Rc ( 式-3) △u% ——由有功负荷及电阻引起的电压损失按照式-1 、式-2 计算Rc ——计入“由无功负荷及电抗引起的电压损失”的修正系数。可在工具书中查。4 、对于均匀布灯的线路，SM 的计算公式可转换为：Σ M均匀=lg ×Le=nie ×1/2 ×(1-1/n)L ( 式-4) Σ M均匀——均匀布灯线路的总负荷矩(kWm) lg ——最大单相工作电流(A) Le ——计算负荷矩时，始端到末端的有效距离(km) L ——均匀布灯，线路始端到末端的有效距离(km) nie ——均匀布灯时，单相n 只路灯，每只灯额定电流ie ，两者之积为Ig(A) 保证在三相平衡的设计基础上，我们选取三相中路灯最多的一...
