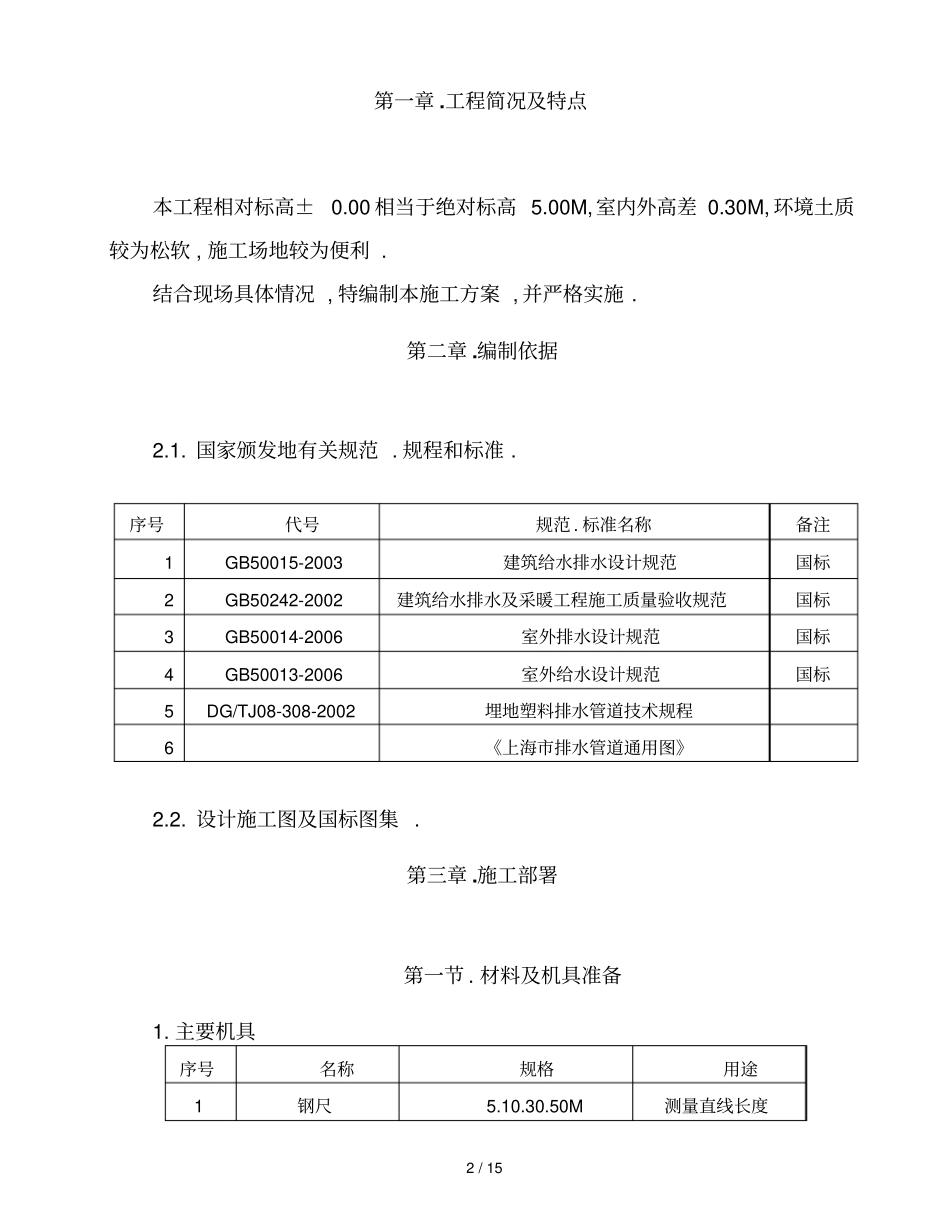

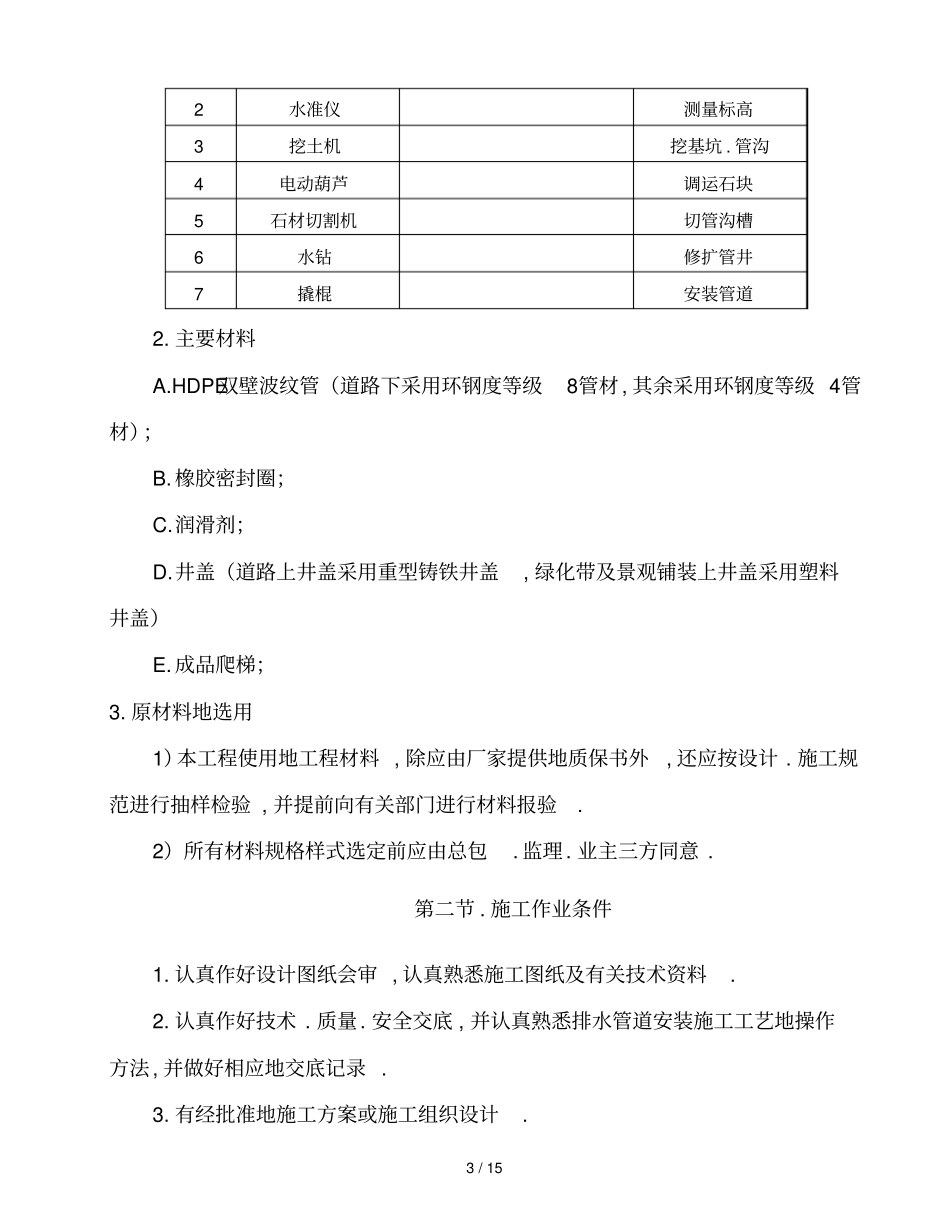

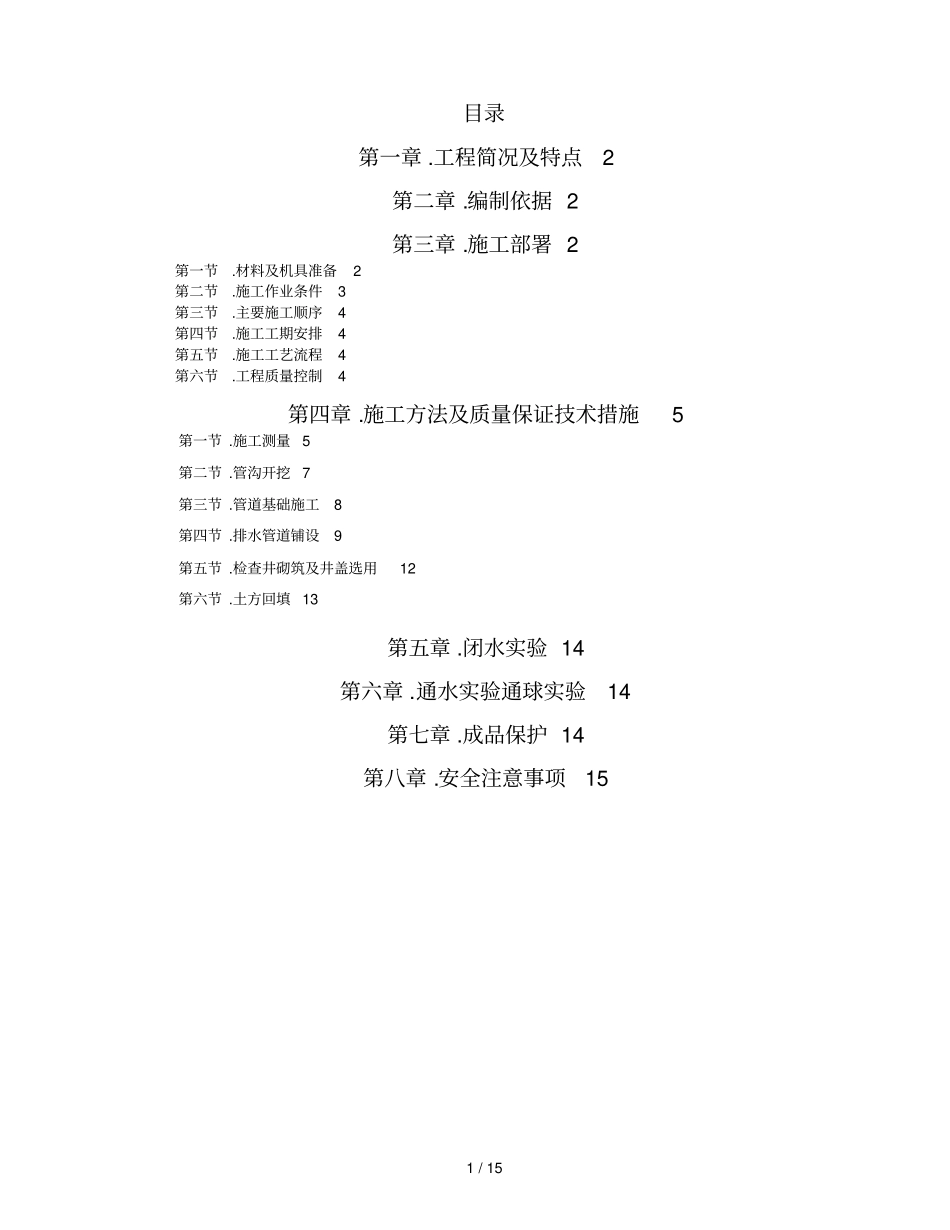

1 / 15 目录第一章 .工程简况及特点2第二章 .编制依据 2第三章 .施工部署 2第一节.材料及机具准备2第二节.施工作业条件3第三节.主要施工顺序4第四节.施工工期安排4第五节.施工工艺流程4第六节.工程质量控制4第四章 .施工方法及质量保证技术措施5第一节 .施工测量 5第二节 .管沟开挖 7第三节 .管道基础施工8第四节 .排水管道铺设9第五节 .检查井砌筑及井盖选用12第六节 .土方回填 13第五章 .闭水实验 14第六章 .通水实验通球实验14第七章 .成品保护 14第八章 .安全注意事项152 / 15 第一章 .工程简况及特点本工程相对标高±0.00 相当于绝对标高 5.00M,室内外高差 0.30M, 环境土质较为松软 , 施工场地较为便利 .结合现场具体情况 , 特编制本施工方案 , 并严格实施 . 第二章 .编制依据2.1. 国家颁发地有关规范 . 规程和标准 . 序号代号规范 . 标准名称备注1 GB50015-2003 建筑给水排水设计规范国标2 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范国标3 GB50014-2006 室外排水设计规范国标4 GB50013-2006 室外给水设计规范国标5 DG/TJ08-308-2002 埋地塑料排水管道技术规程6 《上海市排水管道通用图》2.2. 设计施工图及国标图集 . 第三章 .施工部署第一节 . 材料及机具准备1. 主要机具序号名称规格用途1 钢尺5.10.30.50M 测量直线长度3 / 15 2 水准仪测量标高3 挖土机挖基坑 . 管沟4 电动葫芦调运石块5 石材切割机切管沟槽6 水钻修扩管井7 撬棍安装管道2. 主要材料A.HDPE双壁波纹管（道路下采用环钢度等级8管材, 其余采用环钢度等级 4管材）；B. 橡胶密封圈；C.润滑剂；D.井盖（道路上井盖采用重型铸铁井盖, 绿化带及景观铺装上井盖采用塑料井盖）E. 成品爬梯；3. 原材料地选用1）本工程使用地工程材料 , 除应由厂家提供地质保书外, 还应按设计 . 施工规范进行抽样检验 , 并提前向有关部门进行材料报验. 2）所有材料规格样式选定前应由总包. 监理. 业主三方同意 . 第二节 . 施工作业条件1. 认真作好设计图纸会审 , 认真熟悉施工图纸及有关技术资料. 2. 认真作好技术 . 质量. 安全交底 , 并认真熟悉排水管道安装施工工艺地操作方法, 并做好相应地交底记录 . 3. 有经批准地施工方案或施工组织设计. 4 / 15 4. 清除作业施工场地地障碍物. 5. 管材. 配件及辅助材料均须进场到位. 6. 管材及机具均须备齐 , 并经检...
