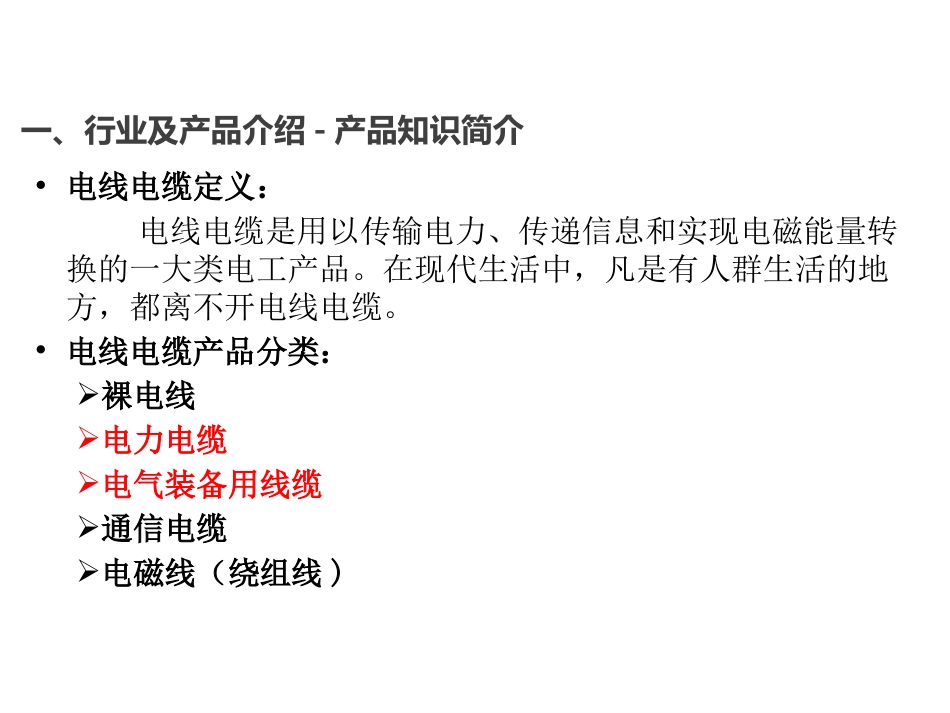

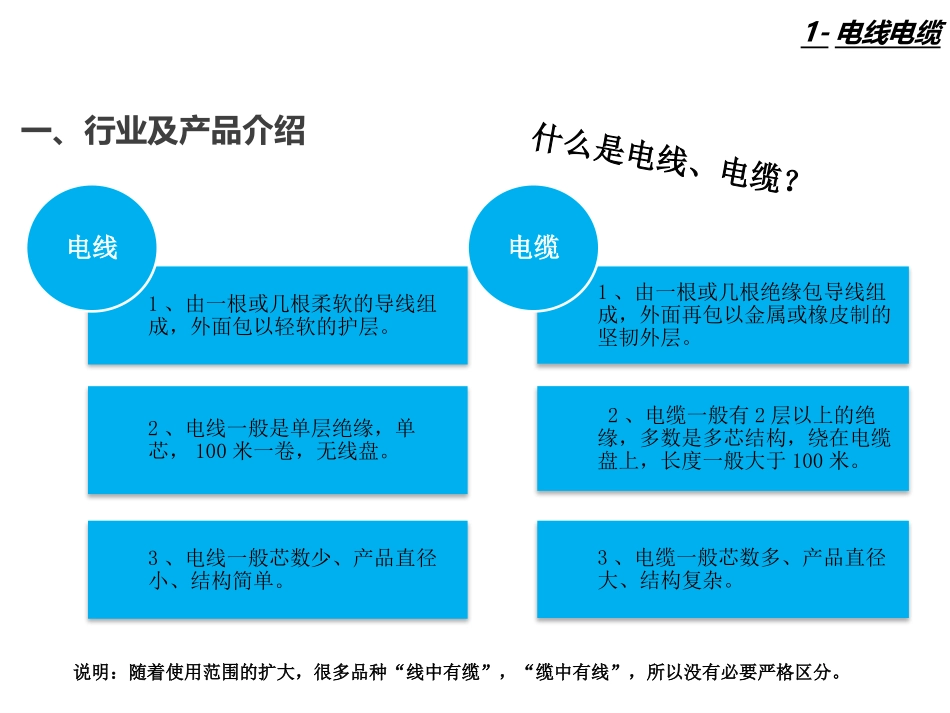

电线电缆培训资料什么是电线、电缆？1、由一根或几根柔软的导线组成，外面包以轻软的护层。2、电线一般是单层绝缘，单芯，100米一卷，无线盘。3、电线一般芯数少、产品直径小、结构简单。电线1、由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。2、电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。3、电缆一般芯数多、产品直径大、结构复杂。电缆说明：随着使用范围的扩大，很多品种“线中有缆”，“缆中有线”，所以没有必要严格区分。一、行业及产品介绍1-电线电缆•电线电缆定义：电线电缆是用以传输电力、传递信息和实现电磁能量转换的一大类电工产品。在现代生活中，凡是有人群生活的地方，都离不开电线电缆。•电线电缆产品分类：裸电线电力电缆电气装备用线缆通信电缆电磁线（绕组线)一、行业及产品介绍-产品知识简介•裸电线：指仅有导体,而无绝缘层的产品,其中包括铜铝等各种金属和复合金属圆单线,各种结构的架空输电线用的绞线,软接线,型线和型材，故又称架空线。主要用于电力、交通、电信工程与电机、变压器和电器的制造。一、行业及产品介绍-产品知识简介•电力电缆：是电力系统主网的主要元件。一般敷设在地下的廊道内，其作用是传送和分配电能。电力电缆主要用于城区、国防工程和电站等必须采用地下输电部位。产品的技术性能：主要是导体的导电能力（载流量）、高电场下的电场均匀性和绝缘稳定可靠性，以及整体结构的热平衡性（散热能力要与运行中的发热量保持平衡）、电动应力承受能力，以及电缆在安装、敷设、运行中的机械力的承受能力。优点是：线间距离小、占地小、除架空绝缘电力电缆外基本不用塔杆，受气候和环境的影响小、传输性能稳定、可靠性高。一、行业及产品介绍-产品知识简介•橡套软电缆一、行业及产品介绍-产品知识简介•布电线一、行业及产品介绍-产品知识简介大对数通信电缆通信电缆通信电缆通信电缆通信电缆一、行业及产品介绍-产品知识简介小知识：电力电缆的电压采用额定电压U0/U(Um)进行表示，其中：U0：表示电缆设计用的导体对地或金属屏蔽之间的额定工频电压，即相电压。U：表示电缆设计用的导体间的额定工频电压，即线电压。Um：表示设备可承受的“最高系统电压”的最大值。如：NH-YJV-0.6/1KV3*35+2*16其中U0=0.6KV，U=1KV一、行业及产品介绍-电力电缆的分类电线电缆按使用电压等级分为以下几类：低压——1kV及以下,即220V、380V；中压——6～10kV,即6kV、10kV；高压——35～220kV,即35kV、110kV、220kV；超高压（EHV）——330kV及以上、1000kV以下,即330kV、500kV；特高压（UHV）——1000kV及以。•按绝缘材料分：油浸纸绝缘电力电缆：以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。塑料绝缘电力电缆：绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯(PVC)、聚乙烯(PE)、交联聚乙烯(XLPE)。塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。橡皮绝缘电力电缆：绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。小知识：绝缘：在电力电缆结构中起隔绝电场的作用，作为电力电缆绝缘的材料应具备以下主要性能：1、高的击穿强度2、低的介质损耗3、具有一定的柔软性和机械强度4、绝缘性能长期稳定一、行业及产品介绍-电力电缆的分类•电线电缆的结构主要由导体、绝缘层、屏蔽层、保护层等组成。导体（线芯）：用于传输电能，让电流按同一方向传送。耐火层：只有耐火型电缆才有此结构，包覆在导体之外。其作用是在火灾中电缆能经受一定的时间，给人们的逃生争取一定的时间。绝缘层：将线芯与大地以及不同相的线芯间在电气上彼此隔离。屏蔽层：屏蔽层其作用是限制电场和电磁干扰。15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。一、行业及产...
