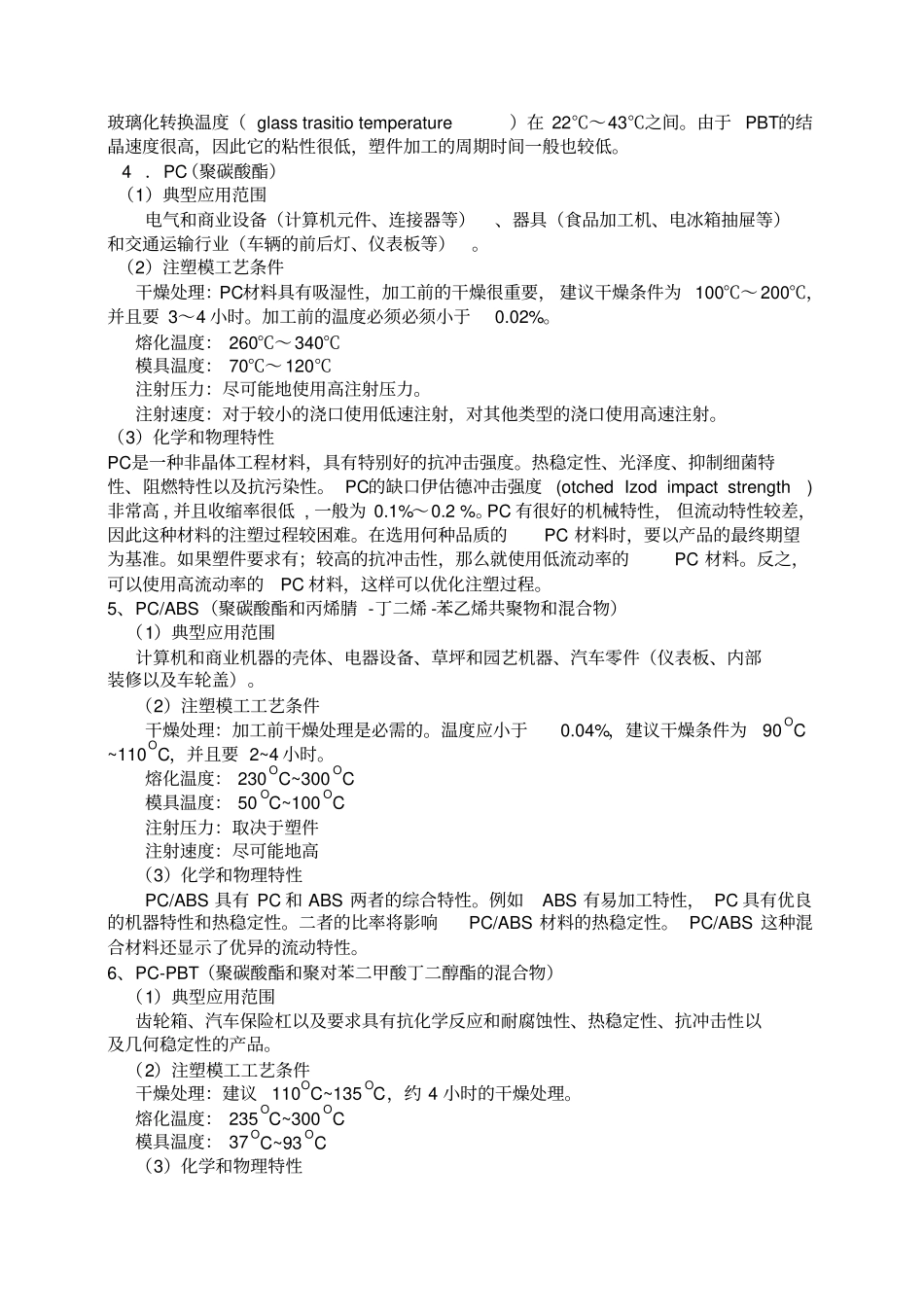

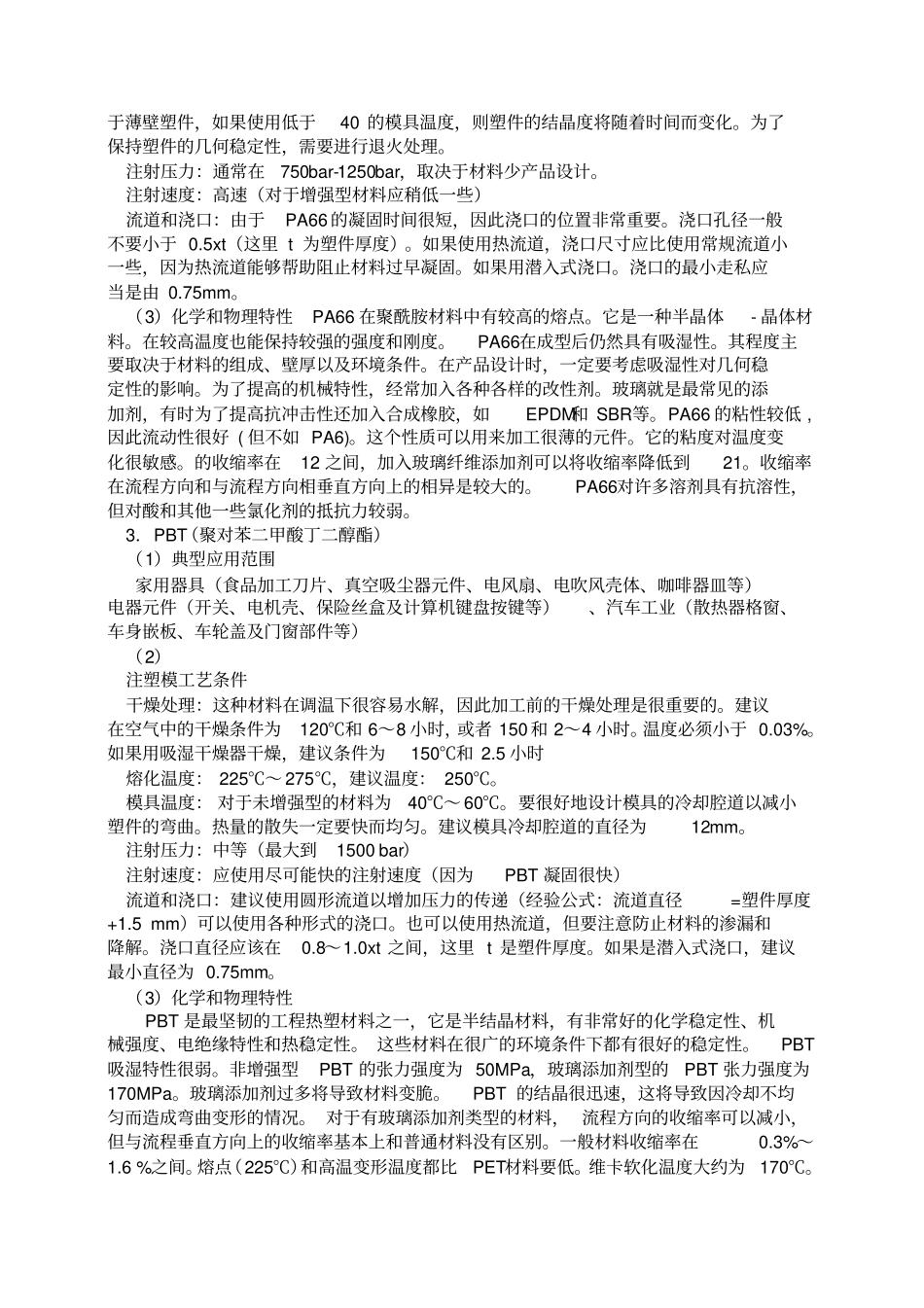

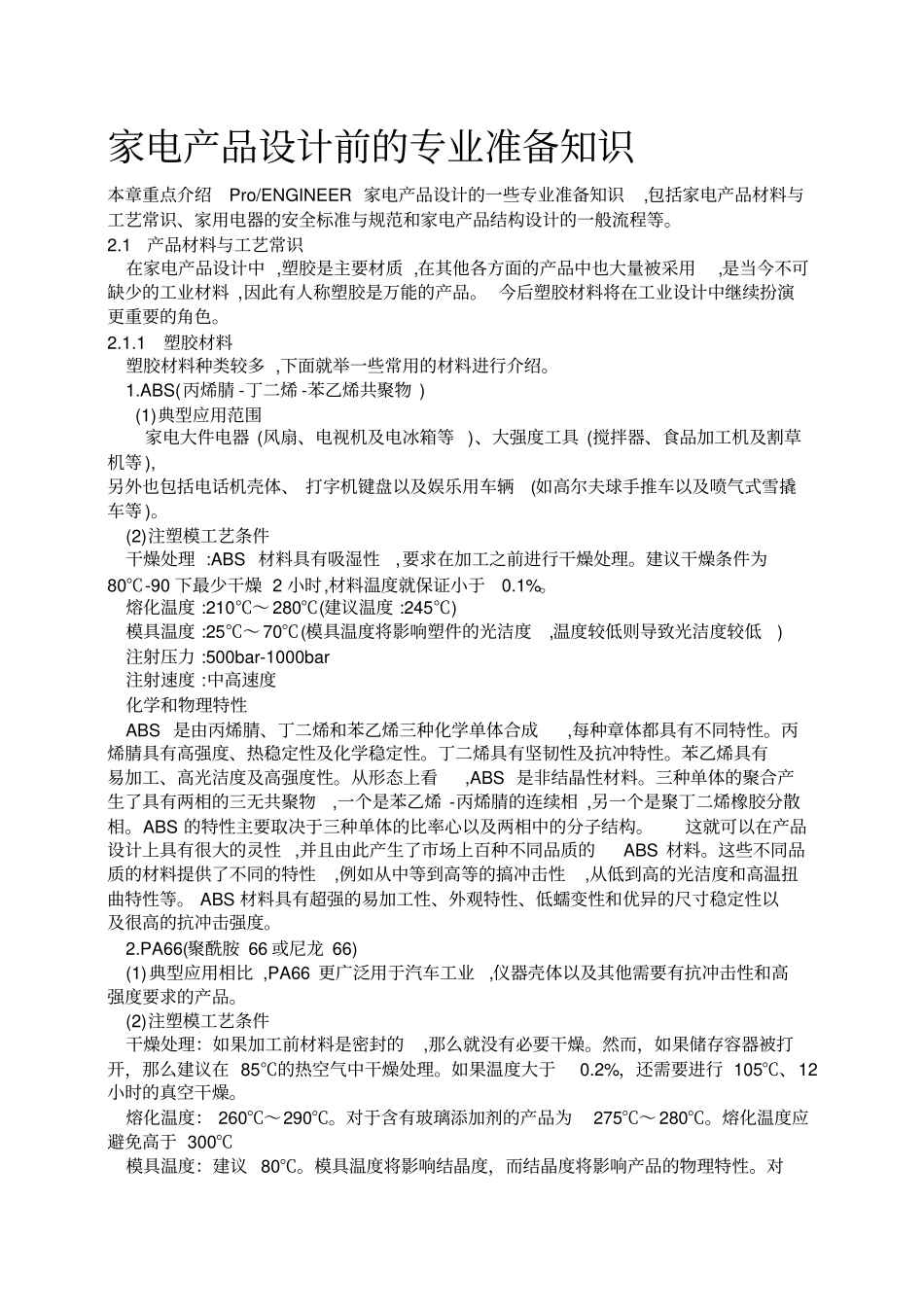

家电产品设计前的专业准备知识本章重点介绍Pro/ENGINEER 家电产品设计的一些专业准备知识,包括家电产品材料与工艺常识、家用电器的安全标准与规范和家电产品结构设计的一般流程等。2.1产品材料与工艺常识在家电产品设计中 ,塑胶是主要材质 ,在其他各方面的产品中也大量被采用,是当今不可缺少的工业材料 ,因此有人称塑胶是万能的产品。 今后塑胶材料将在工业设计中继续扮演更重要的角色。2.1.1 塑胶材料塑胶材料种类较多 ,下面就举一些常用的材料进行介绍。1.ABS(丙烯腈 -丁二烯 -苯乙烯共聚物 ) (1)典型应用范围家电大件电器 (风扇、电视机及电冰箱等 )、大强度工具 (搅拌器、食品加工机及割草机等 ), 另外也包括电话机壳体、 打字机键盘以及娱乐用车辆(如高尔夫球手推车以及喷气式雪撬车等 )。(2)注塑模工艺条件干燥处理 :ABS 材料具有吸湿性,要求在加工之前进行干燥处理。建议干燥条件为80℃-90 下最少干燥 2 小时,材料温度就保证小于0.1%。熔化温度 :210℃~ 280℃(建议温度 :245℃) 模具温度 :25℃~ 70℃(模具温度将影响塑件的光洁度,温度较低则导致光洁度较低) 注射压力 :500bar-1000bar 注射速度 :中高速度化学和物理特性ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成,每种章体都具有不同特性。丙烯腈具有高强度、热稳定性及化学稳定性。丁二烯具有坚韧性及抗冲特性。苯乙烯具有易加工、高光洁度及高强度性。从形态上看,ABS 是非结晶性材料。三种单体的聚合产生了具有两相的三无共聚物,一个是苯乙烯 -丙烯腈的连续相 ,另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率心以及两相中的分子结构。这就可以在产品设计上具有很大的灵性 ,并且由此产生了市场上百种不同品质的ABS 材料。这些不同品质的材料提供了不同的特性,例如从中等到高等的搞冲击性,从低到高的光洁度和高温扭曲特性等。 ABS 材料具有超强的易加工性、外观特性、低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。2.PA66(聚酰胺 66 或尼龙 66) (1)典型应用相比 ,PA66 更广泛用于汽车工业,仪器壳体以及其他需要有抗冲击性和高强度要求的产品。(2)注塑模工艺条件干燥处理:如果加工前材料是密封的,那么就没有必要干燥。然而,如果储存容器被打开,那么建议在 85℃的热空气中干燥处理。如果温度大于0.2%,还需要进行 105℃、12小时的真空干燥。熔化温度: 260℃~290℃。对于含有玻璃添加剂的产品为275℃~...
