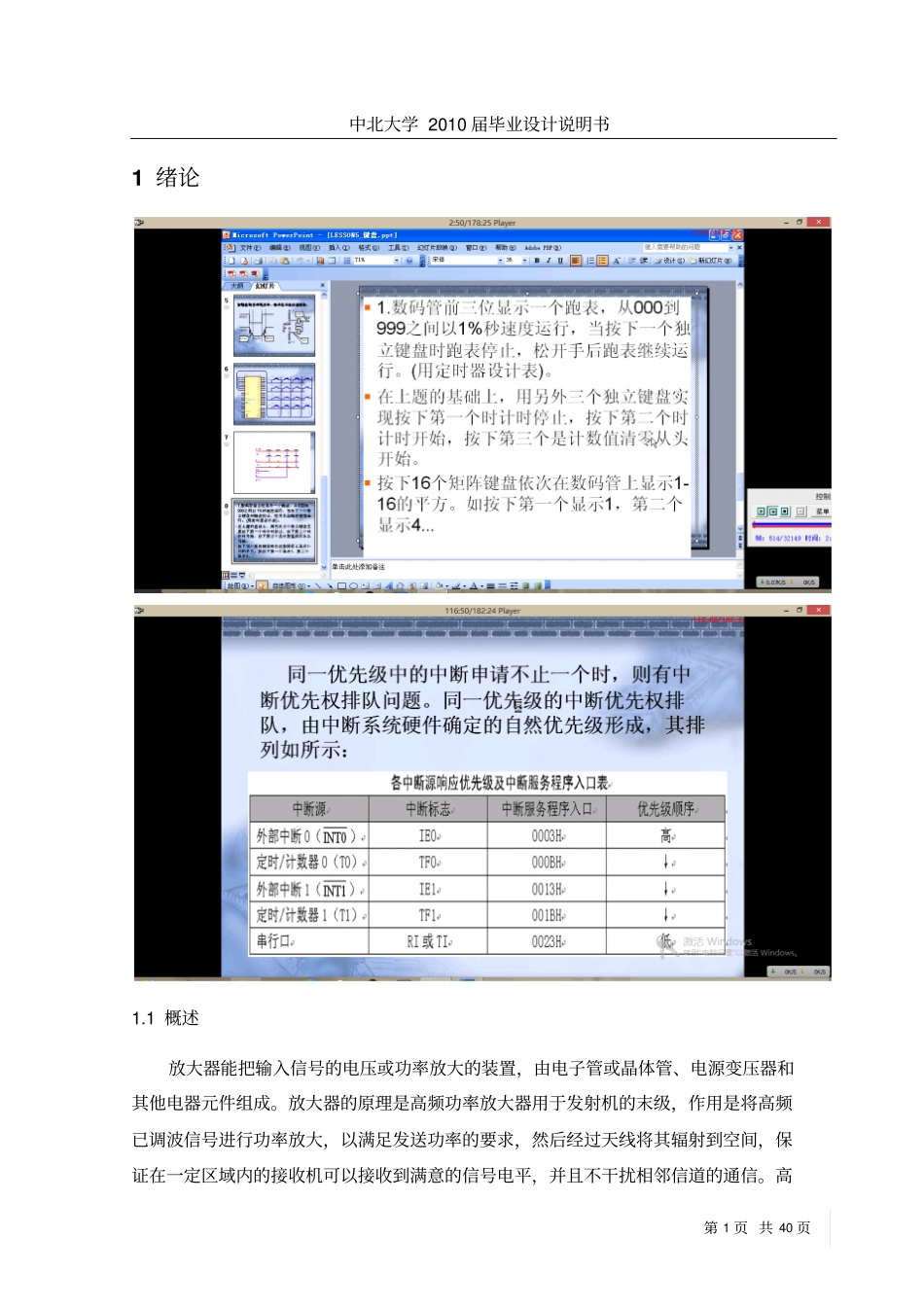

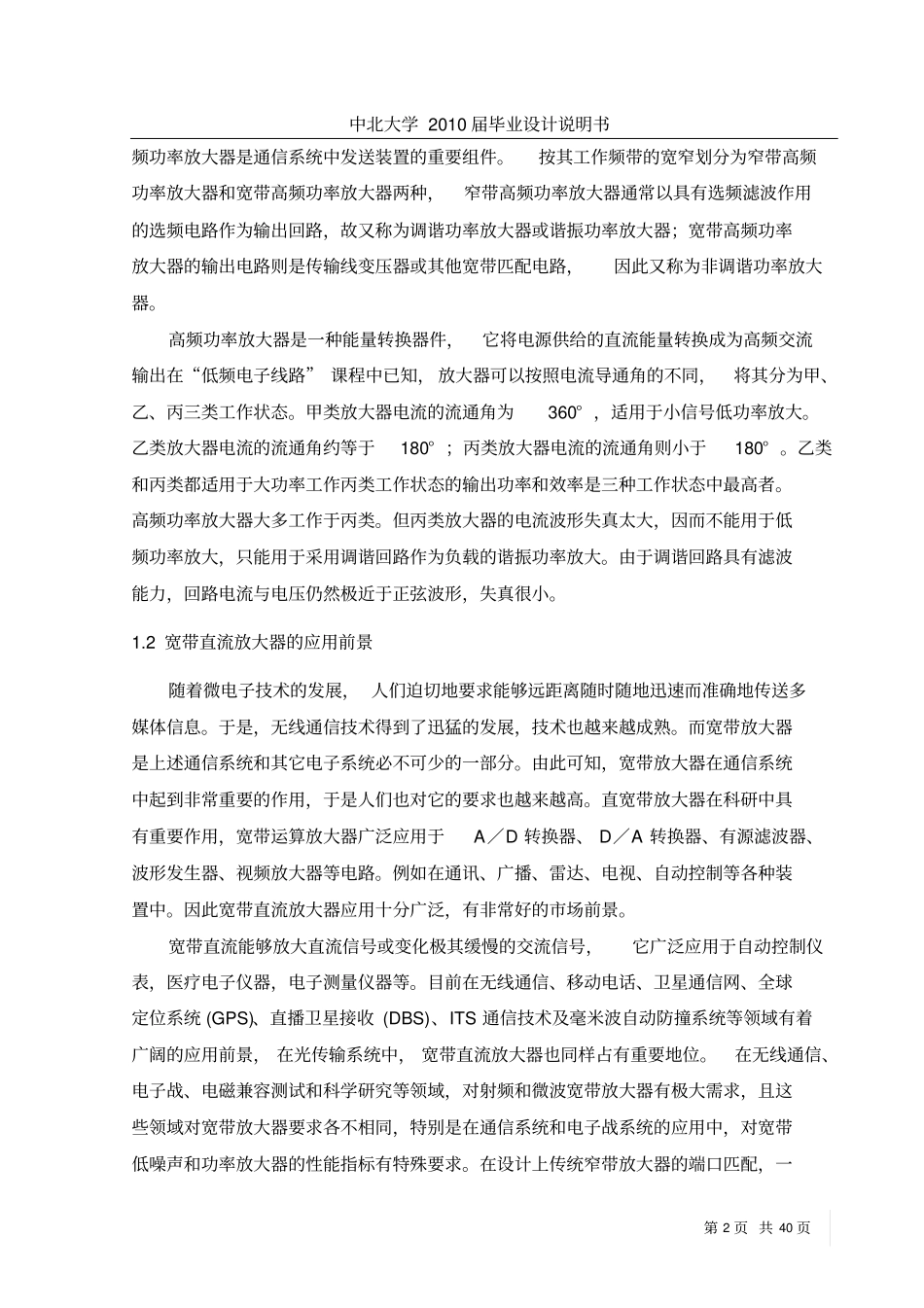

中北大学 2010 届毕业设计说明书第 1 页 共 40 页1 绪论1.1 概述放大器能把输入信号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。放大器的原理是高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高中北大学 2010 届毕业设计说明书第 2 页 共 40 页频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路” 课程中已知， 放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360° ，适用于小信号低功率放大。乙类放大器电流的流通角约等于180° ；丙类放大器电流的流通角则小于180° 。乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。1.2 宽带直流放大器的应用前景随着微电子技术的发展， 人们迫切地要求能够远距离随时随地迅速而准确地传送多媒体信息。于是，无线通信技术得到了迅猛的发展，技术也越来越成熟。而宽带放大器是上述通信系统和其它电子系统必不可少的一部分。由此可知，宽带放大器在通信系统中起到非常重要的作用，于是人们也对它的要求也越来越高。直宽带放大器在科研中具有重要作用，宽带运算放大器广泛应用于A∕D 转换器、 D∕A 转换器、有源滤波器、波形发生器、视频放大器等电路。例如在通讯、广播、雷达、电视、自动控制等各种装置中。因此宽带直流放大器应用十分广泛，有非常好的市场前景。宽带直流能够放大直流信号或变化极其缓慢的交流信号，它广泛应用于自动控制仪表，医疗电子仪器，电子测量仪器等。目前在无线通信、移动电话、卫星...
