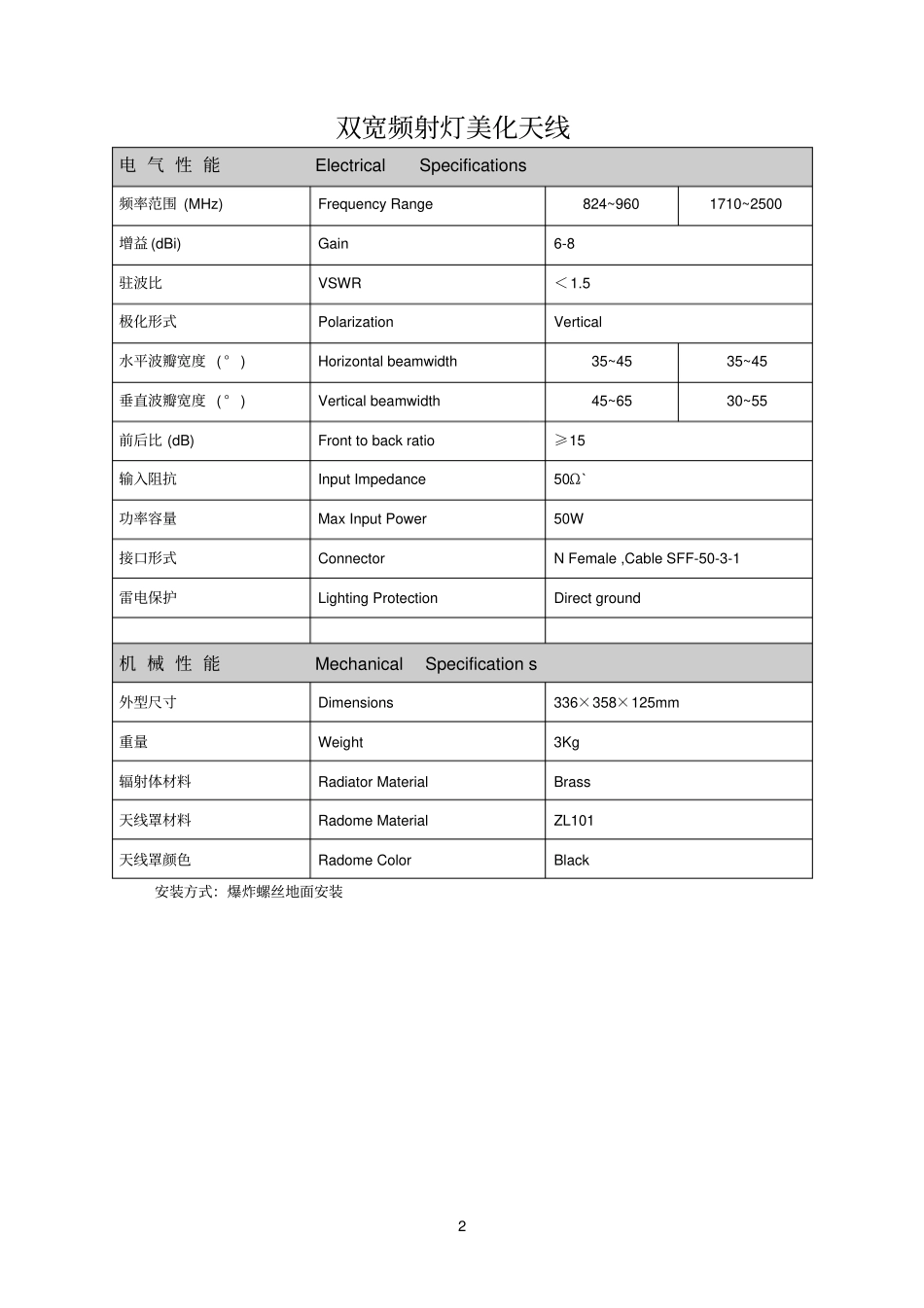

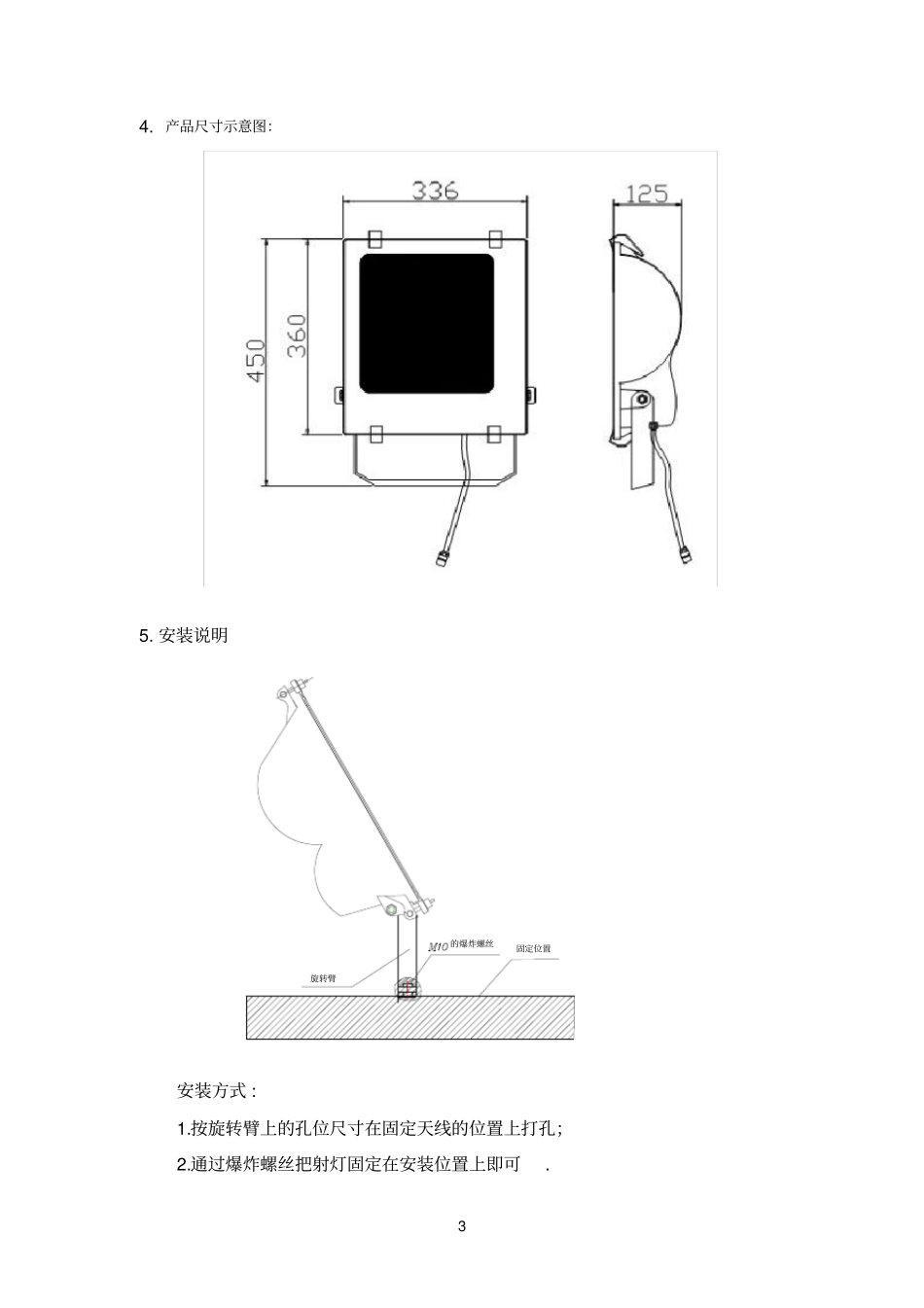

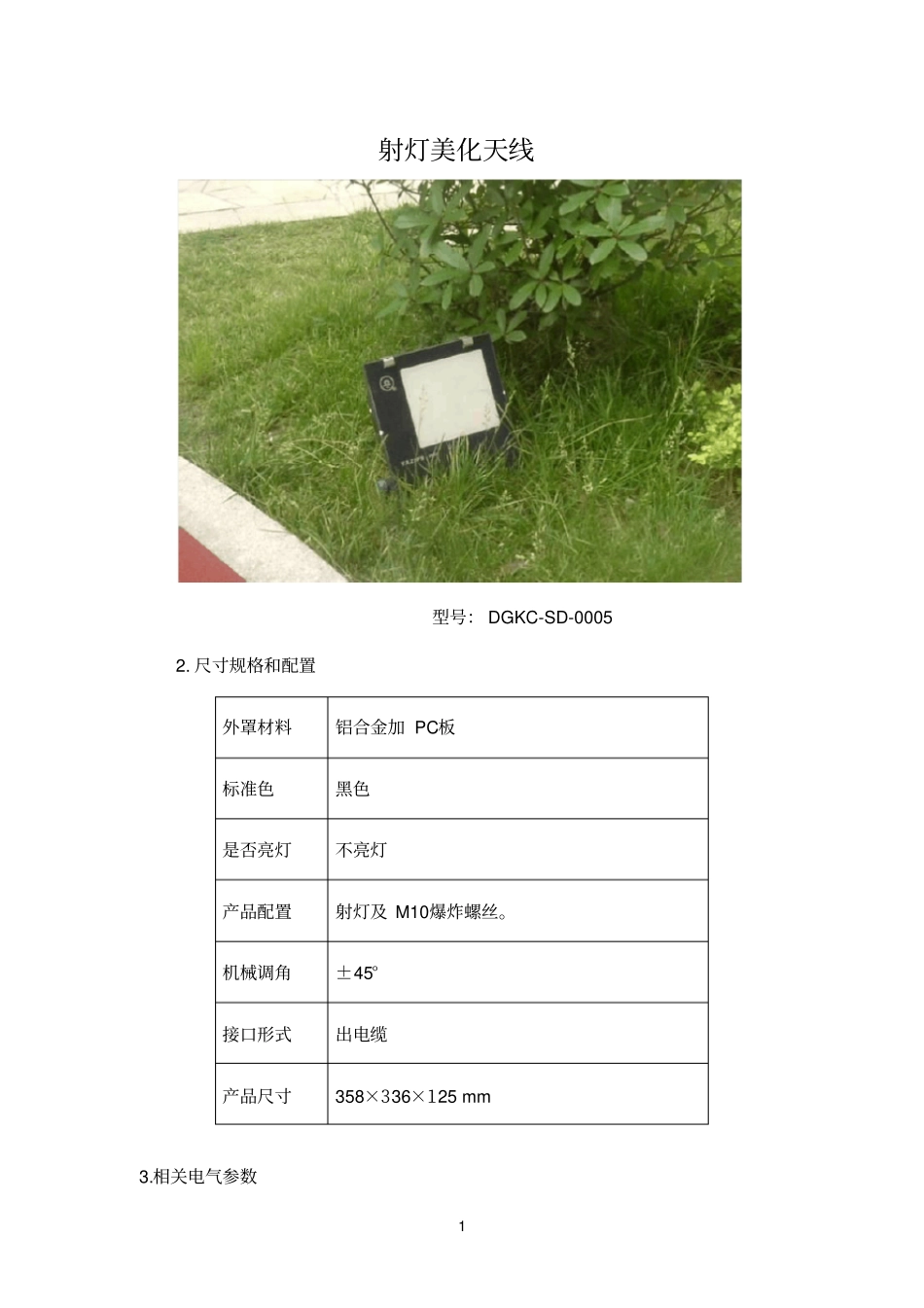

1 射灯美化天线型号： DGKC-SD-00052. 尺寸规格和配置外罩材料铝合金加 PC板标准色黑色是否亮灯不亮灯产品配置射灯及 M10爆炸螺丝。机械调角±45°接口形式出电缆产品尺寸358×336×125 mm3.相关电气参数2 双宽频射灯美化天线电 气 性 能Electrical Specifications 频率范围 (MHz) Frequency Range 824~960 1710~2500 增益 (dBi) Gain 6-8 驻波比VSWR ＜1.5 极化形式Polarization Vertical 水平波瓣宽度 ( ° ) Horizontal beamwidth 35~45 35~45 垂直波瓣宽度 ( ° ) Vertical beamwidth 45~65 30~55 前后比 (dB) Front to back ratio ≥15输入阻抗Input Impedance 50Ω` 功率容量Max Input Power 50W 接口形式Connector N Female ,Cable SFF-50-3-1 雷电保护Lighting Protection Direct ground 机 械 性 能Mechanical Specification s 外型尺寸Dimensions 336×358×125mm重量Weight 3Kg 辐射体材料Radiator Material Brass 天线罩材料Radome Material ZL101天线罩颜色Radome Color Black 安装方式：爆炸螺丝地面安装3 4. 产品尺寸示意图：5. 安装说明安装方式 : 1.按旋转臂上的孔位尺寸在固定天线的位置上打孔；2.通过爆炸螺丝把射灯固定在安装位置上即可.旋转臂的爆炸螺丝固定位置
