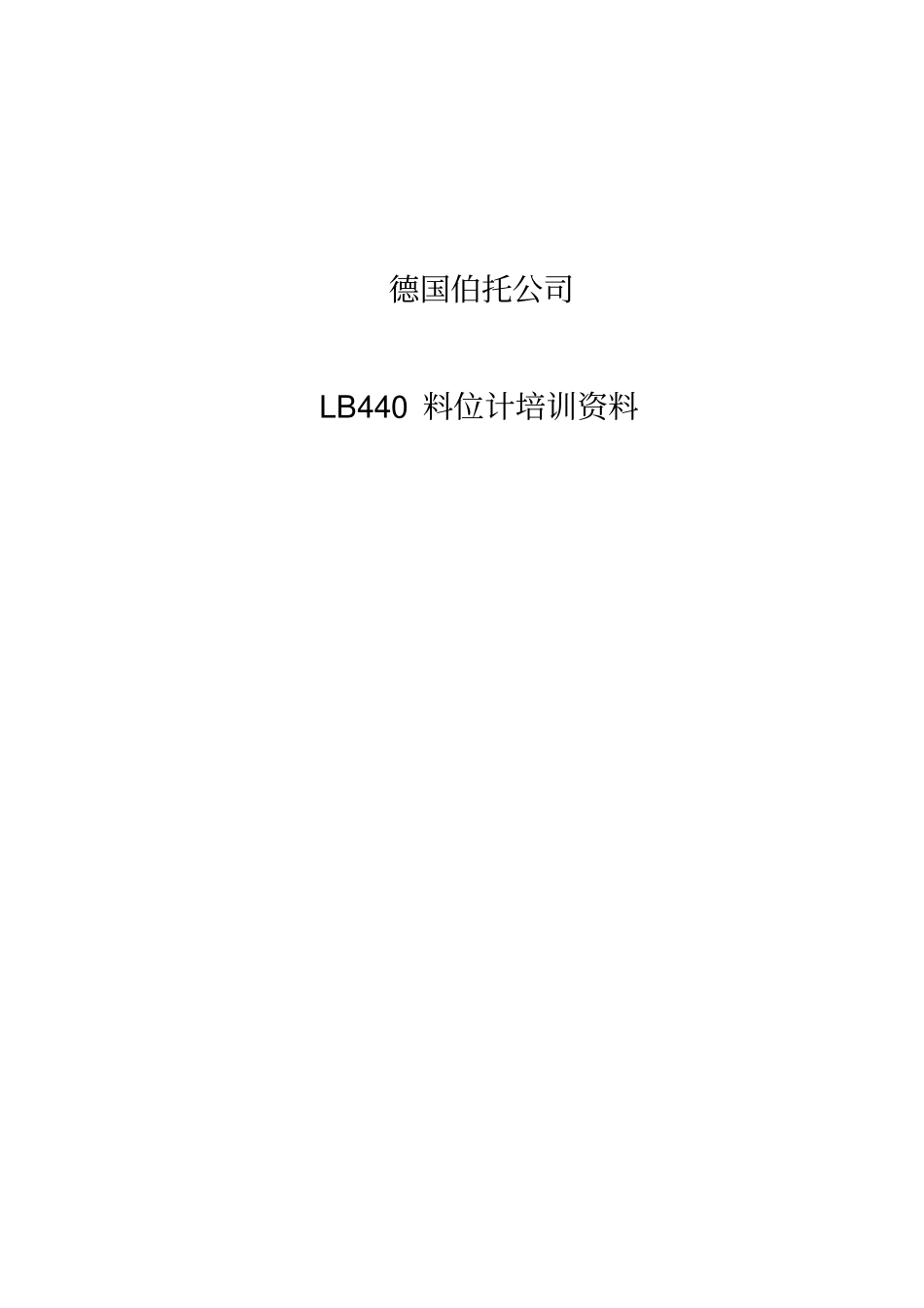

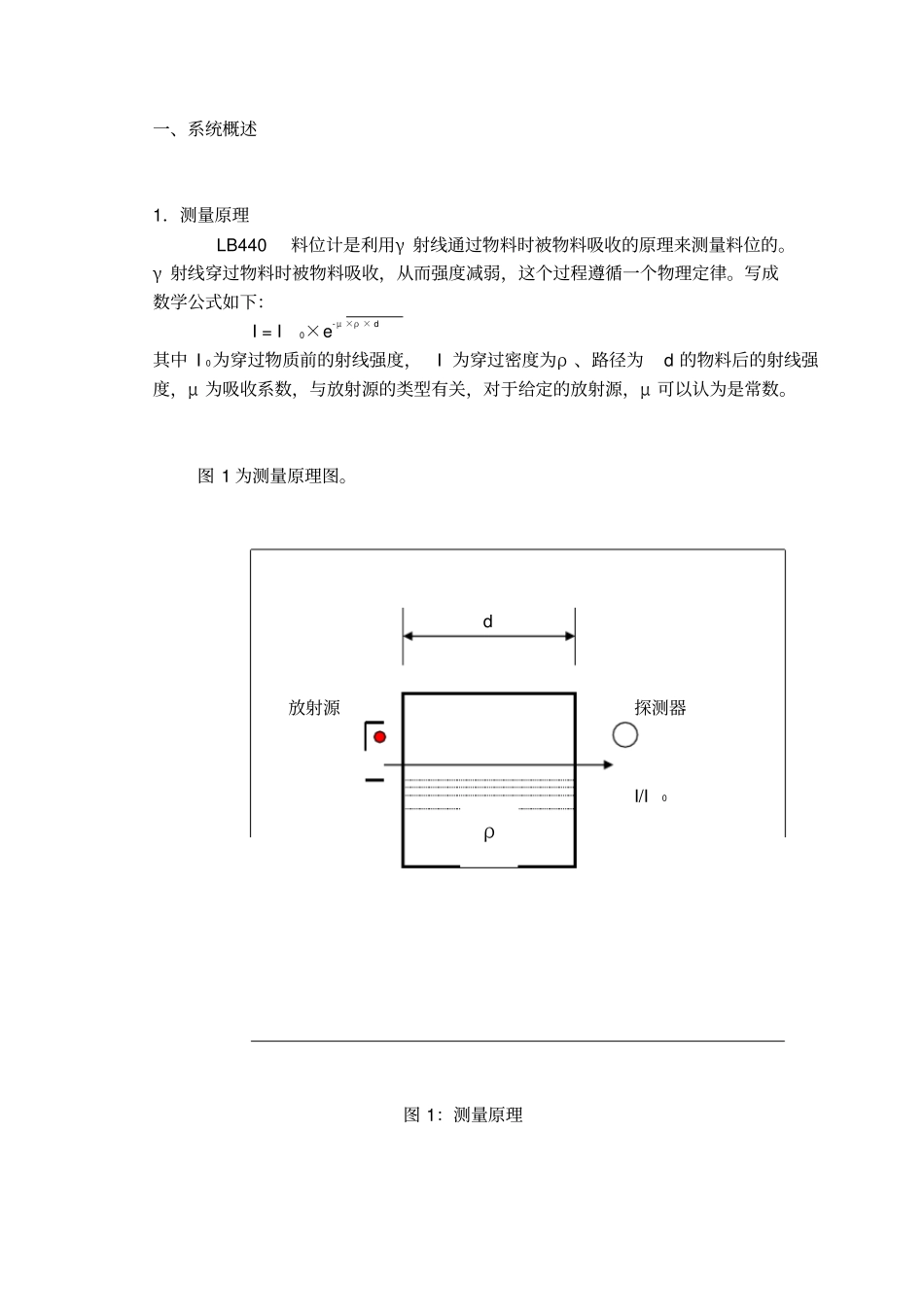

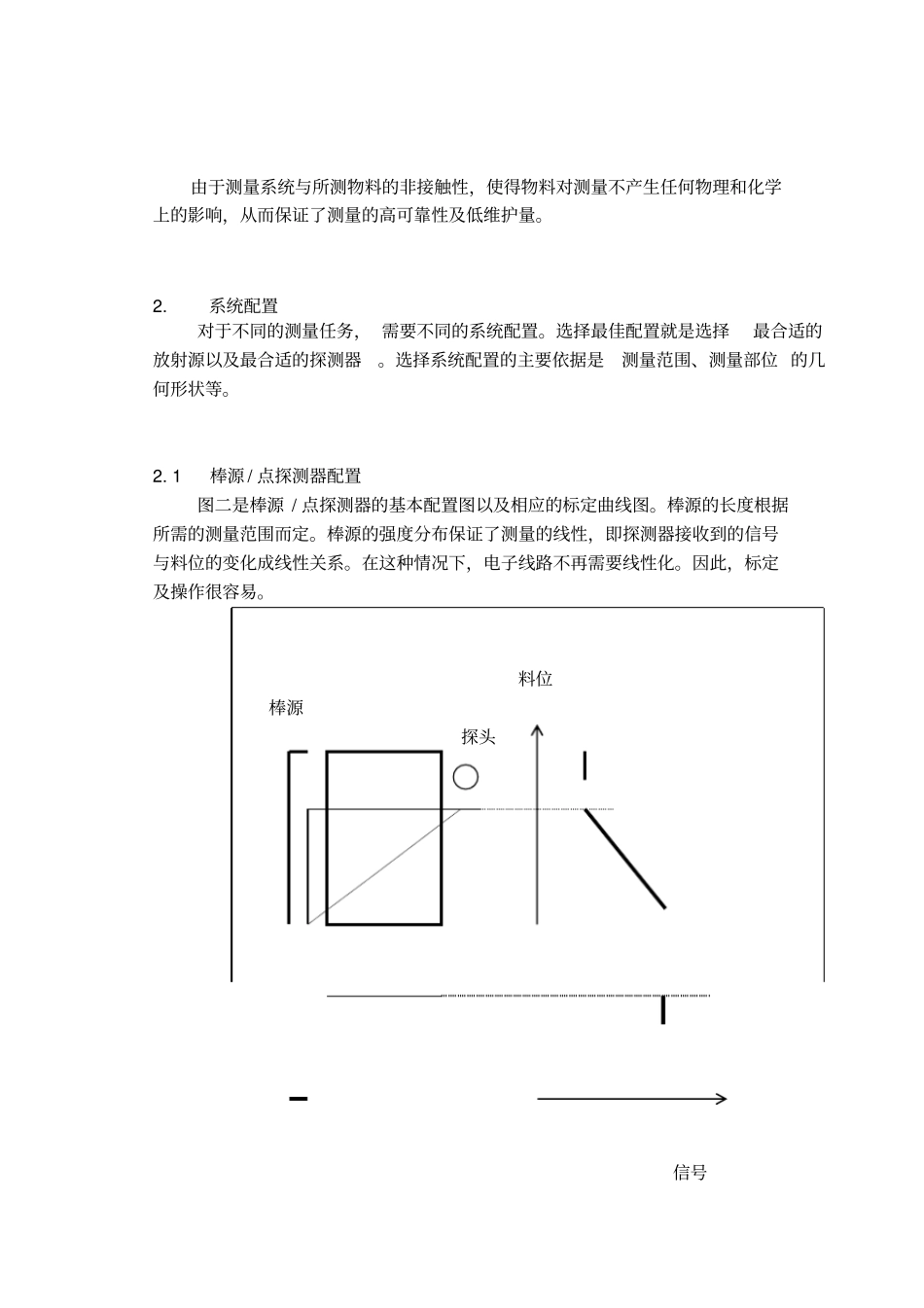

德国伯托公司LB440 料位计培训资料一、系统概述1．测量原理 LB440 料位计是利用γ 射线通过物料时被物料吸收的原理来测量料位的。γ 射线穿过物料时被物料吸收，从而强度减弱，这个过程遵循一个物理定律。写成数学公式如下：I = I0×e-μ ×ρ × d其中 I 0为穿过物质前的射线强度，I 为穿过密度为ρ 、路径为d 的物料后的射线强度，μ 为吸收系数，与放射源的类型有关，对于给定的放射源，μ 可以认为是常数。图 1 为测量原理图。d放射源探测器I/I0图 1：测量原理ρ由于测量系统与所测物料的非接触性，使得物料对测量不产生任何物理和化学上的影响，从而保证了测量的高可靠性及低维护量。2.系统配置对于不同的测量任务， 需要不同的系统配置。选择最佳配置就是选择最合适的放射源以及最合适的探测器。选择系统配置的主要依据是测量范围、测量部位 的几何形状等。2. 1 棒源 / 点探测器配置图二是棒源 / 点探测器的基本配置图以及相应的标定曲线图。棒源的长度根据所需的测量范围而定。棒源的强度分布保证了测量的线性，即探测器接收到的信号与料位的变化成线性关系。在这种情况下，电子线路不再需要线性化。因此，标定及操作很容易。料位棒源探头信号图 2：棒源配置示意图2. 2 棒探测器 / 点源配置图三是棒探测器 / 点源的基本配置图。棒探测器的长度根据所需的测量范围而定。如果所需的测量范围太大，则需要两个以上的棒探测器。如果一个点源不适宜就用两个或多个点源。测量的非线性由主机内的电子线路补偿。对于某个特定的测量系统的线性修正数据由EG&G Berthold 提供。料位棒源探头信号图 3：棒探测器配置示意图2. 3 棒源 / 棒探测器配置如果测量范围太大， 而且探测器至源的距离太大或者设备的壁太厚，应选择棒源/ 棒探测器配置， 如图四。在这种情况下， 源与探测器的长度都应与测量范围相等。测量的非线性由存储在主机内的修正数据修正。修正数据由EG&G Berthold 提供。料位棒源探头信号图 4：棒源 / 棒探测器配置示意图2. 4 点源 / 点探测器配置在 测 量 范 围 很 小 的 情 况 下 ， 可 以 选 择 点 源 / 点 探 测 器 配 置 , 如 图 5 。此时测量的的非线性纯由指数规律引起，通过主机内的软件就能得到修正。料位探头放射源信号图 5：点源 / 点探测器配置示意图3 LB440主机3. 1概述主机置于一 19 英寸、 3HE、21TE的框架内，包括 CPU板与电...
