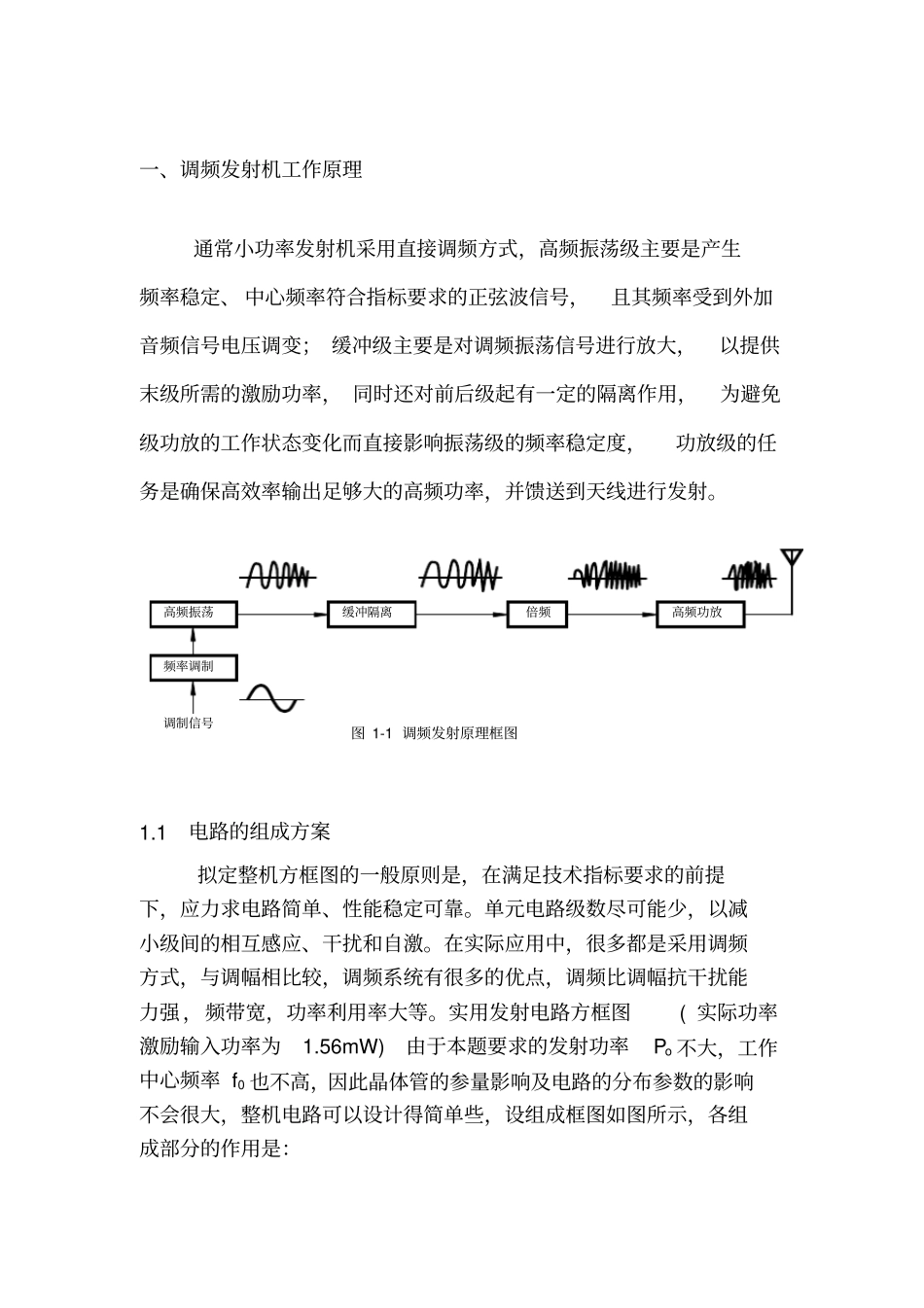

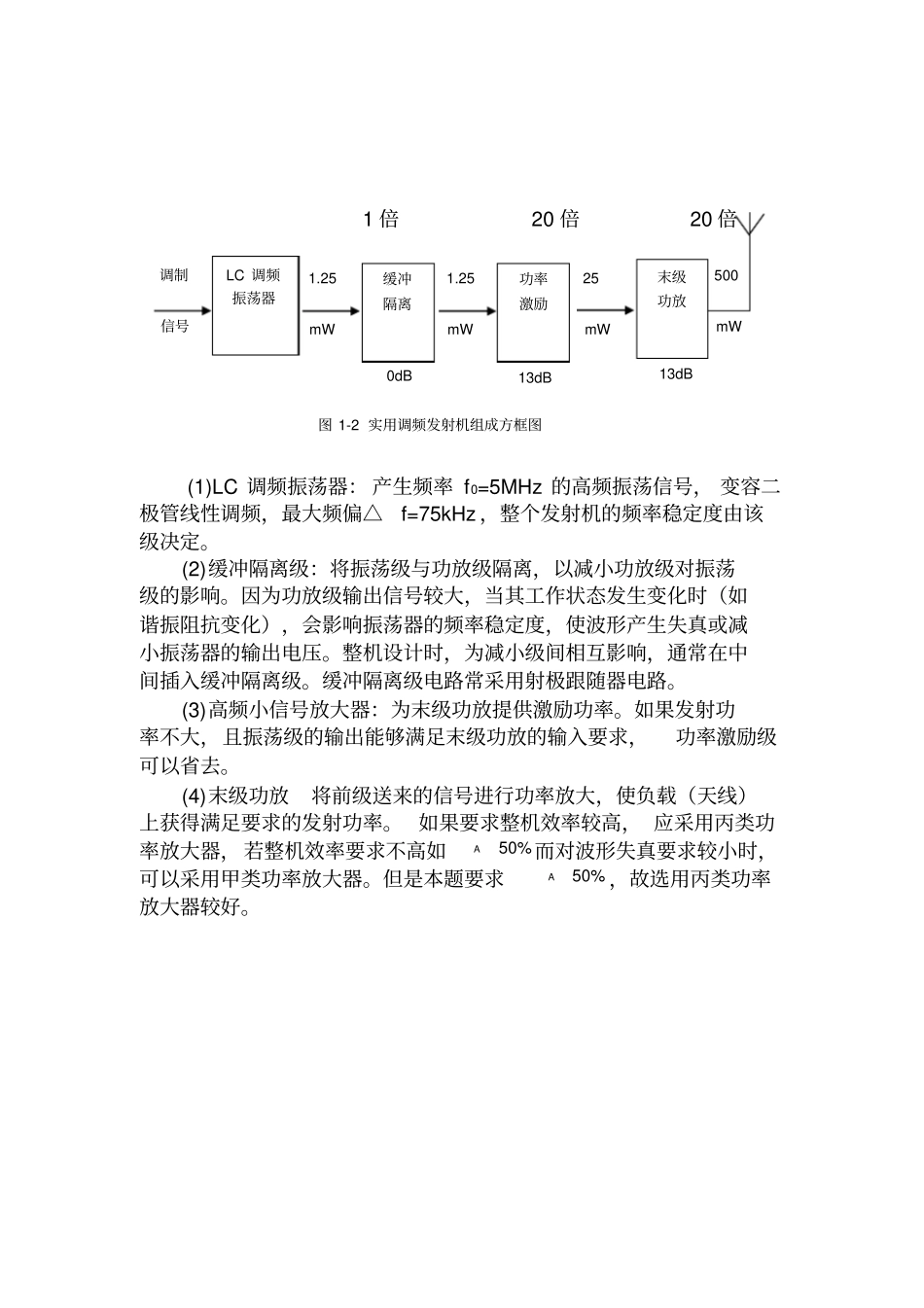

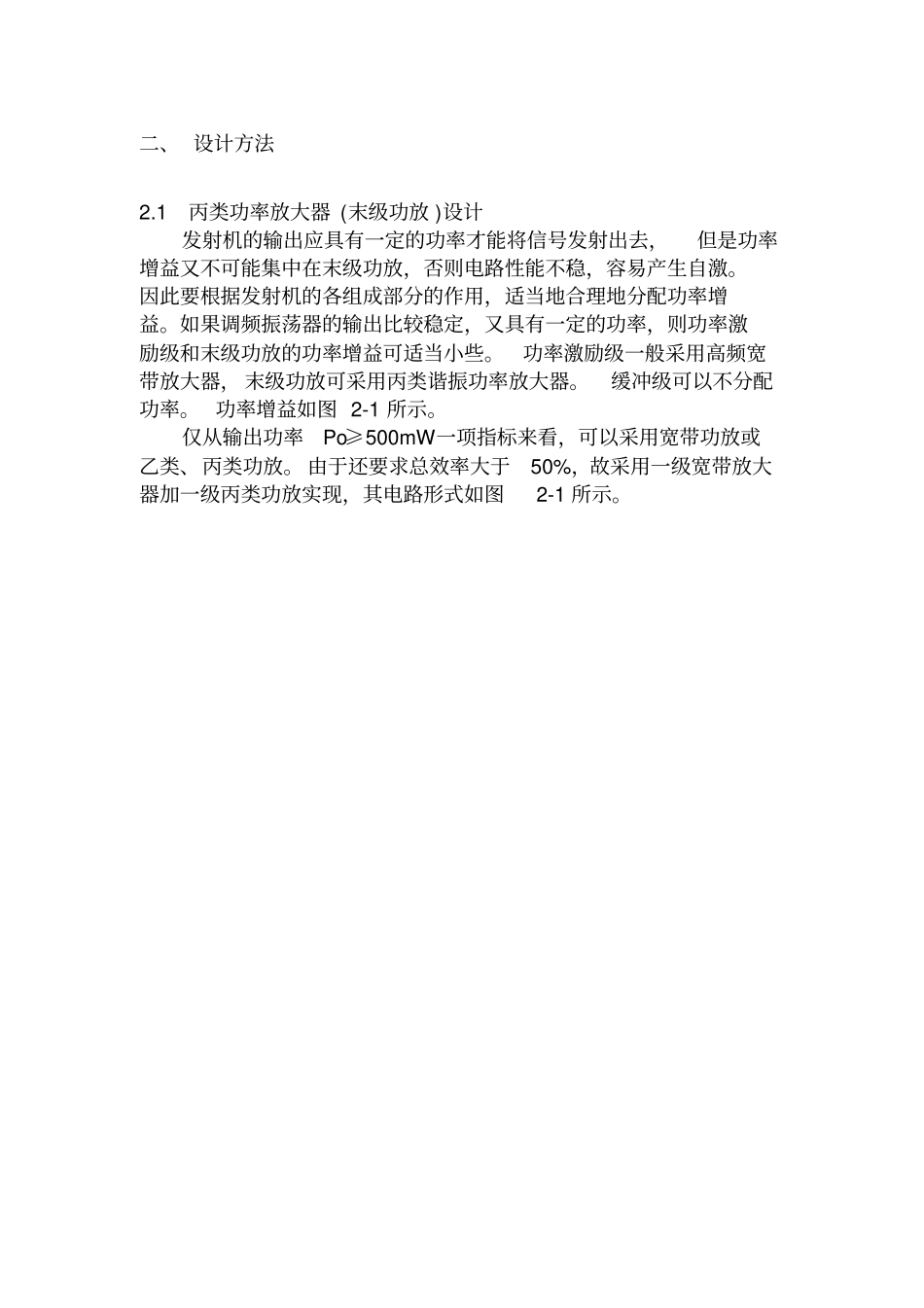

一、调频发射机工作原理通常小功率发射机采用直接调频方式，高频振荡级主要是产生频率稳定、 中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变； 缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率， 同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度，功放级的任务是确保高效率输出足够大的高频功率，并馈送到天线进行发射。图 1-1 调频发射原理框图1.1 电路的组成方案拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减小级间的相互感应、干扰和自激。在实际应用中，很多都是采用调频方式，与调幅相比较，调频系统有很多的优点，调频比调幅抗干扰能力强，频带宽，功率利用率大等。实用发射电路方框图( 实际功率激励输入功率为1.56mW) 由于本题要求的发射功率Po 不大，工作中心频率 f0 也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图所示，各组成部分的作用是：高频振荡频率调制调制信号缓冲隔离倍频高频功放1 倍20 倍20 倍 (1)LC 调频振荡器： 产生频率 f0=5MHz 的高频振荡信号， 变容二极管线性调频，最大频偏△f=75kHz ，整个发射机的频率稳定度由该级决定。(2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采用射极跟随器电路。(3)高频小信号放大器：为末级功放提供激励功率。如果发射功率不大，且振荡级的输出能够满足末级功放的输入要求，功率激励级可以省去。(4)末级功放将前级送来的信号进行功率放大，使负载（天线）上获得满足要求的发射功率。 如果要求整机效率较高， 应采用丙类功率放大器，若整机效率要求不高如%50A而对波形失真要求较小时，可以采用甲类功率放大器。但是本题要求%50A，故选用丙类功率放大器较好。图 1-2 实用调频发射机组成方框图调制信号LC 调频振荡器缓冲隔离功率激励末级功放1.25 mW 1.25 mW 25 mW 500 mW 0dB 13dB 13dB 二、 设计方法2.1 丙类功率放大器 (末级功放 )设计发射机的输出应具有一定的功率才能将信号发射出...
