小型会议室系统设计方案VIP免费

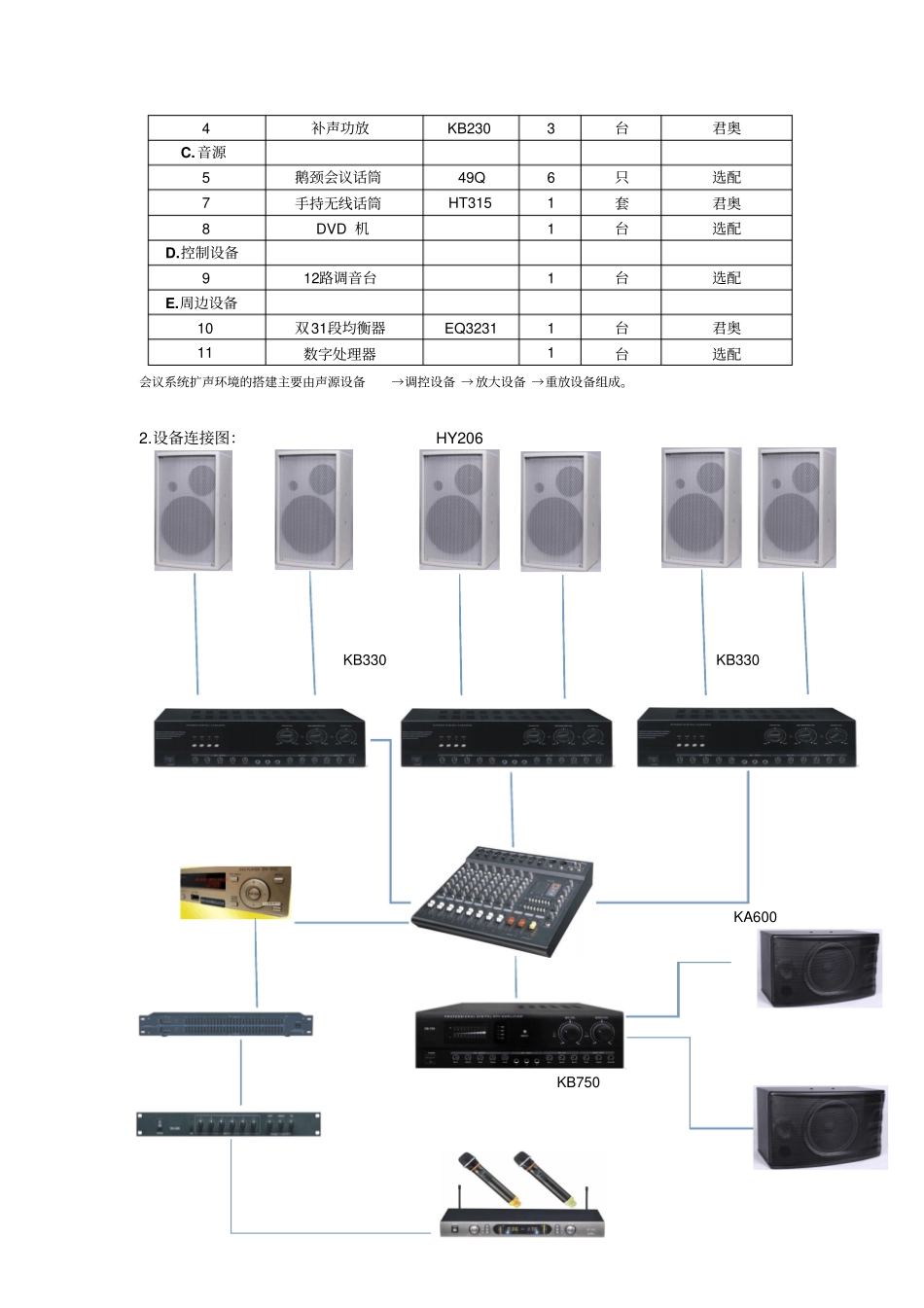

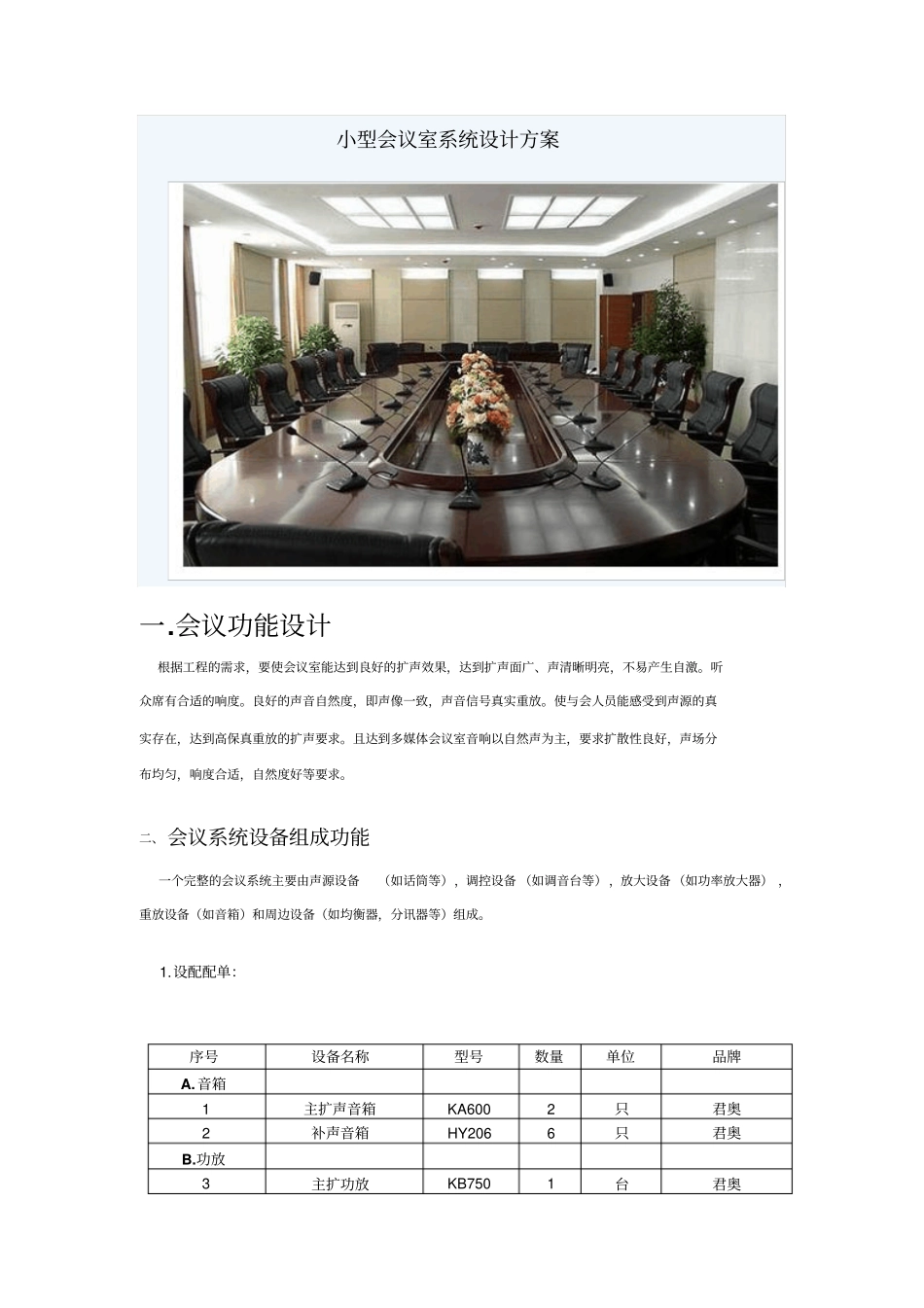

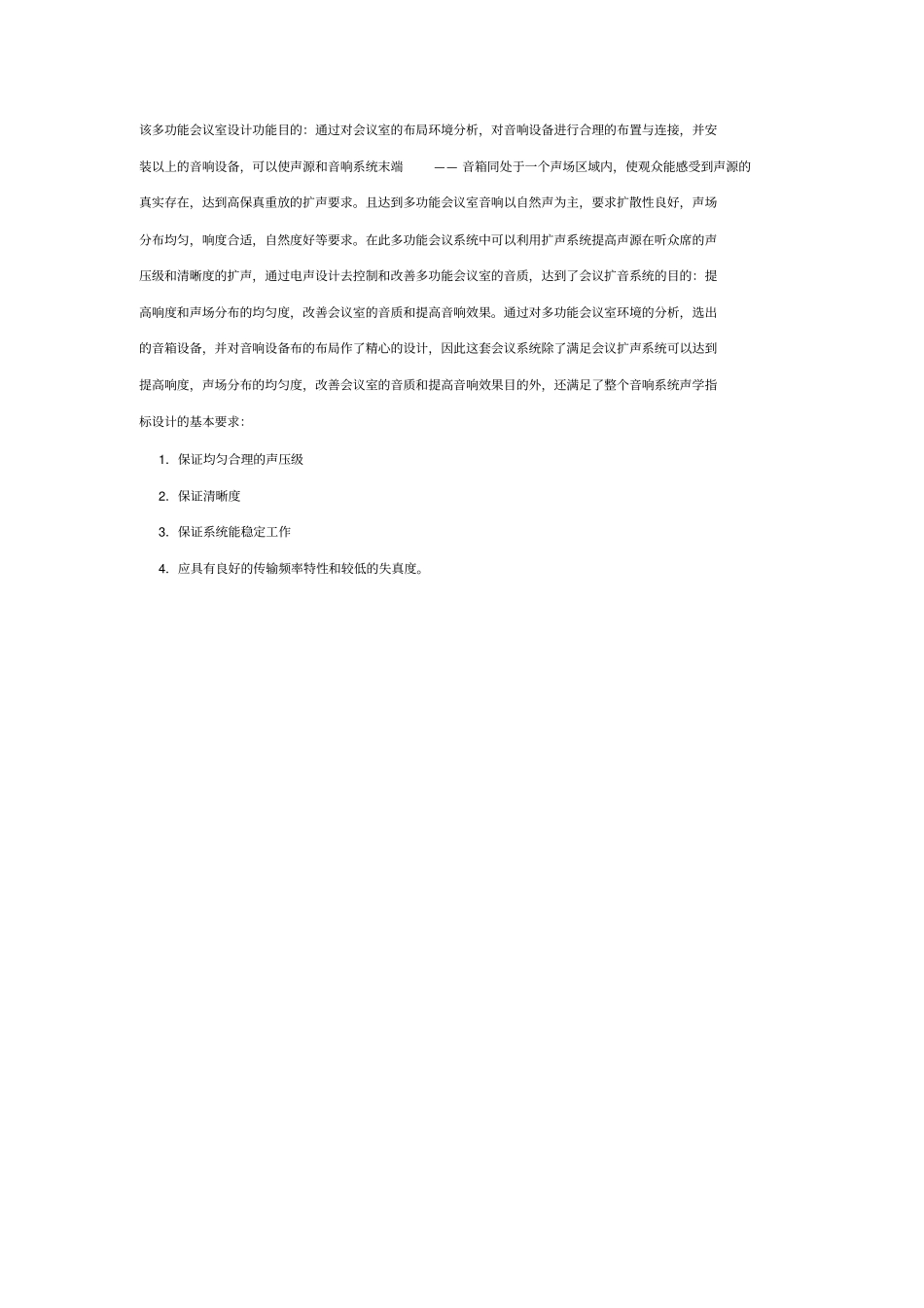

小型会议室系统设计方案一.会议功能设计根据工程的需求，要使会议室能达到良好的扩声效果，达到扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备 （如调音台等） ，放大设备 （如功率放大器） ，重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。1.设配配单：序号设备名称型号数量单位品牌A.音箱1 主扩声音箱KA600 2 只君奥2 补声音箱HY206 6 只君奥B.功放3 主扩功放KB750 1 台君奥4 补声功放KB230 3 台君奥C.音源5 鹅颈会议话筒49Q 6 只选配7 手持无线话筒HT315 1 套君奥8 DVD 机1 台选配D.控制设备9 12路调音台1 台选配E.周边设备10 双31段均衡器EQ3231 1 台君奥11 数字处理器1 台选配会议系统扩声环境的搭建主要由声源设备→调控设备 → 放大设备 →重放设备组成。2.设备连接图：HY206 KB330 KB330 KA600 KB750 该多功能会议室设计功能目的：通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端—— 音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。通过对多功能会议室环境的分析，选出的音箱设备，并对音响设备布的布局作了精心的设计，因此这套会议系统除了满足会议扩声系统可以达到提高响度，声场分布的均匀度，改善会议室的音质和提高音响效果目的外，还满足了整个音响系统声学指标设计的基本要求：1．保证均匀合理的声压级2．保证清晰度3．保证系统能稳定工作4．应具有良好的传输频率特性和较低的失真度。
