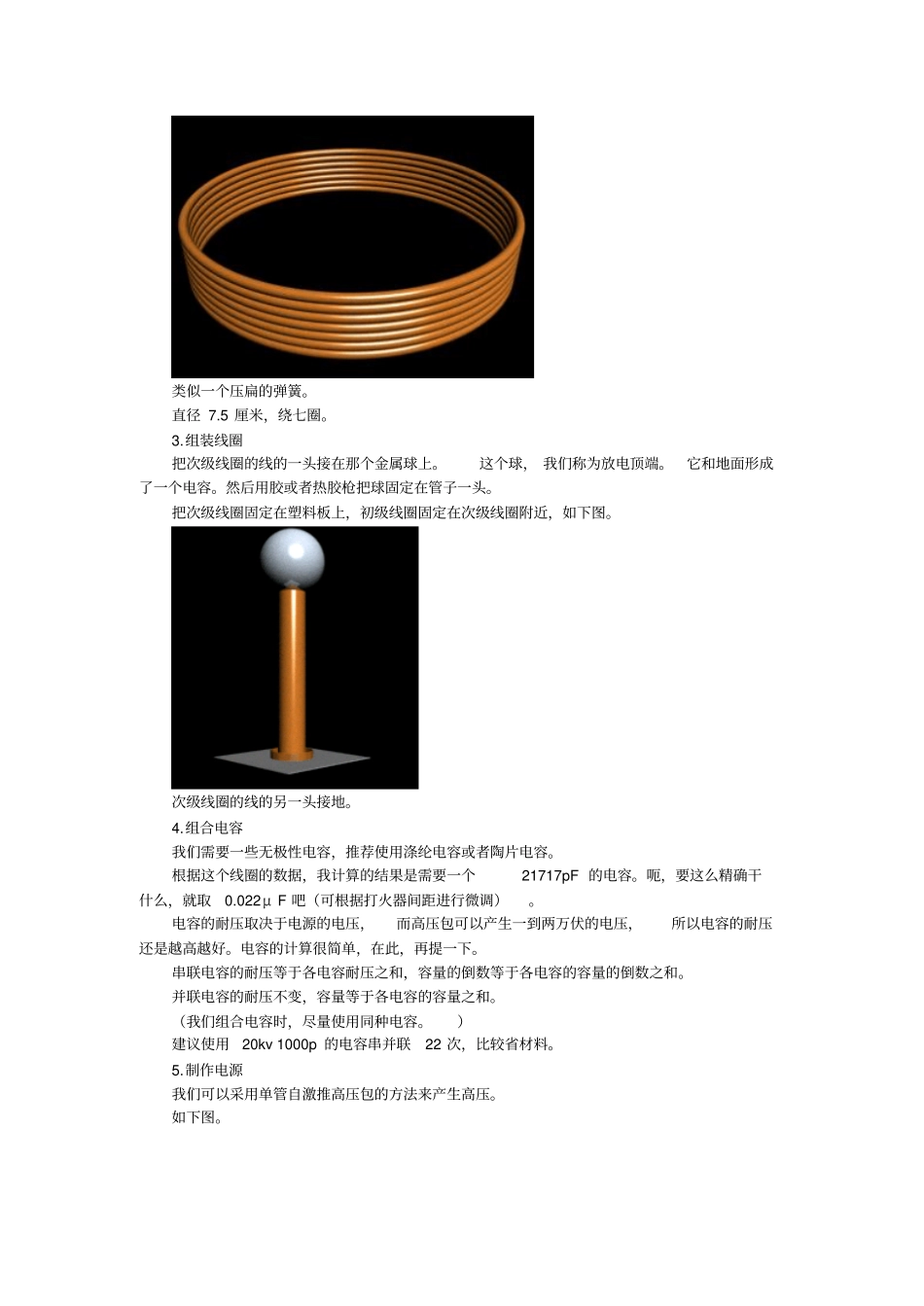

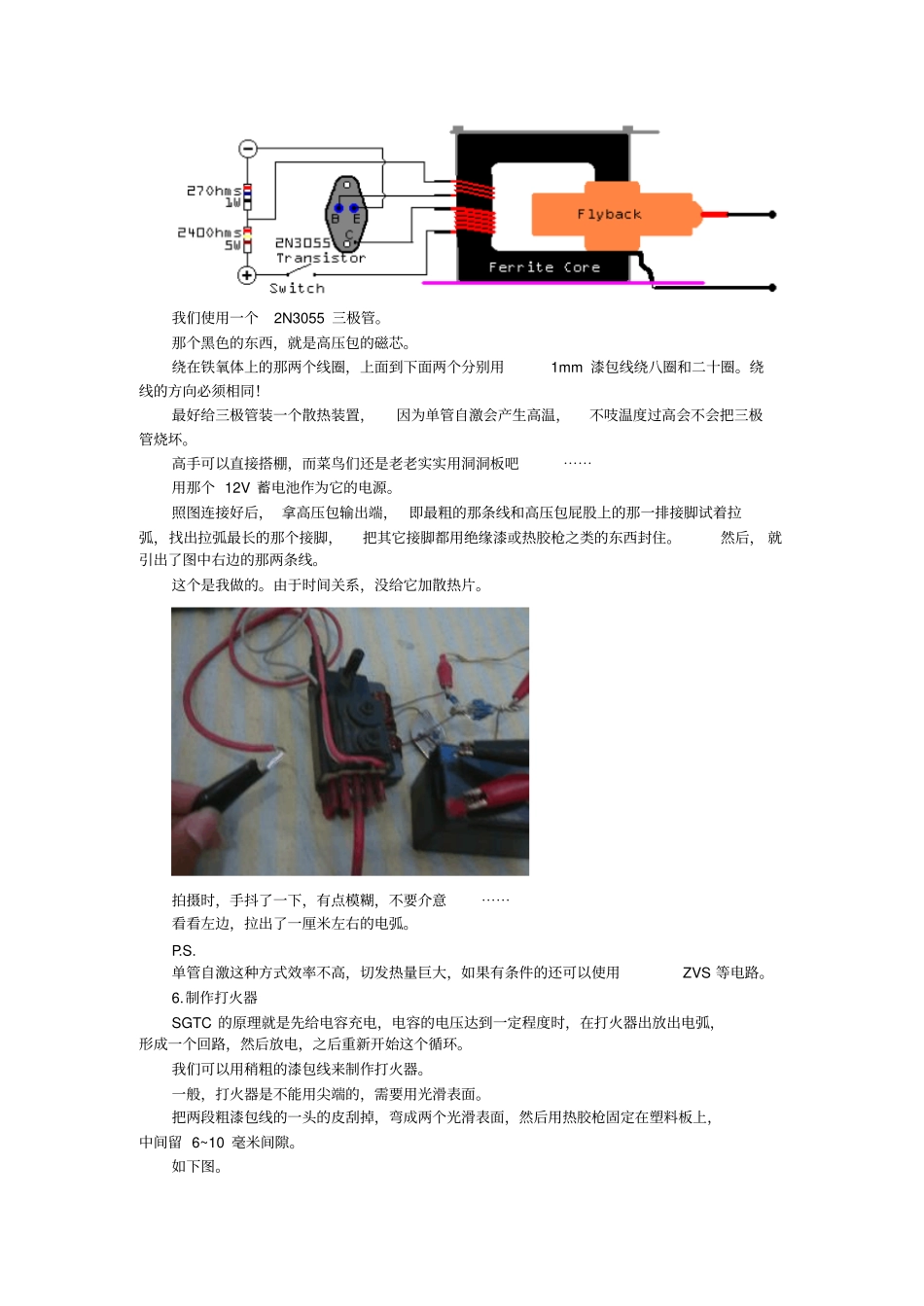

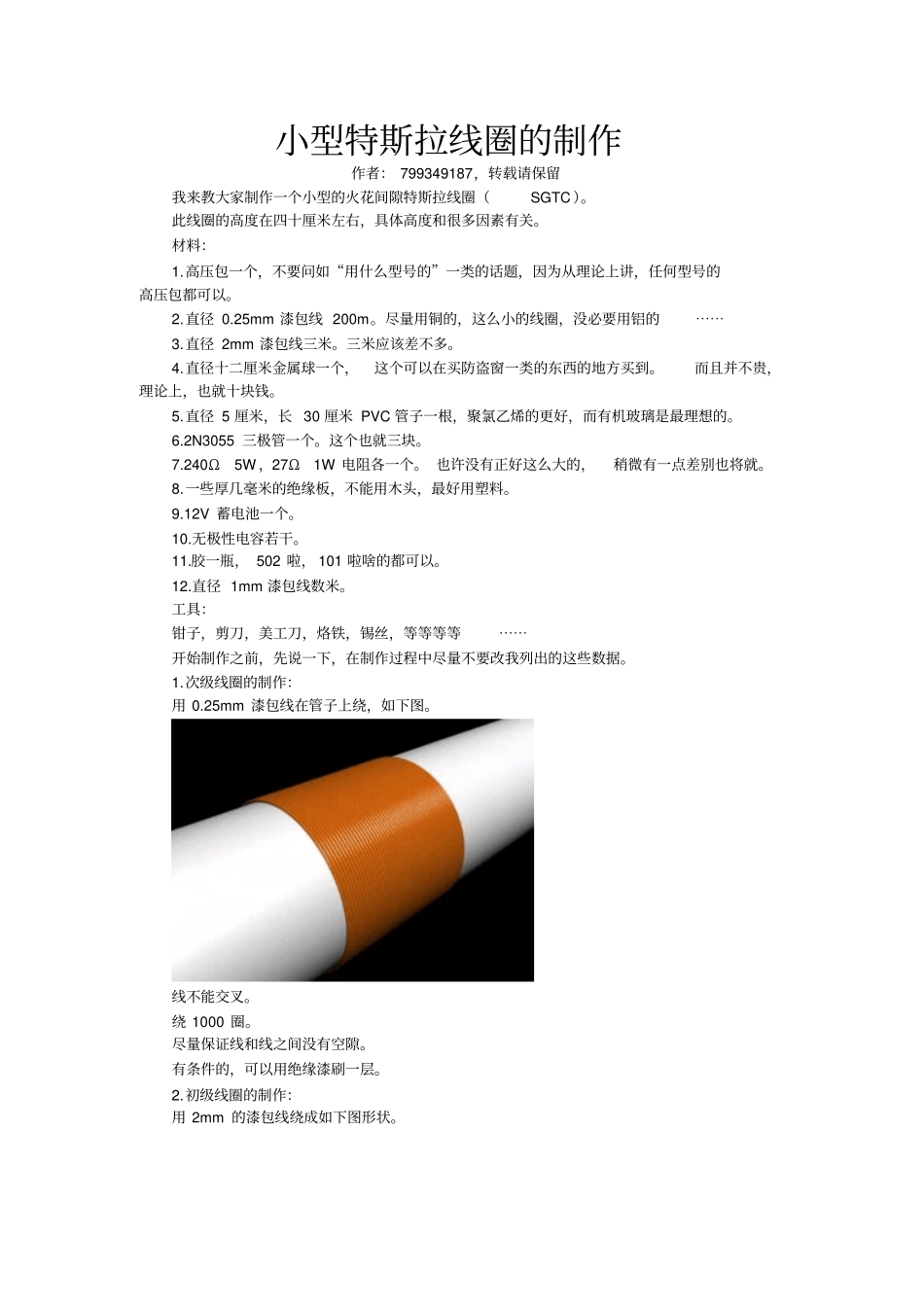

小型特斯拉线圈的制作作者： 799349187，转载请保留我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC ）。此线圈的高度在四十厘米左右，具体高度和很多因素有关。材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。2.直径 0.25mm 漆包线 200m。尽量用铜的，这么小的线圈，没必要用铝的⋯⋯3.直径 2mm 漆包线三米。三米应该差不多。4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。而且并不贵，理论上，也就十块钱。5.直径 5 厘米，长 30 厘米 PVC 管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。6.2N3055 三极管一个。这个也就三块。7.240Ω5W ，27Ω1W 电阻各一个。 也许没有正好这么大的，稍微有一点差别也将就。8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。9.12V 蓄电池一个。10.无极性电容若干。11.胶一瓶， 502 啦， 101 啦啥的都可以。12.直径 1mm 漆包线数米。工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等⋯⋯开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。1.次级线圈的制作：用 0.25mm 漆包线在管子上绕，如下图。线不能交叉。绕 1000 圈。尽量保证线和线之间没有空隙。有条件的，可以用绝缘漆刷一层。2.初级线圈的制作：用 2mm 的漆包线绕成如下图形状。类似一个压扁的弹簧。直径 7.5 厘米，绕七圈。3.组装线圈把次级线圈的线的一头接在那个金属球上。这个球， 我们称为放电顶端。它和地面形成了一个电容。然后用胶或者热胶枪把球固定在管子一头。把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，如下图。次级线圈的线的另一头接地。4.组合电容我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。根据这个线圈的数据，我计算的结果是需要一个21717pF 的电容。呃，要这么精确干什么，就取0.022μ F 吧（可根据打火器间距进行微调）。电容的耐压取决于电源的电压，而高压包可以产生一到两万伏的电压，所以电容的耐压还是越高越好。电容的计算很简单，在此，再提一下。串联电容的耐压等于各电容耐压之和，容量的倒数等于各电容的容量的倒数之和。并联电容的耐压不变，容量等于各电容的容量之和。（我们组合电容时，尽量使用同种电容。）建议使用20kv 1000p 的电容串并联22 次，比较省材料。5.制作电源我们可以采用单管自激推高压包的方法来产生高压。如下图。我们使用一个2N3...
