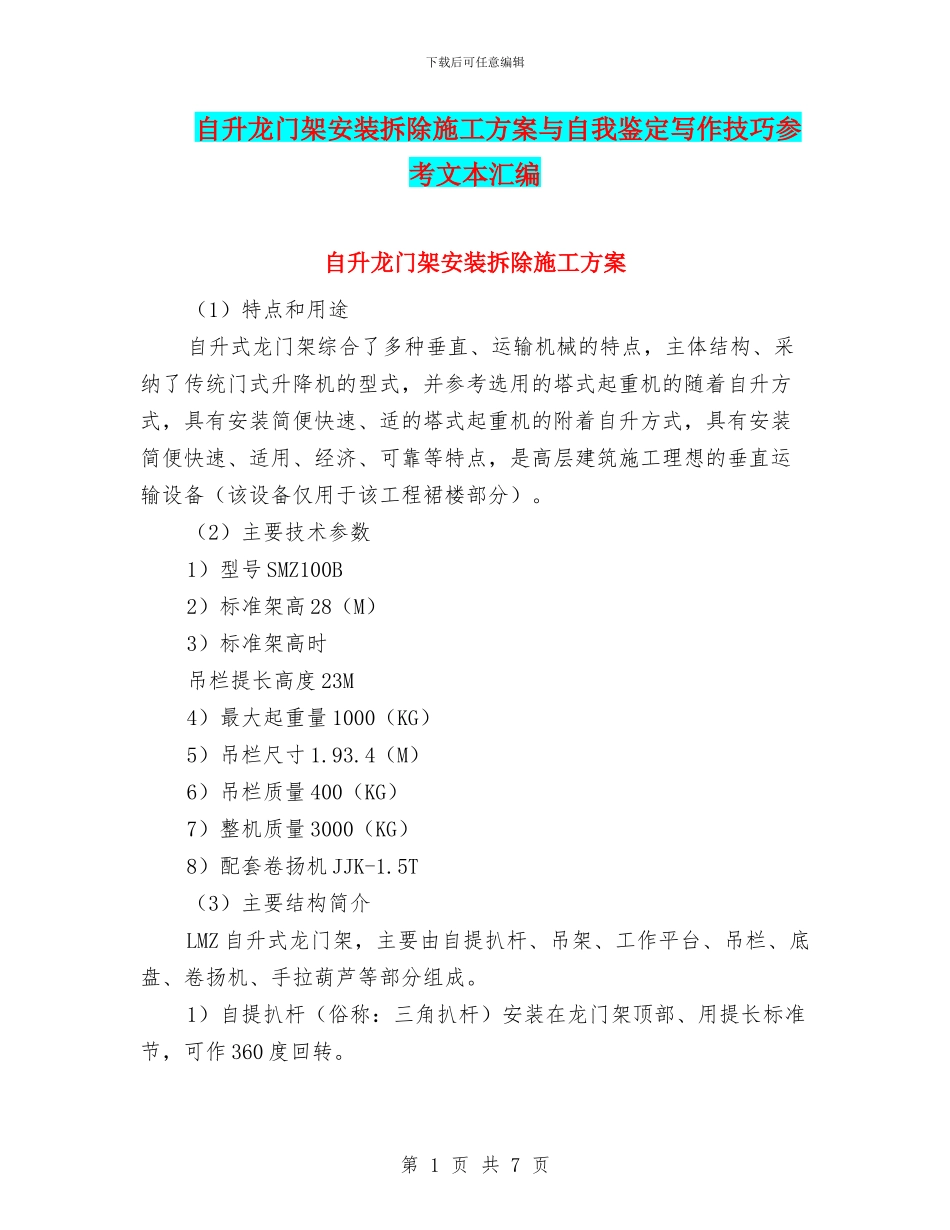

下载后可任意编辑自升龙门架安装拆除施工方案与自我鉴定写作技巧参考文本汇编自升龙门架安装拆除施工方案(1)特点和用途自升式龙门架综合了多种垂直、运输机械的特点,主体结构、采纳了传统门式升降机的型式,并参考选用的塔式起重机的随着自升方式,具有安装简便快速、适的塔式起重机的附着自升方式,具有安装简便快速、适用、经济、可靠等特点,是高层建筑施工理想的垂直运输设备(该设备仅用于该工程裙楼部分)。(2)主要技术参数1)型号 SMZ100B2)标准架高 28(M)3)标准架高时吊栏提长高度 23M4)最大起重量 1000(KG)5)吊栏尺寸 1.93.4(M)6)吊栏质量 400(KG)7)整机质量 3000(KG)8)配套卷扬机 JJK-1.5T(3)主要结构简介LMZ 自升式龙门架,主要由自提扒杆、吊架、工作平台、吊栏、底盘、卷扬机、手拉葫芦等部分组成。1)自提扒杆(俗称:三角扒杆)安装在龙门架顶部、用提长标准节,可作 360 度回转。第 1 页 共 7 页下载后可任意编辑2)吊架(俗称鹅头)它安装在立柱顶端,用于提升工作平台(用手拉葫芦拉升)吊架由角钢,营元钢焊接成。3)工作平台是套在两立柱(立柱由标准节组成)外能沿立柱上、下,而且人能在上面升降龙门架的工作平台。其上设置在沿立柱上、下,滚动的滚轮。4)立柱、由标准节连接而成,其高度根据施工需要而定,本龙门架,最大高度可达 60 米。标准节是由 505 度角钢焊接,其截面尺寸为600mm600mm 的矩形结构,每节 2 米,两端面均有 8 只 17 孔,在标准节中部,焊有 483.5 营,供附着建筑物用。5、吊栏、吊栏在施工中用它来将物料,提升到所需要的层数。在它的侧面装有 8 只滚轮起到沿立柱,上、下的导向作用,在吊栏中部,装有断绳保险装置,在工作时,钢丝绳断裂,保险装置立即动作,将吊栏卡在立柱上,确保吊栏,不掉下来。6、底盘、底长方琪结构,由槽钢焊接而成的,上平面有 16 只 17的孔与标准节连接,下平面有 8 只 17 的孔与混凝土予埋螺栓连接。7、手拉葫芦,起重量为 1 吨,升降龙门架时,挂在吊架(鹅头)的吊环上。8、卷扬机卷扬机为龙门架的配套设备,应在卷扬机的卷筒轴上装超高限位器。(4)安装与使用1)安装自升式龙门架前,应先做基础,基础为 200 号混凝土,面积应比底盘外边缘,大出 20 公分,深度为 500 公分,做混凝土基础前考虑 3 点问题,第一,混凝土基础中心线距墙壁,距离为 3 米,有挑沿时应考虑到挑沿的距离。第二考...
