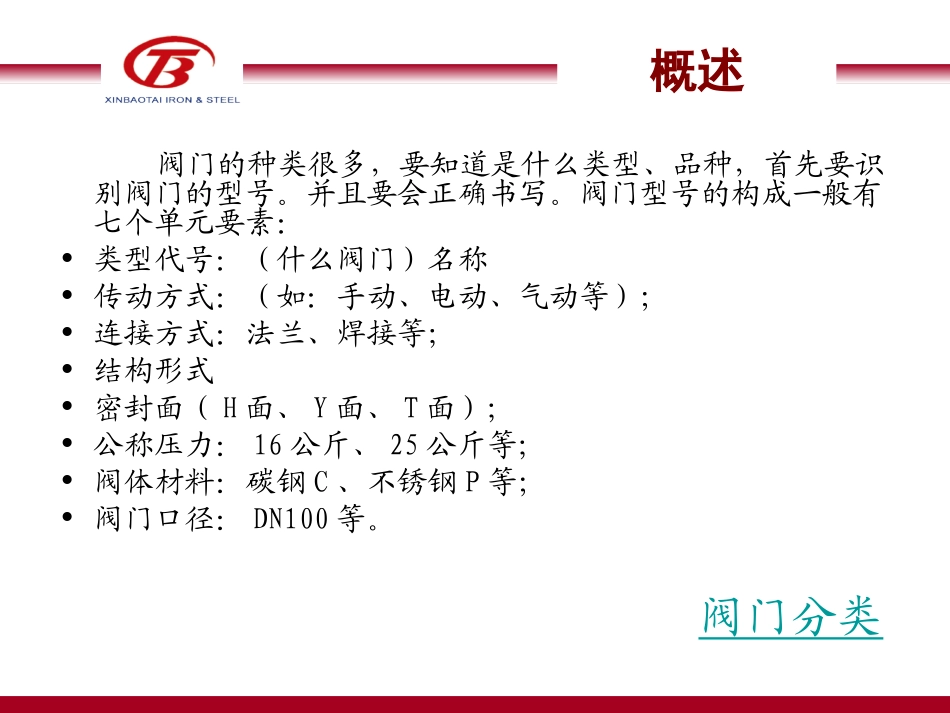

阀门学习材料2014年8月12日阀门就是开关“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。阀的定义阀门的种类很多，要知道是什么类型、品种，首先要识别阀门的型号。并且要会正确书写。阀门型号的构成一般有七个单元要素：•类型代号：（什么阀门）名称•传动方式：（如：手动、电动、气动等）；•连接方式：法兰、焊接等；•结构形式•密封面（H面、Y面、T面）；•公称压力：16公斤、25公斤等；•阀体材料：碳钢C、不锈钢P等；•阀门口径：DN100等。阀门分类概述Z941H-25PDN1001、闸阀（Z）；2、传动形式为电动的（9）；3、连接方式是法兰连接（4）；4、结构形式是明杆楔式单闸阀板（1）；5、密封面材料为Cr13钢（H面）；6、公称压力是25公斤；7、阀体材料是不锈钢（P）俗称1Cr18Ni9Ti；8、阀门的内径：DN100闸阀一般来讲，闸阀在石化、电力行业使用最广泛，主要用在主线管道上，高温、中高温、中大口径都能采用，它的使用介质一般为油品、蒸汽和水，最高温度为425℃。它在安装上没有方向性，可以水平，也可以垂直安装，它的特点是密封性能好。如果它的介质是酸类，哪么我们就不能用碳钢材质，而要使用不锈钢（P），并且最高使用温度为200℃。如果介质还是油品、蒸汽，但它的温度超过425℃，那么我们就应选合金钢材质（I），温度≤550℃。或者不锈钢材质（P），温度≤600℃。当闸阀口径很大时（一般大于1000mm），那么我们应该身客户建议加装直齿轮式或伞齿轮式传动，这样开启就方便了。闸阀的主要缺点是开启高度较大，密封面维修较困难。闸阀J941H-25PDN1001、截止阀（J）；2、传动形式为电动的（9）；3、连接方式是法兰连接（4）；4、结构形式是明杆楔式单闸阀板（1）；5、密封面材料为Cr13钢（H面）；6、公称压力是25公斤；7、阀体材料是不锈钢（P）俗称1Cr18Ni9Ti；8、阀门的内径：DN100截止阀主要用在辅助管道上，口径不宜超过200mm，它的工况使用条件和闸阀相似，但它在安装上是有方向性的（低进高出），一般在蒸气管道上应用最广，它的缺点是流体阻力大。截止阀Q941F-25PDN1001、球阀（Q）；2、传动形式为电动的（9）；3、连接方式是法兰连接（4）；4、结构形式是明杆楔式单闸阀板（1）；5、密封面材料为四氟乙烯（F面）；6、公称压力是25公斤；7、阀体材料是不锈钢（P）俗称1Cr18Ni9Ti；8、阀门的内径：DN100球阀在石油、化工、长输管线等领域有广泛应用。球阀的流体阻力最小，它的阀座分为浮动阀座和固定阀座两种。中小口径（DN200以下）一般采用浮动阀座，它的阀座选型很重要。一般根据它的温度来选，小于150℃用聚四氟乙烯（F），小250℃可以用对位聚苯.PPL，再上去就一定要选金属密封，还有一点要看它的介质中是否有硬质颗粒，这对阀座选型也很重要。要提醒一点，球阀有二球阀，还有三通球阀、四通球阀，这是它和其他阀门不同之处之一。球阀D341X-10DN1001、蝶阀（D）；2、传动形式为涡轮传动（3）；3、连接方式是法兰连接（4）；4、结构形式是中线型（1）；5、密封面材料为橡胶密封（X）；6、公称压力是10公斤；7、阀体材料是铸铁的。8、阀门的内径：DN100蝶阀---手动蝶阀电动（9）气动（6）蝶阀---电动蝶阀、气动蝶阀蝶阀一般分为中线蝶阀和偏心蝶阀，材质分为铸铁、碳钢和不锈钢。铸铁蝶阀一般应用在常温、介质为腐蚀性，压力10公斤左右的系统管道上，一般密封圈为橡胶。在建筑、工业领域中应用很广，特别适用于给排水系统。随着工业领域上的广泛应用，对它的耐腐蚀性耐高温性能也提出了更高要求。近几十年来，偏心蝶阀、硬密封蝶阀被人们越来越认同。蝶阀在管线上能达到关闭和调节流量作用，结构简单，重量轻，开关省力。在采用蝶阀类型中，我们应注意两点：1、防腐性；2、耐高温性。考虑到管道中有些介质具有酸性（或碱性），并且有一定的温度要求（大于80℃），一般的橡胶密封圈己不能使用，而应采用F密封圈（≤150℃）。同时蝶板也应相应更换（用不锈钢板等）。假如腐蚀性和温度有更高的要求，就应采用硬密封蝶阀。如：D373H-16C（P）在传动形式上，一般...
