房屋建筑施工图的画图步骤VIP免费

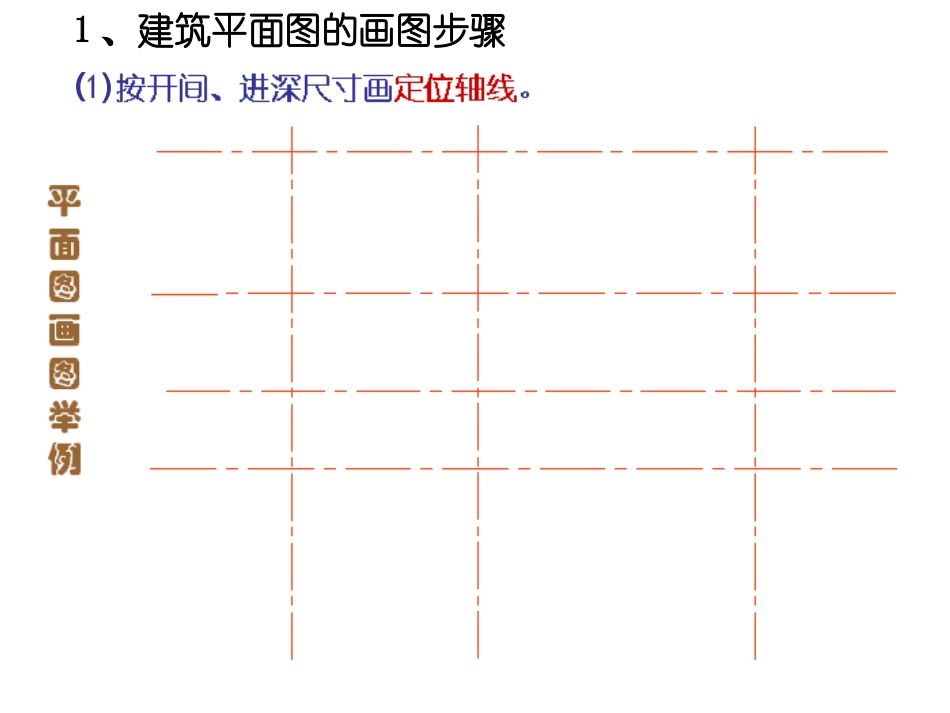

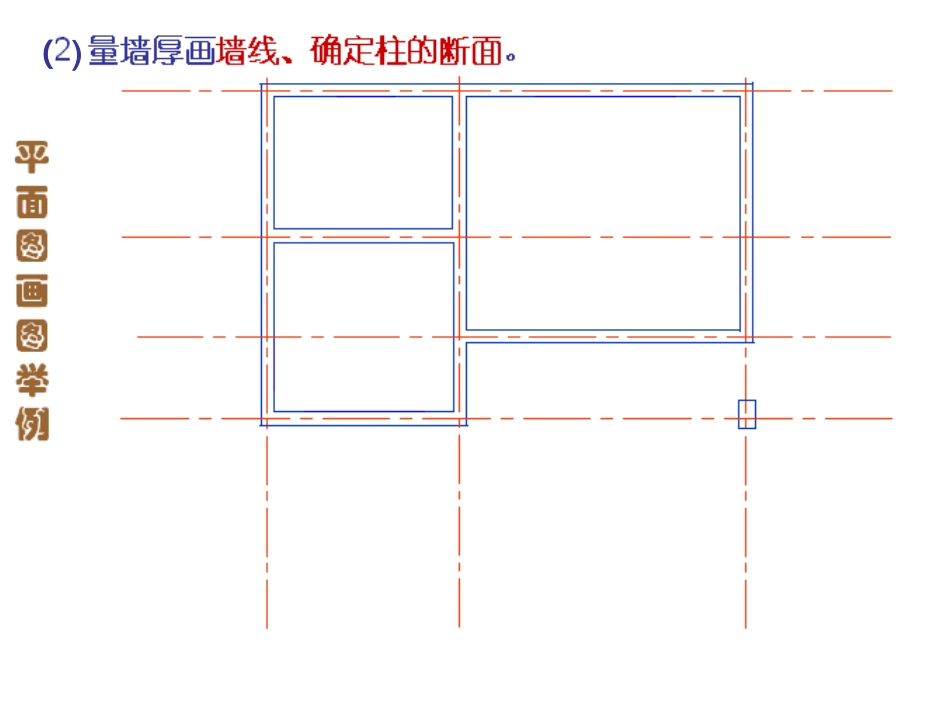

建筑平面图立面图剖面图楼梯平面图的画图步骤)（1、建筑平面图的画图步骤)（)（)（（5）（1）按开间、进深尺寸画定位轴线（2）量墙厚画墙线（3）确定柱断面、门窗洞口位置；画门的开启线，窗线定位（4）画出房屋的细部(如窗台、阳台、室外、台阶、楼梯、雨篷、阳台、室内固定设备等细部)（5）布置标注对轴线编号圆、尺寸标注、门窗编号、标高符号、文字说明如房间名称等位置进行安排调整。先标外部尺寸,再标内部和细部尺寸，按要求轻画字格和数字、字母字高导线（6）底层平面图需要画出指北针,剖切位置符号及其编号（7）认真检查无误后，整理图面，按要求加深、加粗图线（8）书写数字、代号编号、图名、房间名称等文字。（后两项待平、立、剖全部底稿图完成后一起进行）2、平面图的画图步骤ADDBCA1326240330027001800270012010005005004000101012037012015004500120500平面图1:50接待室值班室休息室M-3M-2M-1C-2C-2C-2C-1C-2120900204048602402402406003300210060012012012302400135051001208640125010004901100100012001201000136012076001209002040486024024024010002403060240038024013002404260120240120北-0.150﹢0.0001122双扇单面弹簧门它们分别表示什么门?单扇外开平开门1420在加深图线之前,一定要整理和清洁图面!!（1）画地坪线、根据平面图画首尾定位轴线及外墙线（2）依据层高等高度尺寸画各层楼面线（为画门窗洞口、标注尺寸等作参照基准）、檐口、女儿墙轮廓、屋面等横线（3）画房屋的细部如门窗洞口、窗线、窗台、室外阳台、楼梯间超出屋面的小屋（冲层或塔楼）、柱子、雨水管、、外墙面分格等细部的可见轮廓线（4）布置标注布置标高（楼地面、阳台、檐口、女儿墙、台阶、平台等处标高）、尺寸标注、索引符号及文字说明的位置等，只标注外部尺寸,也只需对外墙轴线进行编号，按要求轻画字格和数字、字母字高导线（5）检查无误后整理图面，按要求加深、加粗图线（6）书写数字、图名等文字。（后两项待平、立、剖全部底稿图完成后一起进行）3、立面图的画图步骤①－③立面图1:5060015035204270180010001502500120900360600500500150120120120－0.150±0.0001.0002.8003.5204.1202.500－0.150±0.0003.4003.520在加深图线之前,一定要整理和清洁图面!!13⑴画室内外地坪线、被剖切到的和首尾定位轴线、各层楼面、屋面等；⑵根据房屋的高度尺寸，画所有被剖切到的墙体断面及未剖切到的墙体等轮廓⑶画被剖切到的门窗洞口、阳台、楼梯平台、屋面女儿墙、檐口、各种梁如门窗洞口上面的过梁、可见的或剖切到的承重梁等的轮廓或断面及其它可见细部轮廓⑷画楼梯、室内固定设备、室外台阶、花池及其它可见的细部⑸布置标注尺寸标注如被剖切到的墙、柱的轴线间距；外部高度方向的总高、定位、细部三道尺寸；其它如墙段、门窗洞口等高度尺寸；标高标注如室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高、索引符号及文字说明等。按要求轻画字格和数字、字母字高导线⑹检查无误后整理图面，按要求加深、加粗图线⑺书写数字、图名等文字（后两项待平、立、剖全部底稿图完成后一起进行）4、剖面图的绘图步骤500500±0.0003.2003.400－0.1501.0004.1202.800±0.0003.4003.5202500130060001500450010006006001201501501800352042701-1剖面图1:50ADB在加深图线之前,一定要整理和清洁图面!!5、画楼梯平面图底稿图作图步骤:①将各层平面图对齐，根据楼梯间的开间、进深画定位轴线;②画墙身厚度、门窗洞位置线及门的开启线;③画楼梯平台宽度、梯段长度及梯井宽度等位置线；④用等分平行线间距的几何作图方法,画楼梯的踏面线（n-1）等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯步级数,并画出上下行箭头线；⑤画出梯井:注意底层平面、标准层平面、顶层平面中的区别;⑥检查底稿并布置标注(尺寸标注及标高标注);⑦加深及加粗图线,标注剖切位置符号及名称;⑧书写图上所有的文字,完成全图。7.
