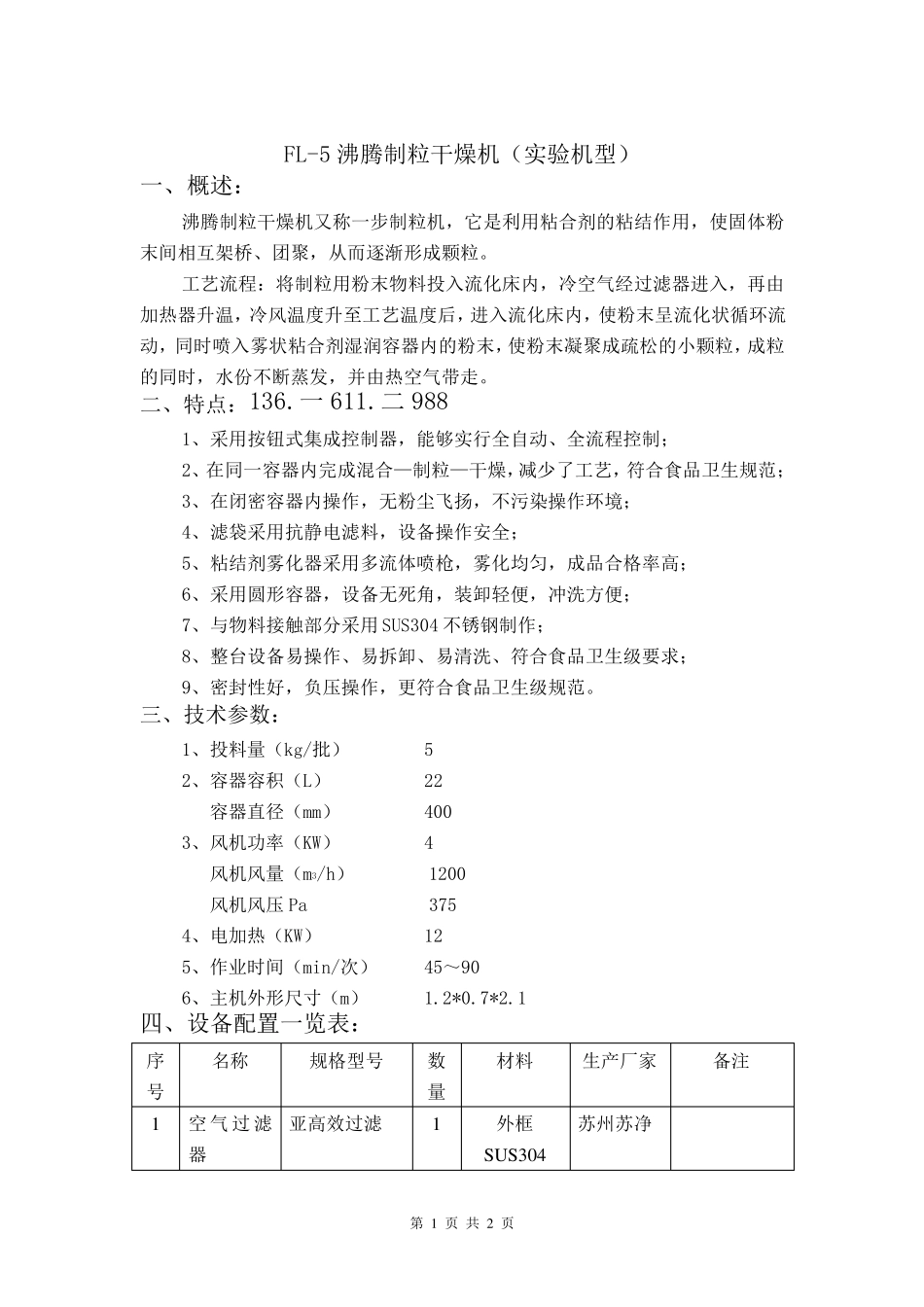

第 1 页 共 2 页 FL-5 沸腾制粒干燥机（实验机型） 一、概述： 沸腾制粒干燥机又称一步制粒机，它是利用粘合剂的粘结作用，使固体粉末间相互架桥、团聚，从而逐渐形成颗粒。 工艺流程：将制粒用粉末物料投入流化床内，冷空气经过滤器进入，再由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走。 二、特点：136.一611.二988 1、采用按钮式集成控制器，能够实行全自动、全流程控制； 2、在同一容器内完成混合—制粒—干燥，减少了工艺，符合食品卫生规范； 3、在闭密容器内操作，无粉尘飞扬，不污染操作环境； 4、滤袋采用抗静电滤料，设备操作安全； 5、粘结剂雾化器采用多流体喷枪，雾化均匀，成品合格率高； 6、采用圆形容器，设备无死角，装卸轻便，冲洗方便； 7、与物料接触部分采用SUS304 不锈钢制作； 8、整台设备易操作、易拆卸、易清洗、符合食品卫生级要求； 9、密封性好，负压操作，更符合食品卫生级规范。 三、技术参数： 1、投料量（kg/批） 5 2、容器容积（L） 22 容器直径（mm） 400 3、风机功率（KW） 4 风机风量（m3/h） 1200 风机风压Pa 375 4、电加热（KW） 12 5、作业时间（min/次） 45～90 6、主机外形尺寸（m） 1.2*0.7*2.1 四、设备配置一览表： 序号 名称 规格型号 数量 材料 生产厂家 备注 1 空气过滤器 亚高效过滤 1 外框SUS304 苏州苏净 第 2 页 共 2 页 2 电加热 12KW 1 不锈钢 常州干燥 3 输液泵 BT00-100M 1 健民 4 主机 1 SUS304 常州干燥 5 风机 4KW 1 Q235-A 常武通风机厂 6 消音器 LF-250 1 Q235-A 常州干燥 7 料车 旋流包衣功能 2 SUS304 常州干燥 两种床板 8 气缸及其组件 6 无锡华禾 9 控制柜 1 常州干燥 正泰电器 10 断路器 DZ47 系列 正泰集团 11 交流接触器 3TB、3TF 系列 正泰集团 12 热继电器 3UA59 系列 正泰电器
