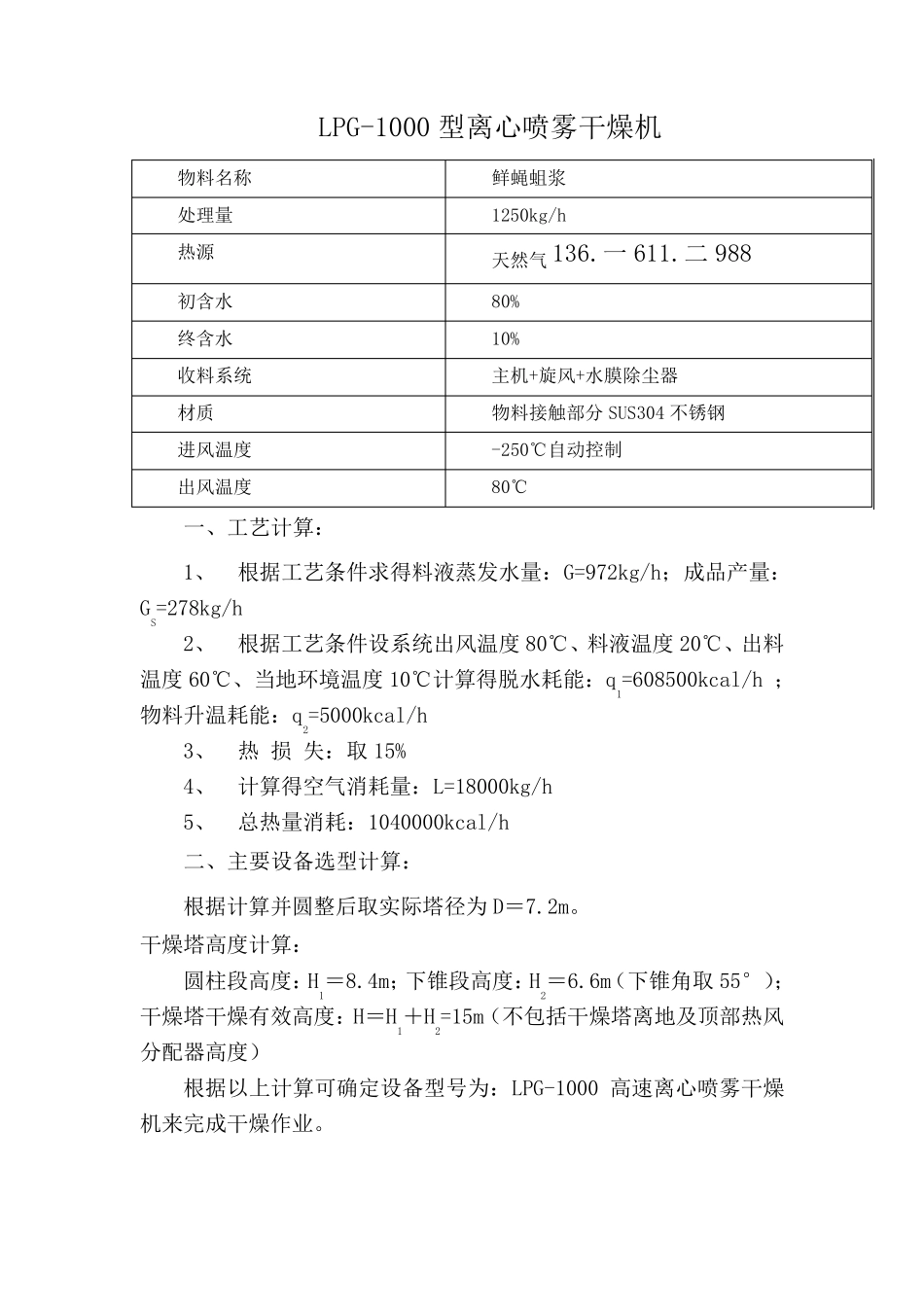

LPG-1000 型离心喷雾干燥机 物料名称 鲜蝇蛆浆 处理量 1250kg/h 热源 天然气136.一611.二988 初含水 80% 终含水 10% 收料系统 主机+旋风+水膜除尘器 材质 物料接触部分SUS304 不锈钢 进风温度 -250℃自动控制 出风温度 80℃ 一、工艺计算： 1、 根据工艺条件求得料液蒸发水量：G=972kg/h；成品产量：GS=278kg/h 2、 根据工艺条件设系统出风温度80℃、料液温度20℃、出料温度60℃、当地环境温度10℃计算得脱水耗能：q1=608500kcal/h ；物料升温耗能：q2=5000kcal/h 3、 热 损 失：取15% 4、 计算得空气消耗量：L=18000kg/h 5、 总热量消耗：1040000kcal/h 二、主要设备选型计算： 根据计算并圆整后取实际塔径为D＝7.2m。 干燥塔高度计算： 圆柱段高度：H1＝8.4m；下锥段高度：H2＝6.6m（下锥角取55°）； 干燥塔干燥有效高度：H＝H1＋H2=15m（不包括干燥塔离地及顶部热风分配器高度） 根据以上计算可确定设备型号为：LPG-1000 高速离心喷雾干燥机来完成干燥作业。 三、 干燥机的工作原理及工艺流程 1、 环境空气，经空气过滤后的洁净空气由送风机送到热风炉加热到要求的空气温度。热风由塔顶经热风分配，均匀地进入塔体内。液体料经料泵把液料送到安装在塔顶的雾化器，进行高速离心雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。瞬间能达到干燥要求。主要出料由主机和一级旋风分离器进行气固分离出料，尾气由引风机排出。 为防止物料干粉在塔体吸附、堆积，在塔体内壁采用镜面抛光处理的同时在塔体适宜部位安装气动振击锤，使粉料及时从出料口排出，保证设备的连续稳定运行。 2、 工艺流程 料浆 给料泵 高速离心雾化器 喷雾热风蜗壳 热风分配器 干燥塔 热 源 一级旋风分离器 风量调节阀 初效过滤器 风量调节阀 引风风机 环境空气 水膜除尘器 四、主塔配置说明及附件选型 1、主塔配置 ⑴ 主塔内径7.2m，有效干燥直段高8.4m，板厚δ=3mm；材质：SUS304不锈钢；内壁作镜面抛光处理。骨架为型钢，材质Q235A；筒体保温，保温厚100mm。塔体外径7.4m，外包彩钢板，板厚δ=0.7mm。 ⑵ 主塔锥体壁厚δ=3mm,内壁作镜面抛光处理。加强筋为加强护板，材质Q235A；筒体保温，保温厚100mm，保温骨架为型钢，材质Q235A；外包彩钢板，板厚δ=0.7mm。 ⑶ 顶部热风分配装置材质：SUS304 不锈钢；顶板为δ=3mm 花纹钢板，材质Q235A。 ⑷ 附件：人孔（清洁门）3 个；照明灯一只。气...
