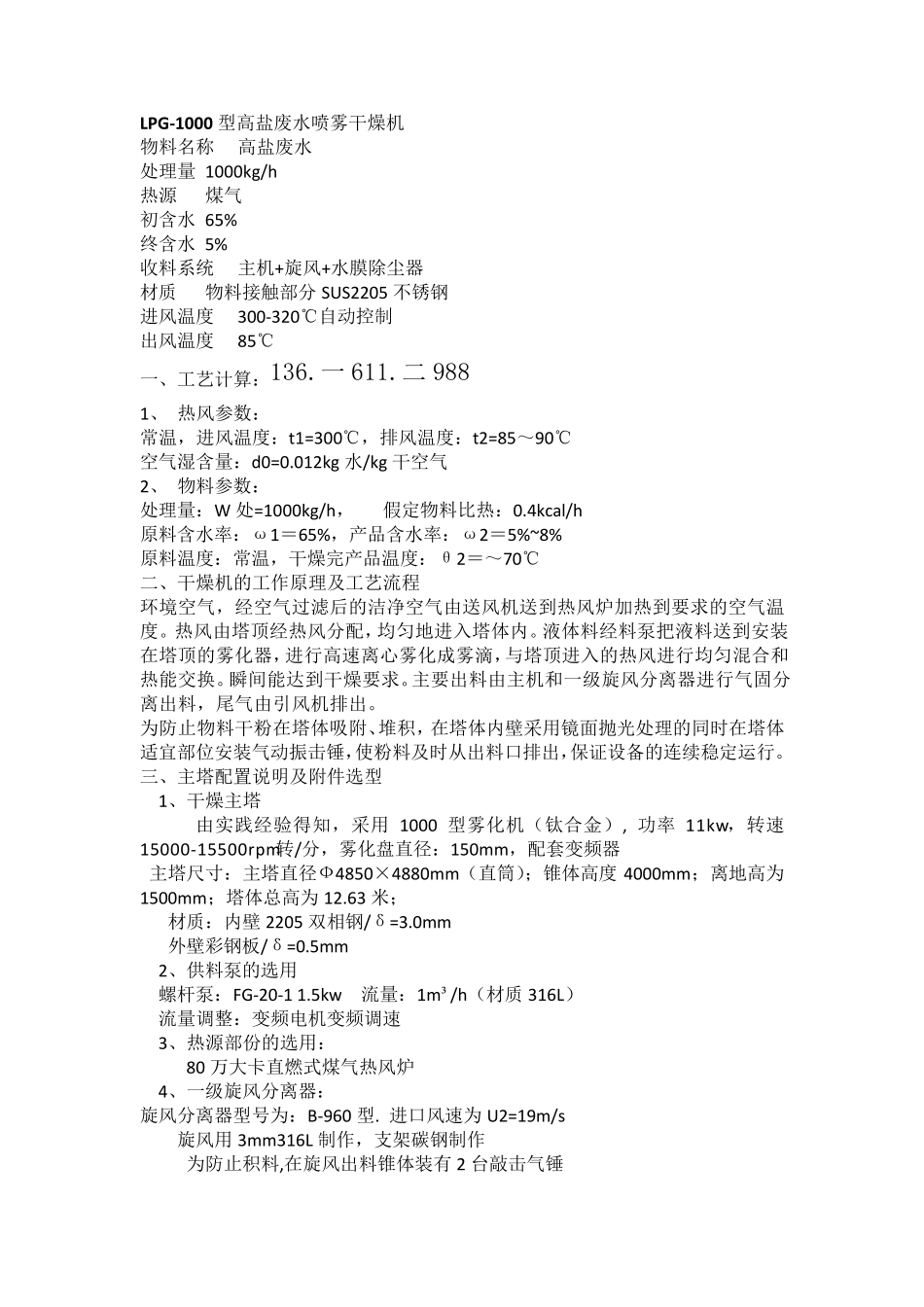

LPG-1000 型高盐废水喷雾干燥机 物料名称 高盐废水 处理量 1000kg/h 热源 煤气 初含水 65% 终含水 5% 收料系统 主机+旋风+水膜除尘器 材质 物料接触部分SUS2205 不锈钢 进风温度 300-320℃自动控制 出风温度 85℃ 一、工艺计算：136.一611.二988 1、 热风参数： 常温，进风温度：t1=300℃，排风温度：t2=85～90℃ 空气湿含量：d0=0.012kg 水/kg 干空气 2、 物料参数： 处理量：W 处=1000kg/h， 假定物料比热：0.4kcal/h 原料含水率：ω1＝65%，产品含水率：ω2＝5%~8% 原料温度：常温，干燥完产品温度：θ2＝～70℃ 二、干燥机的工作原理及工艺流程 环境空气，经空气过滤后的洁净空气由送风机送到热风炉加热到要求的空气温度。热风由塔顶经热风分配，均匀地进入塔体内。液体料经料泵把液料送到安装在塔顶的雾化器，进行高速离心雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。瞬间能达到干燥要求。主要出料由主机和一级旋风分离器进行气固分离出料，尾气由引风机排出。 为防止物料干粉在塔体吸附、堆积，在塔体内壁采用镜面抛光处理的同时在塔体适宜部位安装气动振击锤，使粉料及时从出料口排出，保证设备的连续稳定运行。 三、主塔配置说明及附件选型 1、干燥主塔 由实践经验得知，采用1000 型雾化机（钛合金）, 功率11kw，转速15000-15500rpm转/分，雾化盘直径：150mm，配套变频器 主塔尺寸：主塔直径Ф4850×4880mm（直筒）；锥体高度4000mm；离地高为1500mm；塔体总高为12.63 米； 材质：内壁2205 双相钢/δ=3.0mm 外壁彩钢板/δ=0.5mm 2、供料泵的选用 螺杆泵：FG-20-1 1.5kw 流量：1m³/h（材质316L） 流量调整：变频电机变频调速 3、热源部份的选用： 80 万大卡直燃式煤气热风炉 4、一级旋风分离器： 旋风分离器型号为：B-960 型. 进口风速为U2=19m/s 旋风用3mm316L 制作，支架碳钢制作 为防止积料,在旋风出料锥体装有2 台敲击气锤 星型卸料器：BGFY-6L-1.1kw 1 台 材质：316L 组件 5、引风机的选用： 风机型号：9-19-10D-30kw 风 量：6440～12450m3/h，风压：5840～5495Pa 配调风阀，带整体之架 6、送风机的选用： 风机型号：4-72-6C 4kw 风 量：1389~881m3/h，风压：7367~14734Pa 配调风阀，带整体之架 注：风量及风压通过调风阀任意控制 7、洗涤塔的选用：（客户自备） 选用洗涤塔型号为：PL-1650 配水泵：1.1kw 四、设备配置明细及材料说...
