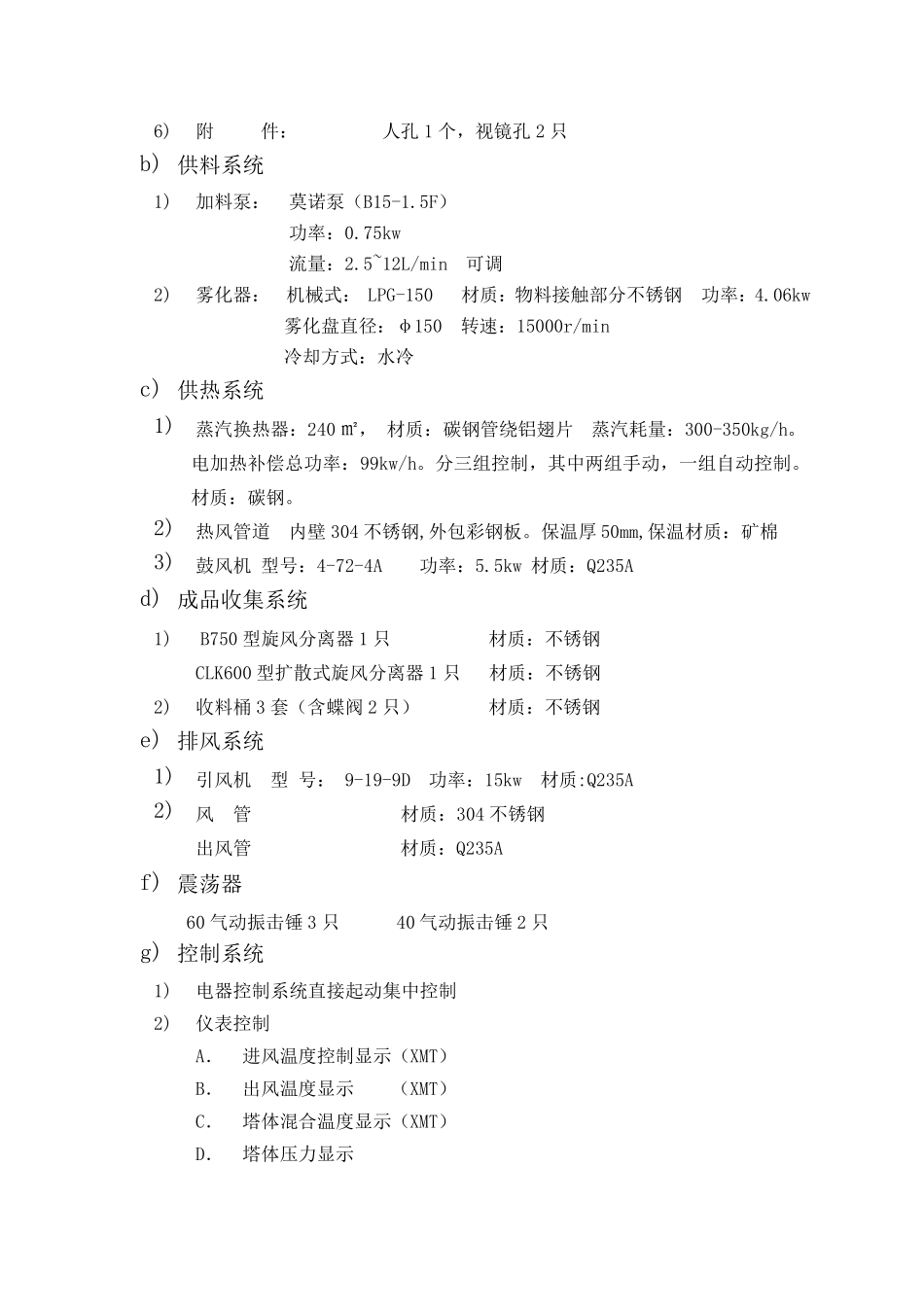

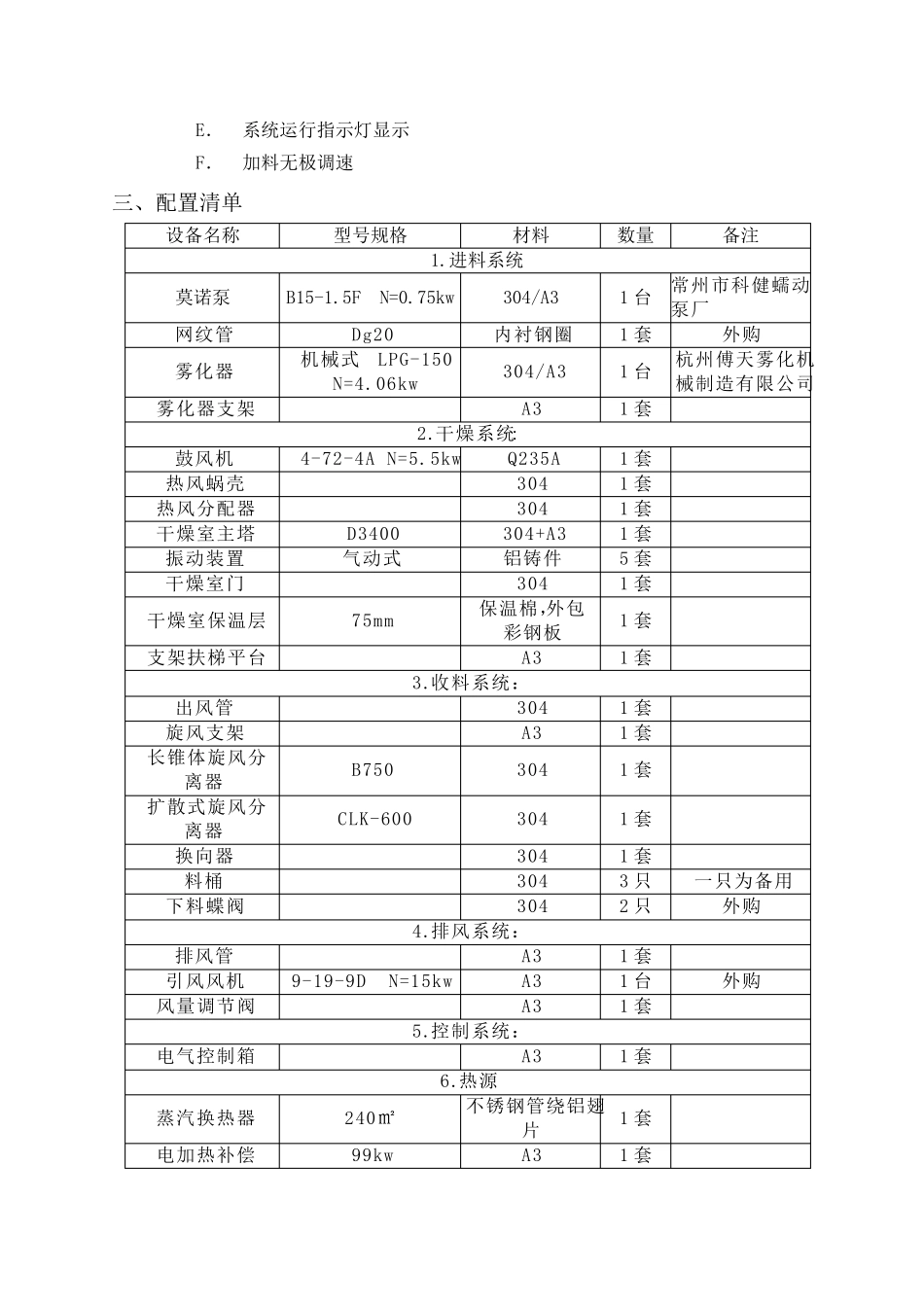

LPG-150 标准型离心喷雾干燥机 技术计划书 一、 工作原理 环境空气，经空气过滤后的洁净空气由送风机送到空气换热器加热到要求的空气温度。热风由塔顶经热风分配，均匀地进入塔体内。液体料经螺杆泵把液料送到安装在塔顶的雾化器，进行雾化成雾滴，与塔顶进入的热风进行均匀混合和热能交换。瞬间能达到干燥要求。主要出料由二级旋风分离器进行气固分离，于旋风底部出料，尾气由引风机直接排空。 二、 设备技术参数及系统设计范围 （1）技术条件136.一611.二988 1、设备型号：标准型LPG-150 2、热源：蒸汽加电加热补偿 3、设备材质：物料接触部分SUS304 不锈钢，其它碳钢 （2）设备主要技术参数 1、 进风温度：180-220℃可调 2、 出风温度：75-100℃ 3、 水份最大蒸发量：150kg/h 4、 雾化器转动形式：机械传动 5、 热源：蒸汽（表压0.7-0.8Mpa）加电加热补偿 6、 设备总功率：125kw/h 7、 成品收集方式：二级旋风分离器收料 8、 电源与电压：380V 50HZ 三相 9、 安装场地：室内 （3）主体系统 a) 干燥主机 1) 主 塔： φ3400 2) 内壁材质： SUS304 焊缝抛光处理 3) 热风分配系统： 材质SUS304 4) 保温厚度及材质： 保温厚75mm，矿棉 5) 外包材质：彩钢板 δ=0.5； 6) 附 件： 人孔1 个，视镜孔2 只 b) 供料系统 1) 加料泵： 莫诺泵（B15-1.5F） 功率：0.75kw 流量：2.5~12L/min 可调 2) 雾化器： 机械式： LPG-150 材质：物料接触部分不锈钢 功率：4.06kw 雾化盘直径：φ150 转速：15000r/min 冷却方式：水冷 c) 供热系统 1) 蒸汽换热器：240 ㎡， 材质：碳钢管绕铝翅片 蒸汽耗量：300-350kg/h。 电加热补偿总功率：99kw/h。分三组控制，其中两组手动，一组自动控制。材质：碳钢。 2) 热风管道 内壁304 不锈钢,外包彩钢板。保温厚50mm,保温材质：矿棉 3) 鼓风机 型号：4-72-4A 功率：5.5kw 材质：Q235A d) 成品收集系统 1) B750 型旋风分离器1 只 材质：不锈钢 CLK600 型扩散式旋风分离器1 只 材质：不锈钢 2) 收料桶3 套（含蝶阀2 只） 材质：不锈钢 e) 排风系统 1) 引风机 型 号： 9-19-9D 功率：15kw 材质:Q235A 2) 风 管 材质：304 不锈钢 出风管 材质：Q235A f) 震荡器 60 气动振击锤3 只 40 气动振击锤2 只 g) 控制系统 1) 电器控制系统直接起动集中控制 2) 仪表控制 A． 进风温度控制显示...
