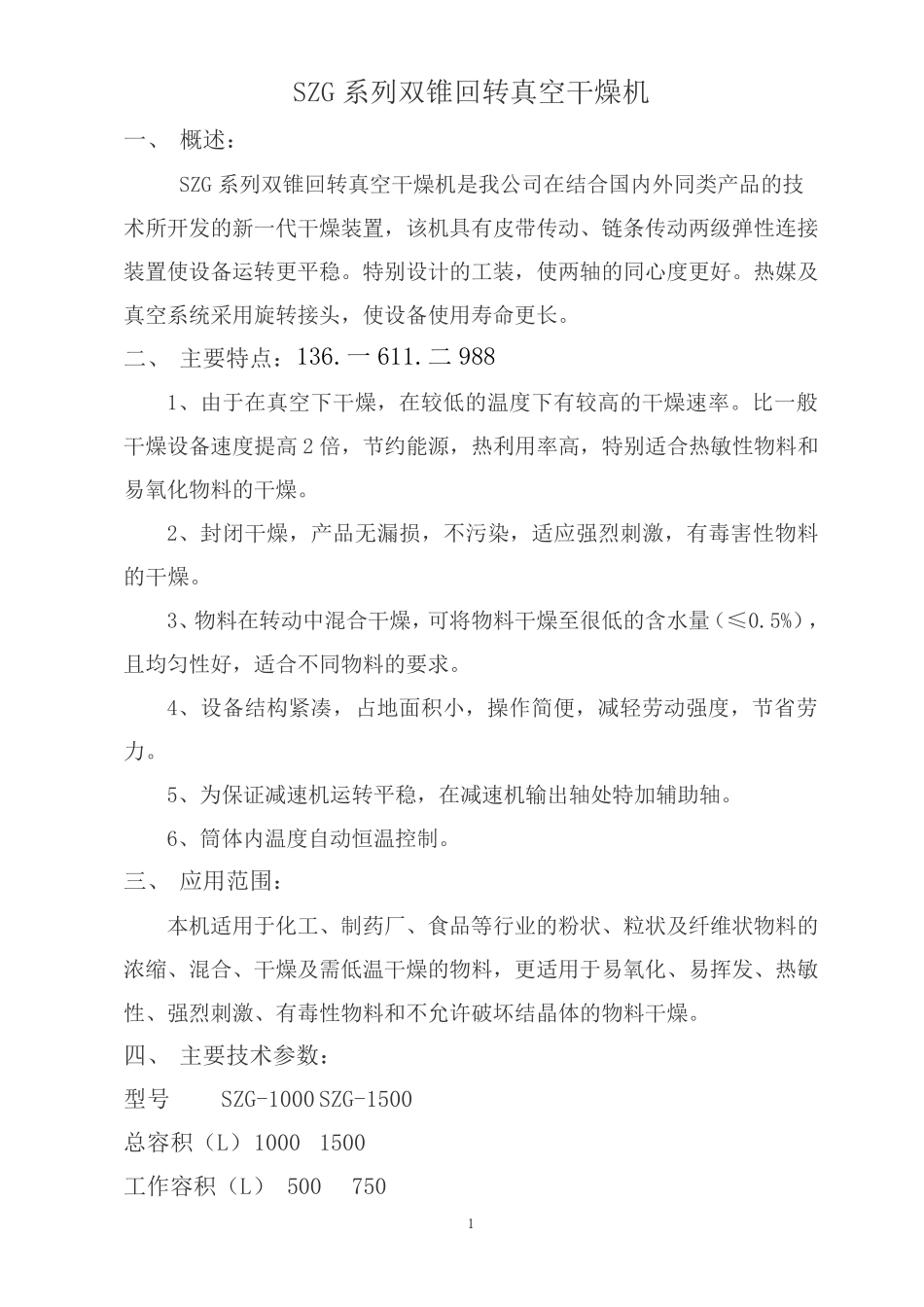

1 SZG 系列双锥回转真空干燥机 一、 概述： SZG 系列双锥回转真空干燥机是我公司在结合国内外同类产品的技 术所开发的新一代干燥装置，该机具有皮带传动、链条传动两级弹性连接装置使设备运转更平稳。特别设计的工装，使两轴的同心度更好。热媒及真空系统采用旋转接头，使设备使用寿命更长。 二、 主要特点：136.一611.二988 1、由于在真空下干燥，在较低的温度下有较高的干燥速率。比一般干燥设备速度提高2 倍，节约能源，热利用率高，特别适合热敏性物料和易氧化物料的干燥。 2、封闭干燥，产品无漏损，不污染，适应强烈刺激，有毒害性物料的干燥。 3、物料在转动中混合干燥，可将物料干燥至很低的含水量（≤0.5%），且均匀性好，适合不同物料的要求。 4、设备结构紧凑，占地面积小，操作简便，减轻劳动强度，节省劳力。 5、为保证减速机运转平稳，在减速机输出轴处特加辅助轴。 6、筒体内温度自动恒温控制。 三、 应用范围： 本机适用于化工、制药厂、食品等行业的粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料，更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料干燥。 四、 主要技术参数： 型号 SZG-1000 SZG-1500 总容积（L） 1000 1500 工作容积（L） 500 750 2 转速(r/min) 8 8 电机功率(kw) 3 4 罐内设计压力(Mpa) -0.09～0.096 -0.09～0.096 夹层设计压力(Mpa) 0.3 0．3 五、 主要配置一览表： 序号 名称 规格型号 数量 材料 生产厂家 备注 1 内壁 1 常州干燥 2 夹层 1 A3 常州干燥 3 外封 1 常州干燥 4 机架 12#槽钢 1 A3 常州干燥 5 机架外封 1 常州干燥 6 旋转接头 1000 型QSZ-G50-25 1500 型QSZ-G65-32 1 副 山东腾洲 7 轴承 1 套 瓦房店 8 真空罩 1 常州干燥 9 蝶阀 φ200 1 SUS304 常州干燥 10 进汽口 φ25 1 SUS304 常州干燥 11 出水口 φ25 1 SUS304 常州干燥 12 真空口 φ45 1 SUS304 常州干燥 13 压力表 Y100 1 上海天川 14 减速机 1000 型WPA135 1/40 1500 型WPA147 1/40 1 杭州杰牌 15 电机 Y100L2-4 3KW Y112M-4 4KW 1 贝德电机 16 保温 1 超细玻璃棉 山东义和 17 配件 1 套 常州干燥 3 控制系统 断路器 DZ47 系列 浙江正泰 温控仪 XMT 系列 浙江余姚 热电阻 WAP Pt100 1 浙江余姚 交流接触器 CJS 系列 浙江正泰 过栽保护器 NR 系列 浙江正泰 控制按钮 LAY3 系列 浙江正泰 4 5
