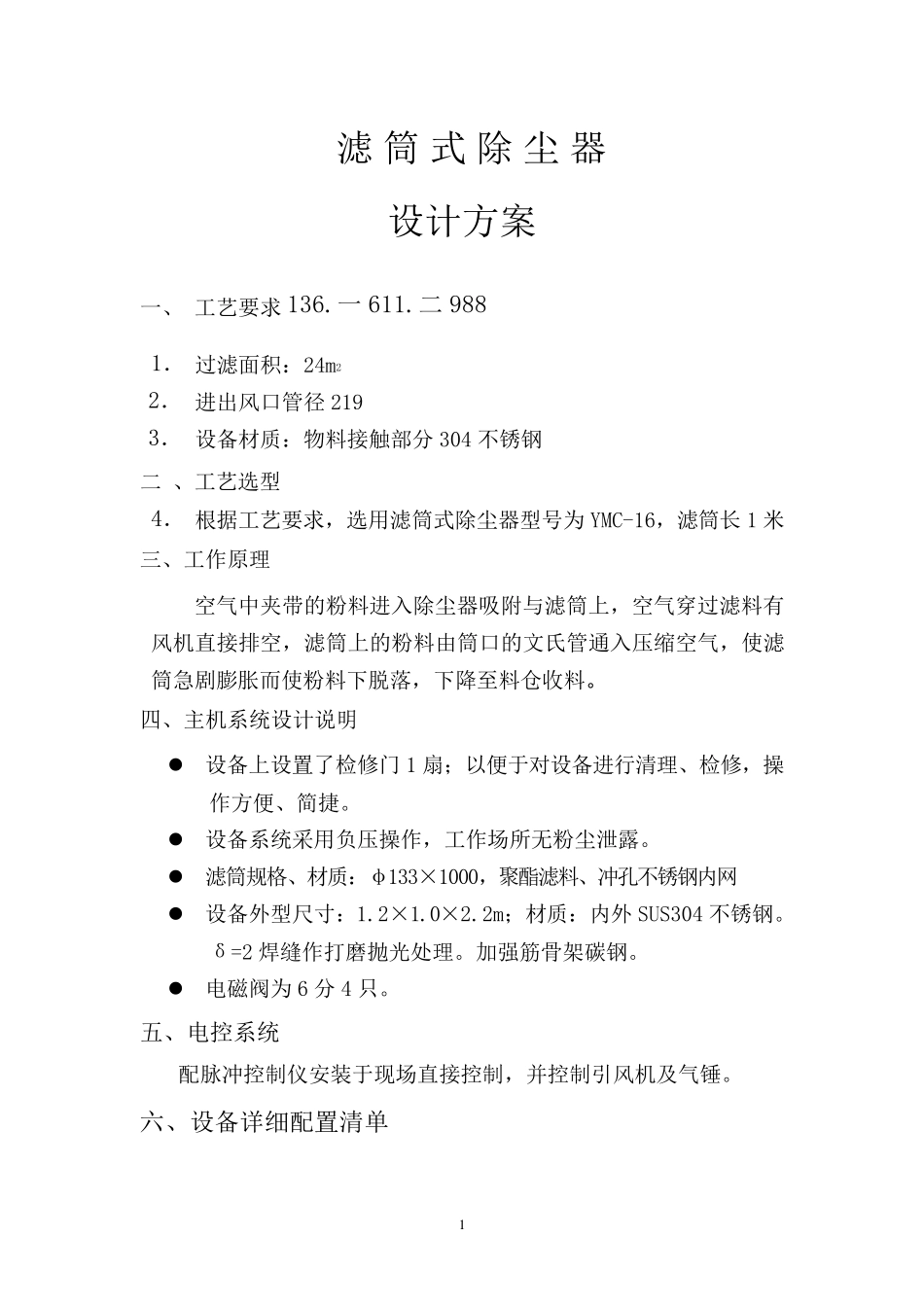

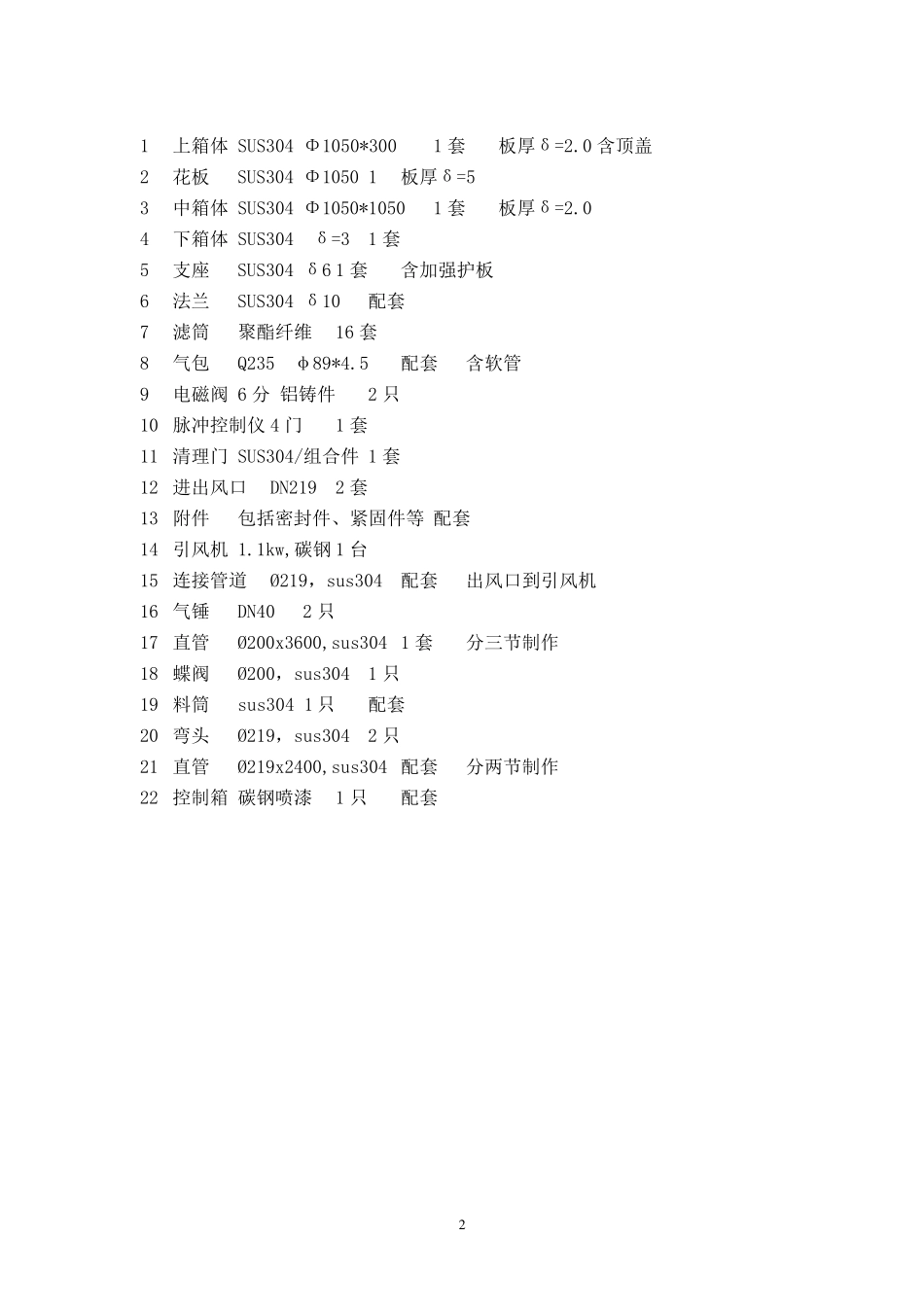

1 滤筒式除尘器 设计方案 一、 工艺要求136.一611.二988 1． 过滤面积：24m2 2． 进出风口管径219 3． 设备材质：物料接触部分304 不锈钢 二 、工艺选型 4． 根据工艺要求，选用滤筒式除尘器型号为YMC-16，滤筒长1 米 三、工作原理 空气中夹带的粉料进入除尘器吸附与滤筒上，空气穿过滤料有风机直接排空，滤筒上的粉料由筒口的文氏管通入压缩空气，使滤筒急剧膨胀而使粉料下脱落，下降至料仓收料。 四、主机系统设计说明 设备上设置了检修门1 扇；以便于对设备进行清理、检修，操作方便、简捷。 设备系统采用负压操作，工作场所无粉尘泄露。 滤筒规格、材质：φ133×1000，聚酯滤料、冲孔不锈钢内网 设备外型尺寸：1.2×1.0×2.2m；材质：内外SUS304 不锈钢。δ=2 焊缝作打磨抛光处理。加强筋骨架碳钢。 电磁阀为6 分4 只。 五、电控系统 配脉冲控制仪安装于现场直接控制，并控制引风机及气锤。 六、设备详细配置清单 2 1 上箱体 SUS304 Φ1050*300 1 套 板厚δ=2.0 含顶盖 2 花板 SUS304 Φ1050 1 板厚δ=5 3 中箱体 SUS304 Φ1050*1050 1 套 板厚δ=2.0 4 下箱体 SUS304 δ=3 1 套 5 支座 SUS304 δ6 1 套 含加强护板 6 法兰 SUS304 δ10 配套 7 滤筒 聚酯纤维 16 套 8 气包 Q235 φ89*4.5 配套 含软管 9 电磁阀 6 分 铝铸件 2 只 10 脉冲控制仪 4 门 1 套 11 清理门 SUS304/组合件 1 套 12 进出风口 DN219 2 套 13 附件 包括密封件、紧固件等 配套 14 引风机 1.1kw,碳钢 1 台 15 连接管道 Ø219，sus304 配套 出风口到引风机 16 气锤 DN40 2 只 17 直管 Ø200x3600,sus304 1 套 分三节制作 18 蝶阀 Ø200，sus304 1 只 19 料筒 sus304 1 只 配套 20 弯头 Ø219，sus304 2 只 21 直管 Ø219x2400,sus304 配套 分两节制作 22 控制箱 碳钢喷漆 1 只 配套
