YPG2900减水剂专用喷雾干燥机方案VIP免费

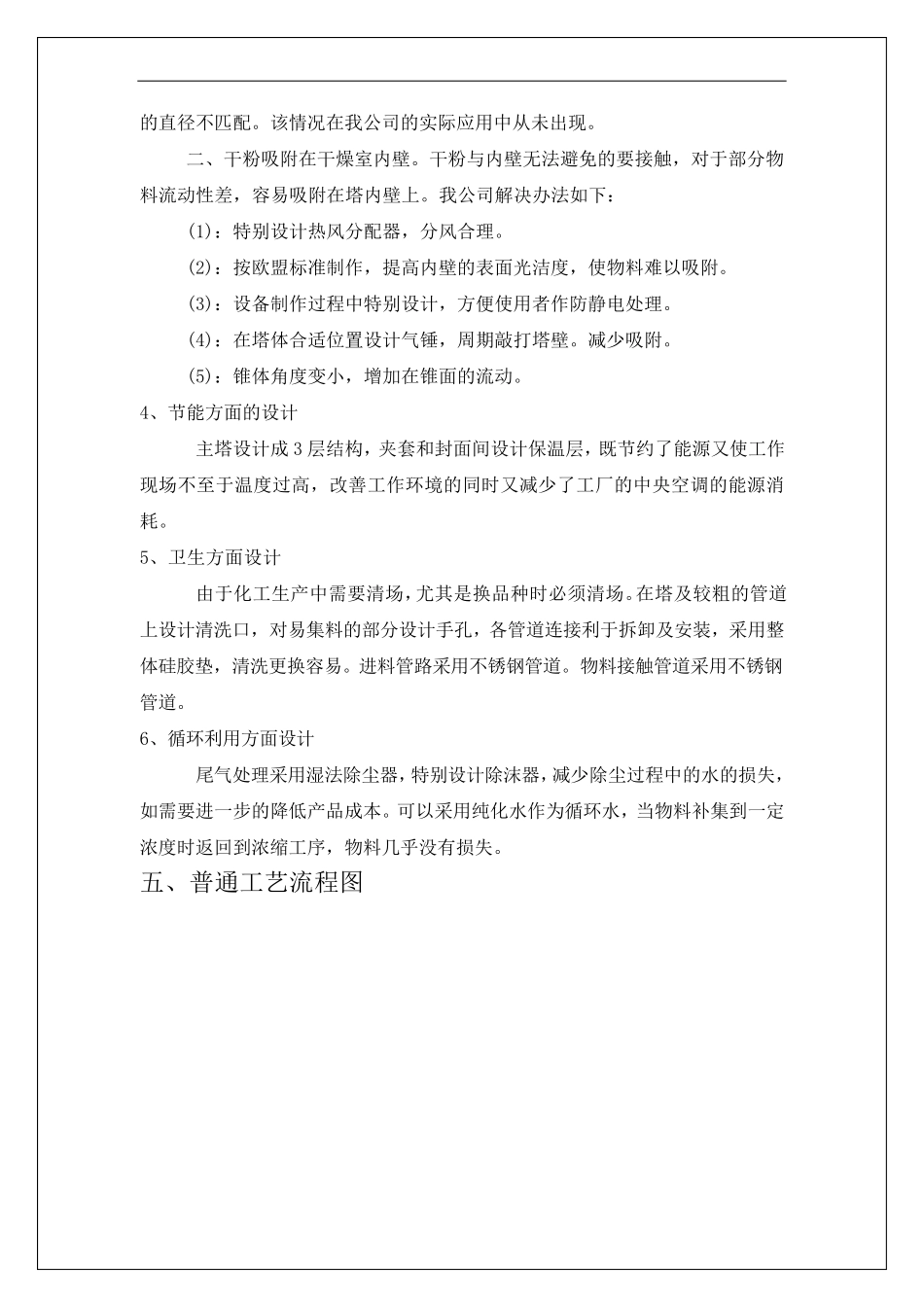

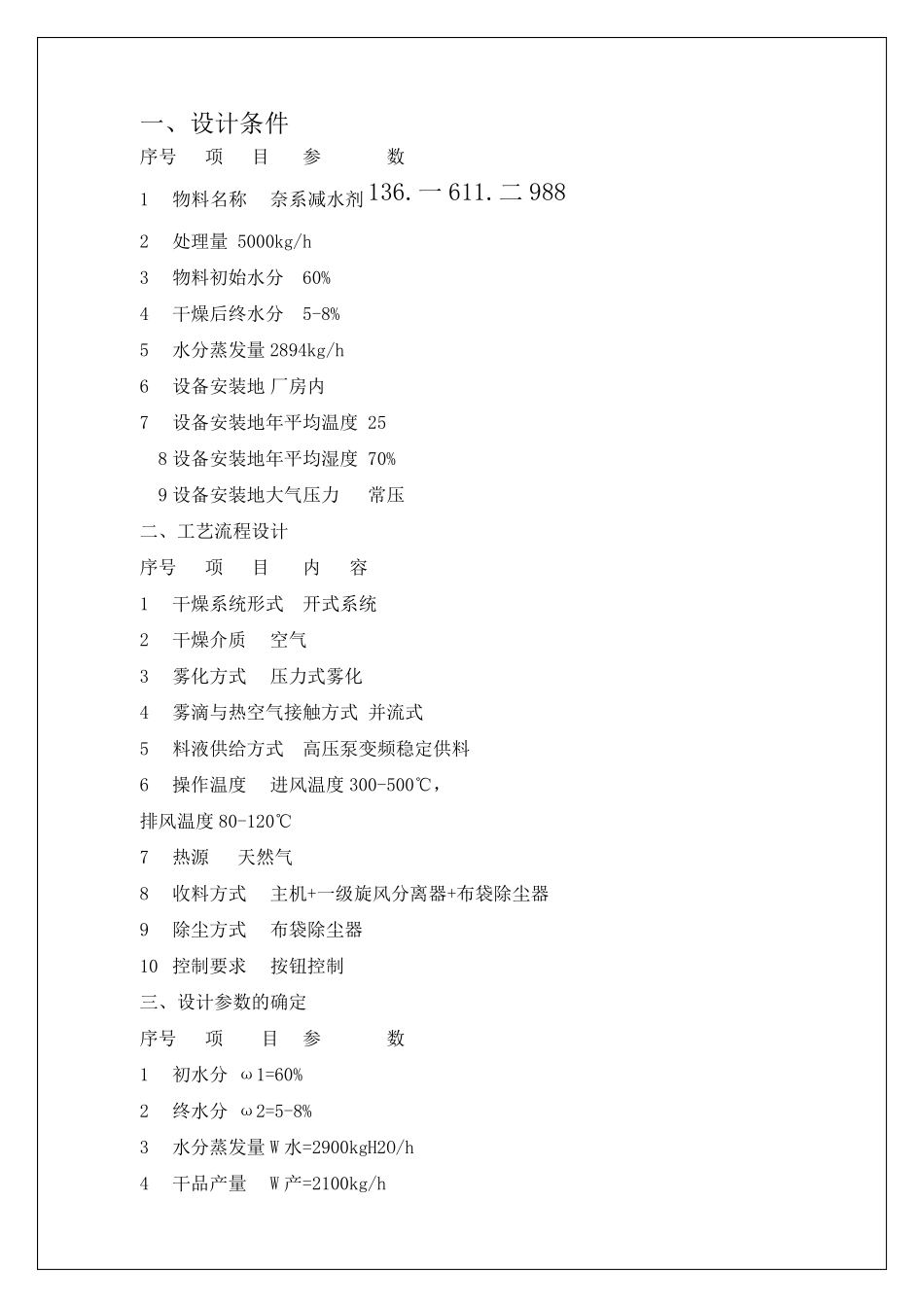

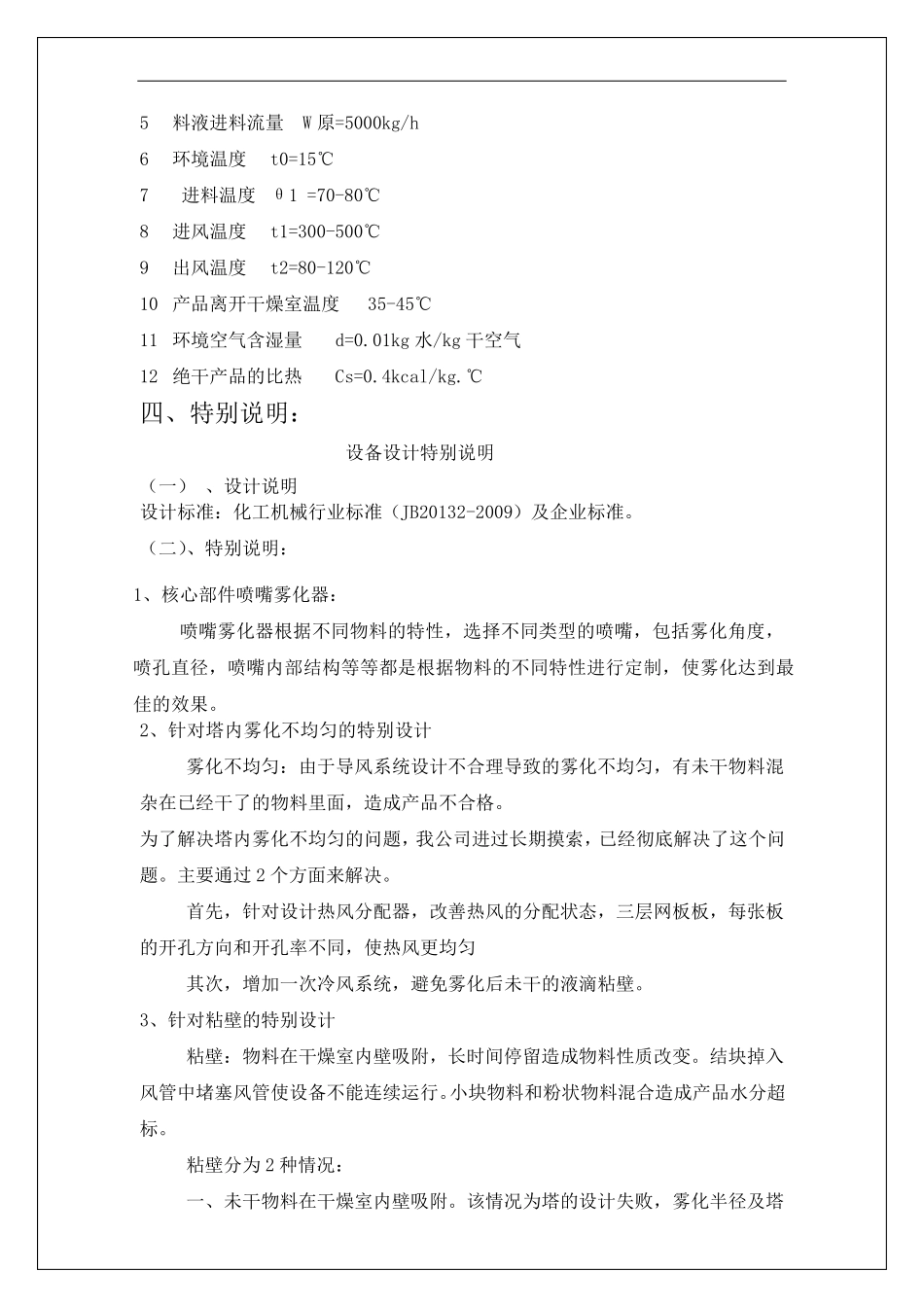

一、设计条件 序号 项 目 参 数 1 物料名称 奈系减水剂136.一611.二988 2 处理量 5000kg/h 3 物料初始水分 60% 4 干燥后终水分 5-8% 5 水分蒸发量 2894kg/h 6 设备安装地 厂房内 7 设备安装地年平均温度 25 8 设备安装地年平均湿度 70% 9 设备安装地大气压力 常压 二、工艺流程设计 序号 项 目 内 容 1 干燥系统形式 开式系统 2 干燥介质 空气 3 雾化方式 压力式雾化 4 雾滴与热空气接触方式 并流式 5 料液供给方式 高压泵变频稳定供料 6 操作温度 进风温度300-500℃， 排风温度80-120℃ 7 热源 天然气 8 收料方式 主机+一级旋风分离器+布袋除尘器 9 除尘方式 布袋除尘器 10 控制要求 按钮控制 三、设计参数的确定 序号 项 目 参 数 1 初水分 ω1=60% 2 终水分 ω2=5-8% 3 水分蒸发量 W 水=2900kgH2O/h 4 干品产量 W 产=2100kg/h 5 料液进料流量 W 原=5000kg/h 6 环境温度 t0=15℃ 7 进料温度 θ1 =70-80℃ 8 进风温度 t1=300-500℃ 9 出风温度 t2=80-120℃ 10 产品离开干燥室温度 35-45℃ 11 环境空气含湿量 d=0.01kg 水/kg 干空气 12 绝干产品的比热 Cs=0.4kcal/kg.℃ 四、特别说明： 设备设计特别说明 （一） 、设计说明 设计标准：化工机械行业标准（JB20132-2009）及企业标准。 （二）、特别说明： 1、核心部件喷嘴雾化器： 喷嘴雾化器根据不同物料的特性，选择不同类型的喷嘴，包括雾化角度，喷孔直径，喷嘴内部结构等等都是根据物料的不同特性进行定制，使雾化达到最佳的效果。 2、针对塔内雾化不均匀的特别设计 雾化不均匀：由于导风系统设计不合理导致的雾化不均匀，有未干物料混杂在已经干了的物料里面，造成产品不合格。 为了解决塔内雾化不均匀的问题，我公司进过长期摸索，已经彻底解决了这个问题。主要通过2 个方面来解决。 首先，针对设计热风分配器，改善热风的分配状态，三层网板板，每张板的开孔方向和开孔率不同，使热风更均匀 其次，增加一次冷风系统，避免雾化后未干的液滴粘壁。 3、针对粘壁的特别设计 粘壁：物料在干燥室内壁吸附，长时间停留造成物料性质改变。结块掉入风管中堵塞风管使设备不能连续运行。小块物料和粉状物料混合造成产品水分超标。 粘壁分为2 种情况： 一、未干物料在干燥室内壁吸附。该情况为塔的设计失败，雾化半径及塔 的直径不匹配。该情况在我公司的实...
