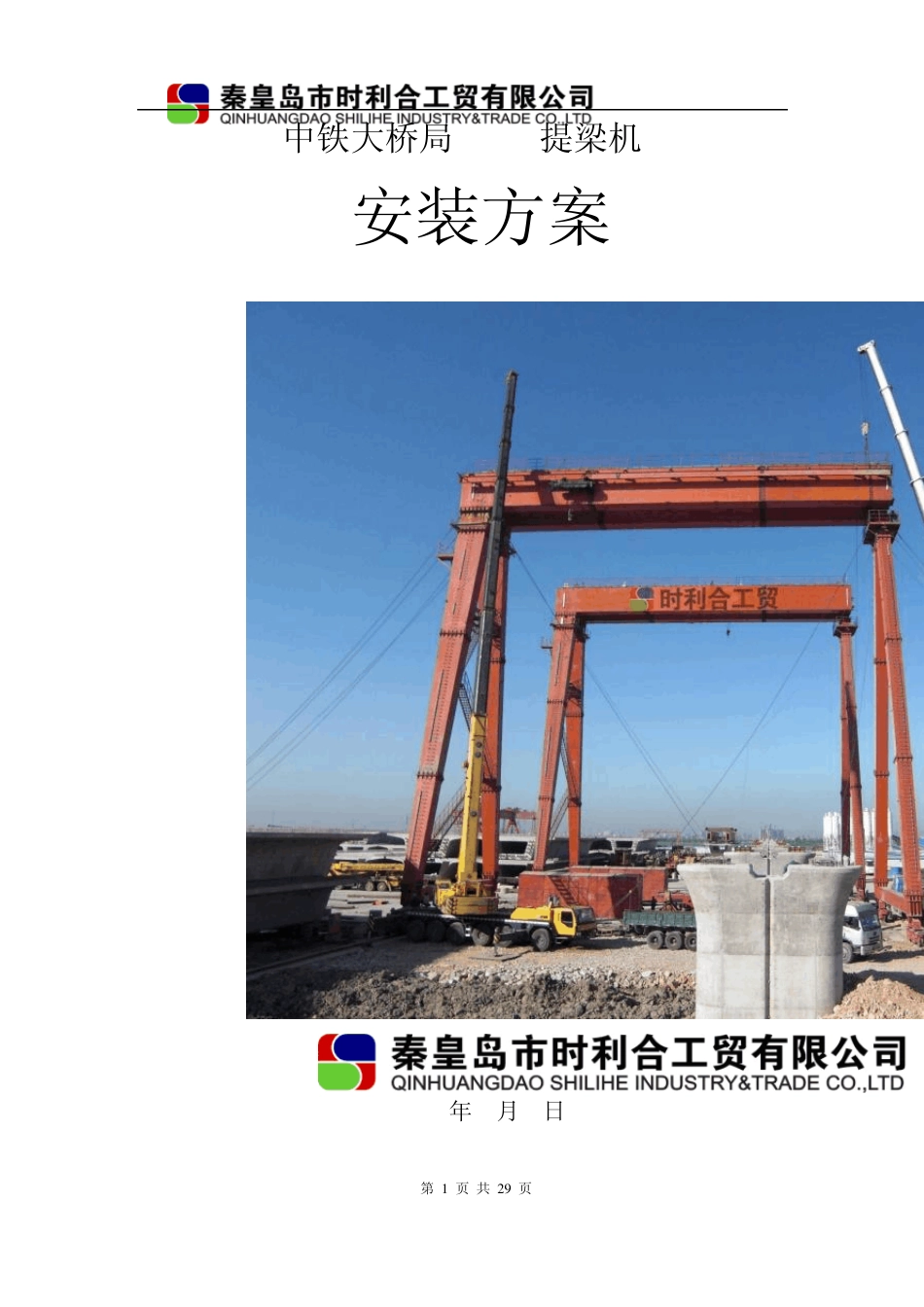

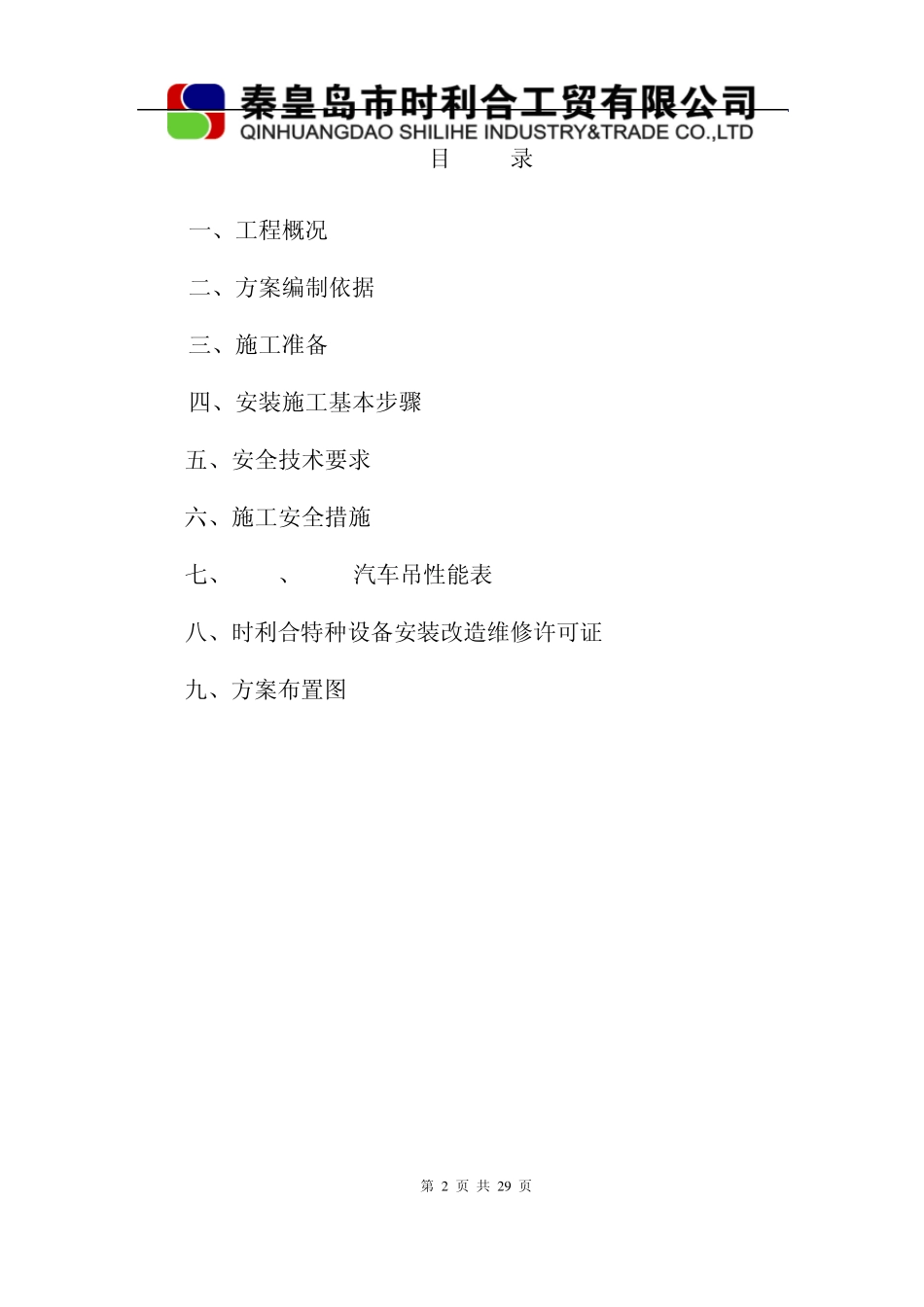

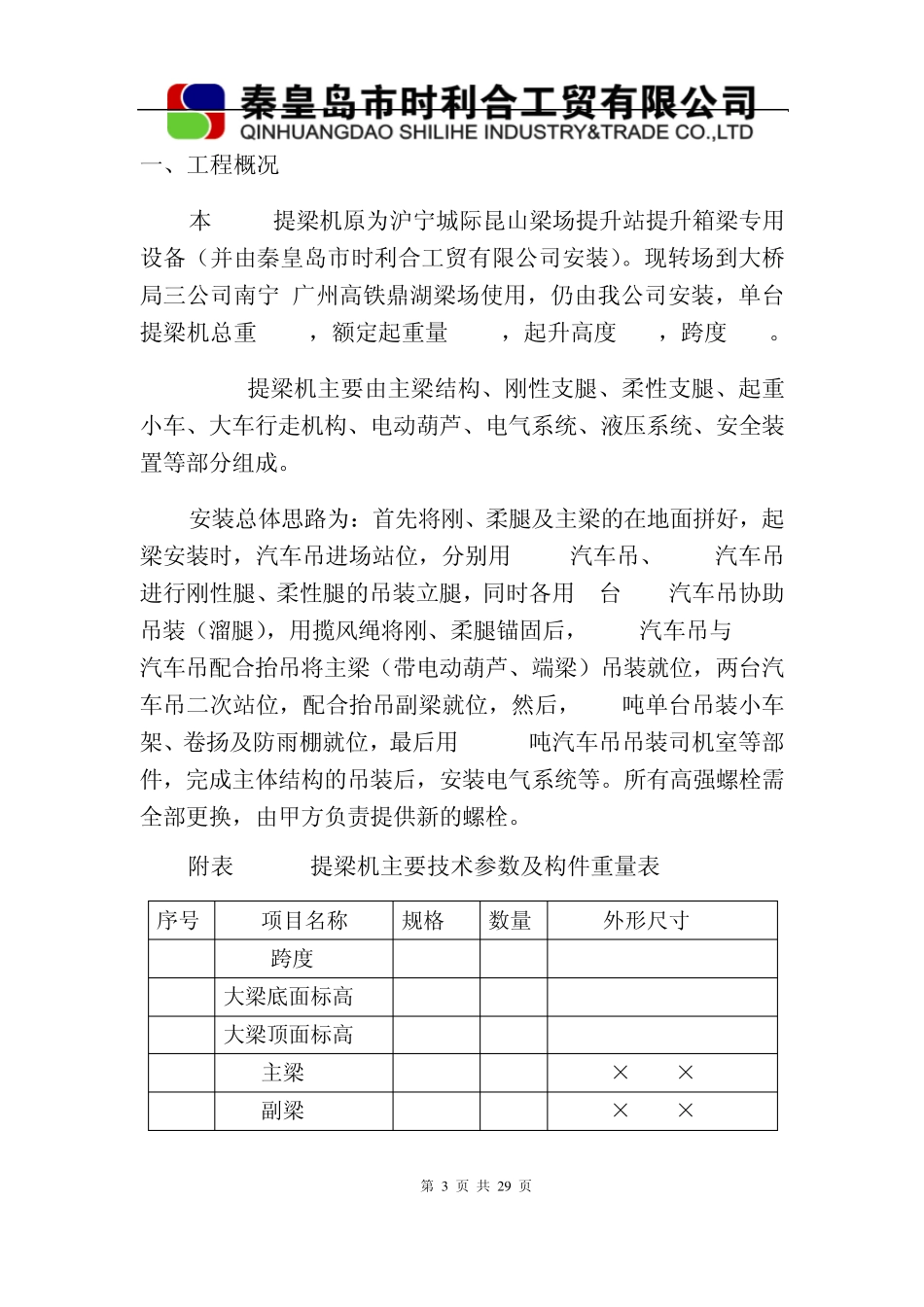

第 1 页 共 2 9 页 中铁大桥局 500t提梁机 安装方案 编制：郭 煜 审核：郝英男 批准：唐雪岩 2010年 3月 2日 第 2 页 共 2 9 页 目 录 一、工程概况 二、方案编制依据 三、施工准备 四、安装施工基本步骤 五、安全技术要求 六、施工安全措施 七、300t、250t汽车吊性能表 八、时利合特种设备安装改造维修许可证 九、方案布置图 第 3 页 共 2 9 页 一、工程概况 本 500T提梁机原为沪宁城际昆山梁场提升站提升箱梁专用设备（并由秦皇岛市时利合工贸有限公司安装）。现转场到大桥局三公司南宁-广州高铁鼎湖梁场使用，仍由我公司安装，单台提梁机总重 330t，额定起重量 500t，起升高度 28m，跨度 32m。 500t提梁机主要由主梁结构、刚性支腿、柔性支腿、起重小车、大车行走机构、电动葫芦、电气系统、液压系统、安全装置等部分组成。 安装总体思路为：首先将刚、柔腿及主梁的在地面拼好，起梁安装时，汽车吊进场站位，分别用 300t汽车吊、250t汽车吊进行刚性腿、柔性腿的吊装立腿，同时各用 1台 70t汽车吊协助吊装（溜腿），用揽风绳将刚、柔腿锚固后，300t汽车吊与250t汽车吊配合抬吊将主梁（带电动葫芦、端梁）吊装就位，两台汽车吊二次站位，配合抬吊副梁就位，然后，250吨单台吊装小车架、卷扬及防雨棚就位，最后用 25-50吨汽车吊吊装司机室等部件，完成主体结构的吊装后，安装电气系统等。所有高强螺栓需全部更换，由甲方负责提供新的螺栓。 附表 500t提梁机主要技术参数及构件重量表 序号 项目名称 规格 数量 外形尺寸 1 跨度 32m 2 大梁底面标高 30.5m 3 大梁顶面标高 33m 4 主梁 79t 1 33936×1456×3256 5 副梁 73t 1 33936×1456×3256 第 4 页 共 2 9 页 6 刚性支腿 59t 1 28533×15562×1800 7 柔性支腿 41t 1 28733×16510×1060 8 小车架与减速机 29t 1 7700×3044×2000 9 卷扬机 12.5t 2 2670×2380×1630 10 大车走行机构 6.9t 4 4144×1260×1792 11 刚腿侧端梁 4t 2 12 分配梁 2.07t 4 2740×1000×830 二、方案编制依据 1、《起重机械监督检验规程》； 2、《起重设备安装工程施工验收规范》（GB50278－98）； 3、《电气装置施工及验收规范》（GB50256－96）； 4、《设备起重吊装工程手册》（机械工业出版社）； 5、《建筑机械使用安全技术规程》（JGJ33—2001）； 6、《MGTL500t/32m提梁机》改造...
