临时用电标准化实施图集VIP免费

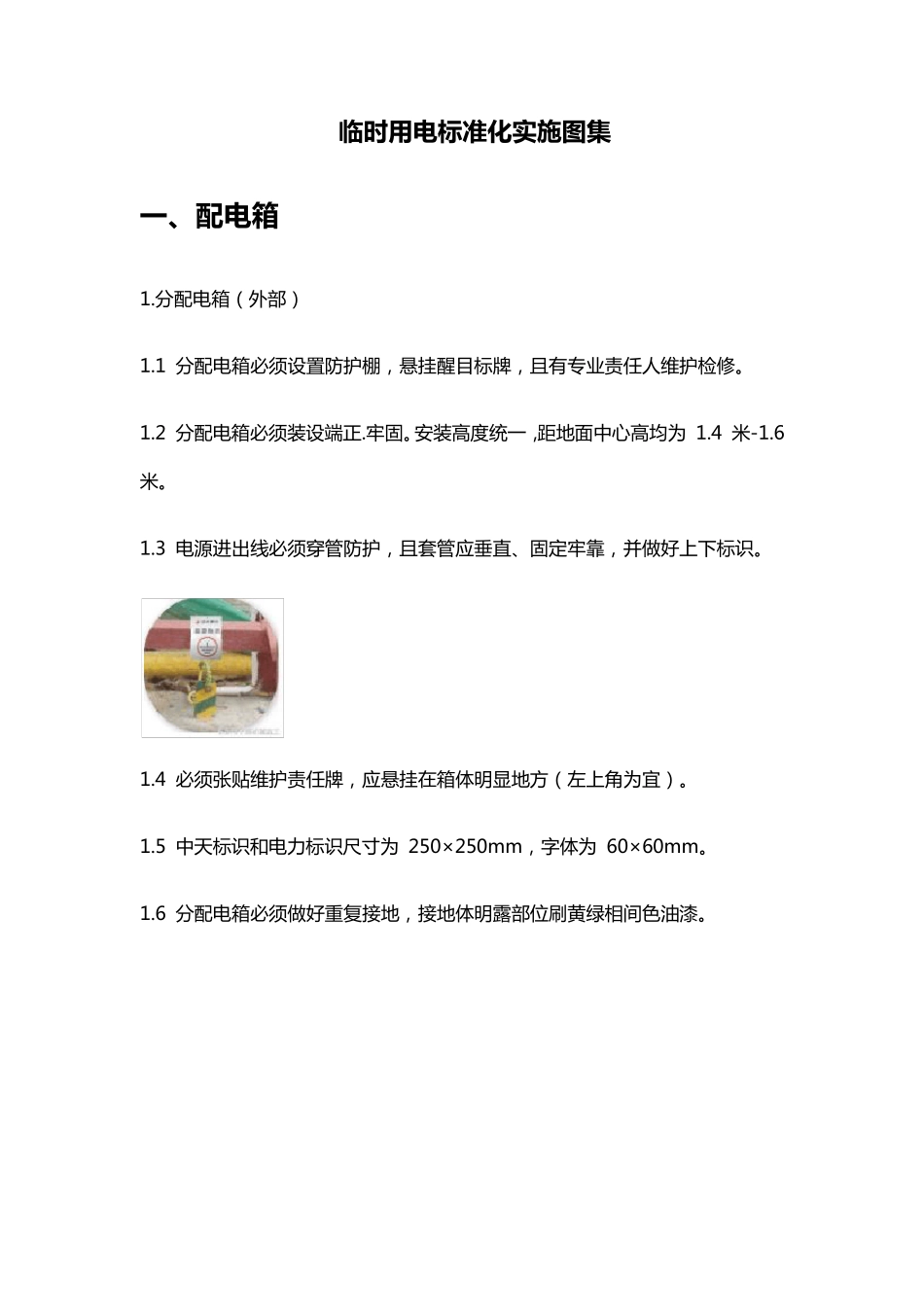

临 时 用 电 标 准 化 实 施 图 集 一 、配电 箱 1.分 配 电 箱 （ 外 部 ） 1.1 分 配 电 箱 必 须 设 置 防 护 棚 ， 悬 挂 醒 目 标 牌 ， 且 有 专 业 责 任 人 维 护 检 修 。 1.2 分 配 电 箱 必 须 装 设 端 正 .牢 固 。安 装 高 度 统 一 ，距 地 面 中 心 高 均 为 1.4 米 -1.6米 。 1.3 电 源 进 出 线 必 须 穿 管 防 护 ， 且 套 管 应 垂 直 、固 定 牢 靠 ， 并 做 好 上 下 标 识 。 1.4 必 须 张 贴 维 护 责 任 牌 ， 应 悬 挂 在 箱 体 明 显 地 方 （ 左 上 角 为 宜 ） 。 1.5 中 天 标 识 和 电 力 标 识 尺 寸 为 250×250mm， 字 体 为 60×60mm。 1.6 分 配 电 箱 必 须 做 好 重 复 接 地 ， 接 地 体 明 露 部 位 刷 黄 绿 相 间 色 油 漆 。 2.分 配 电 箱 （ 内部） 2.1 分 配 电 箱 必 须 设 置 总 透 明 熔 断 隔 离 开 关 、分 路 透 明 熔 断 隔 离 开 关 、HR 系 列 、RT 系 列 及 透 明 式 漏 电 保 护 器 。 2.2 漏 电 保 护 器 参 数 必 须 符 合 要 求 （ 动 作 电 流 50-75MA， 分 断 时 间 ≤0.1 秒 ）。 2.3 分 配 电 箱 两 扇 箱 门 必 须 张 贴 电 工 日 常 巡 查 记 录 表 及 配 电 箱 系 统 图 。 2.4 分 配 电 箱 内 电 器 元 件 必 须 可 靠 、完 好 。 2.5 分 配 电 箱 内 各 回 路 必 须 做 好 标 识 ， 且 粘 贴 在 漏 电 保 护 器 左 下 角 。 2.6 箱 门接地必 须 与接地排直接连接， 且 端子排端子严禁一点大于两处接线。 2.7 分 配 电 箱 电 器 元件接线端子严禁导体裸露， 必 须 装设防护 面板。 2.8 分 配 电 箱 内 必 须 分 色接线（相线顺序：黄绿红， 零线：蓝色， 接地：双色）。 3.开 关箱 3.1 动 力 开 关 箱 与 照 明 开 关 箱 必 须 分 开 设 置 。 3.2 每 台 用 电 设 备 必 须 由 各 自 专 用 的 开 关 箱 ， 严 禁 用 同 一 个 开 关 箱 直 接 控 制 2 台 及 2 台 以 上 用 电 设 备 （ 含 插 座 ...
