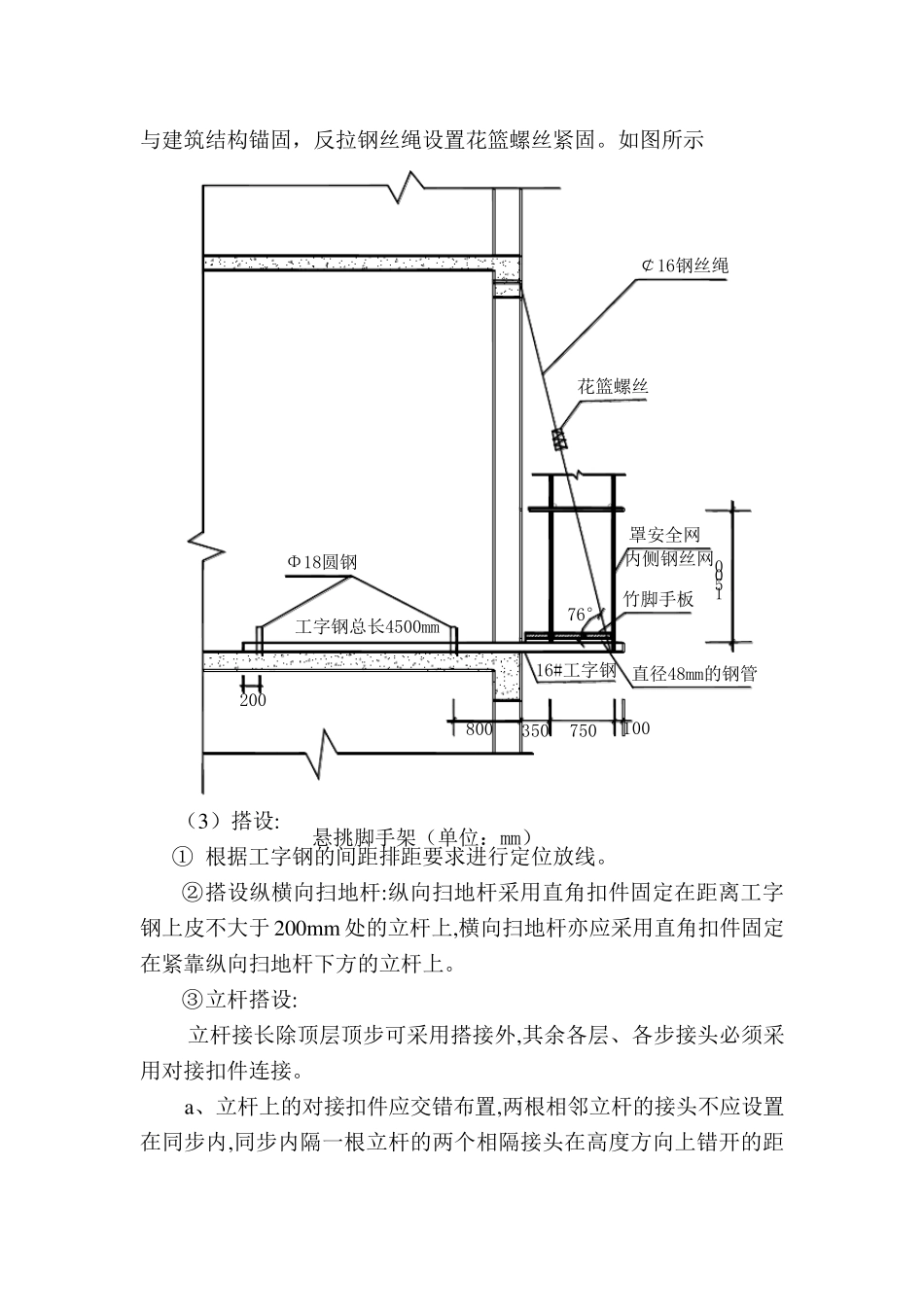

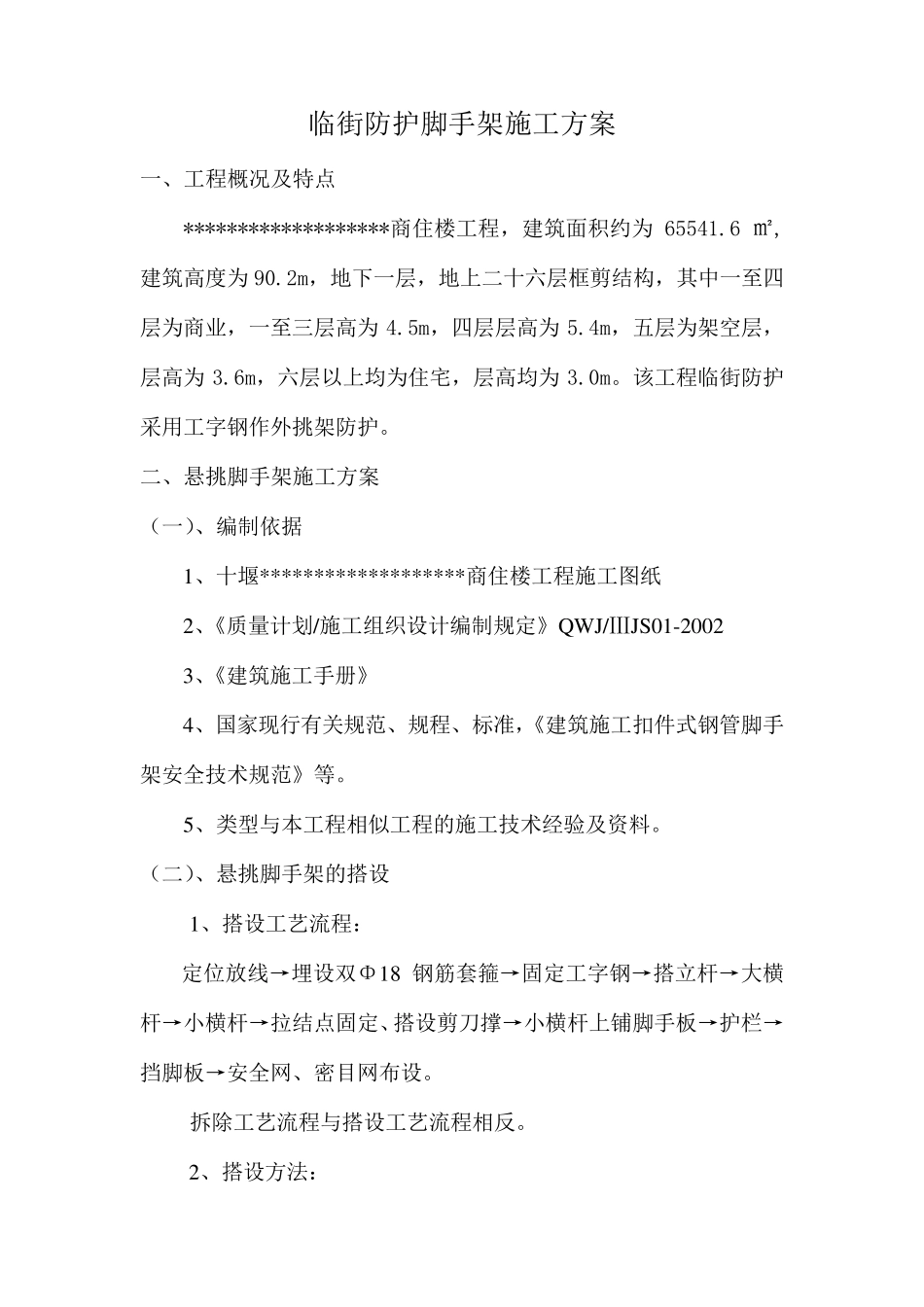

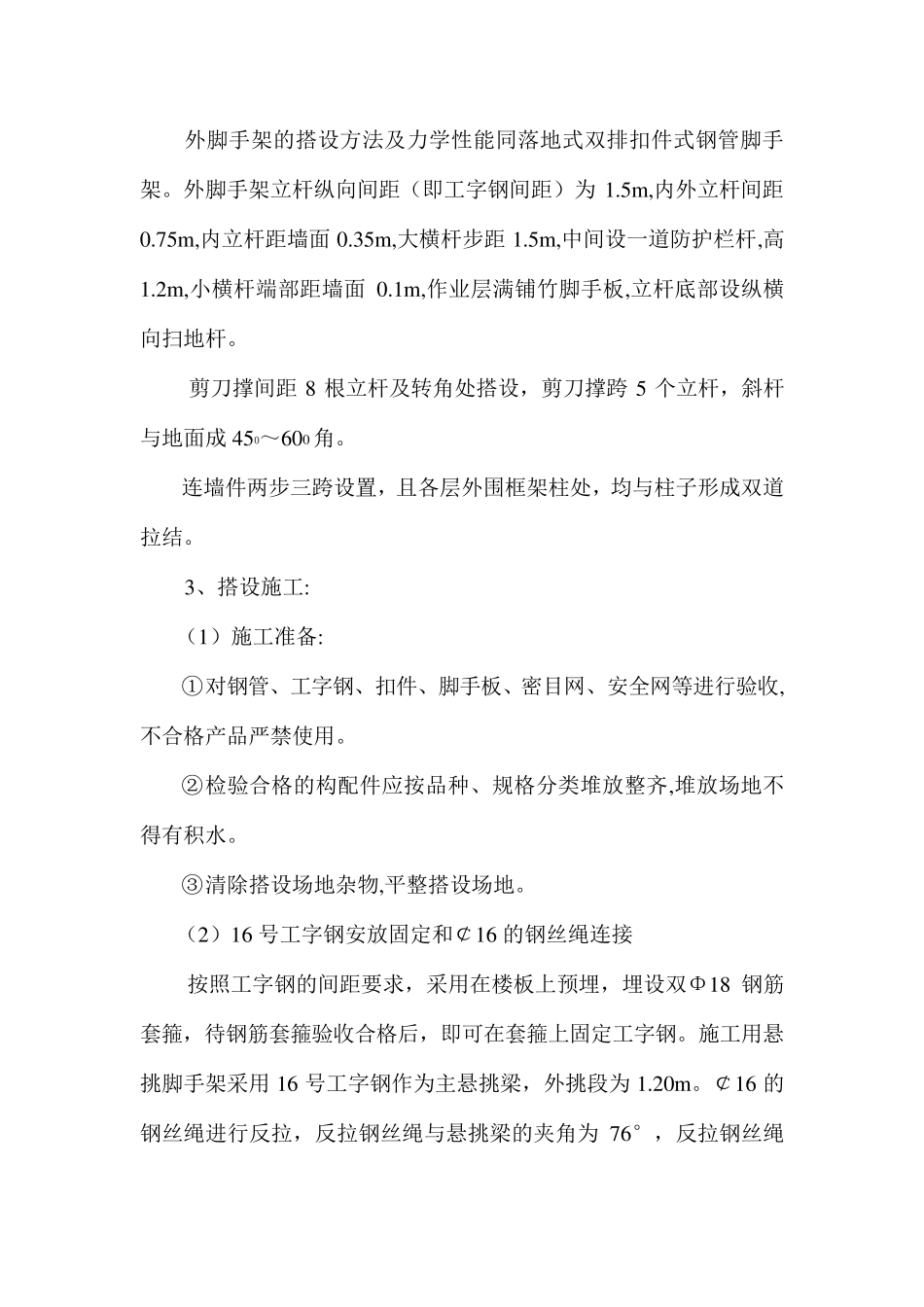

临街防护脚手架施工方案 一、工程概况及特点 *******************商住楼工程，建筑面积约为65541.6 ㎡,建筑高度为90.2m，地下一层，地上二十六层框剪结构，其中一至四层为商业，一至三层高为4.5m，四层层高为5.4m，五层为架空层，层高为3.6m，六层以上均为住宅，层高均为3.0m。该工程临街防护采用工字钢作外挑架防护。 二、悬挑脚手架施工方案 （一）、编制依据 1、十堰*******************商住楼工程施工图纸 2、《质量计划/施工组织设计编制规定》QW J/ⅢJS01-2002 3、《建筑施工手册》 4、国家现行有关规范、规程、标准，《建筑施工扣件式钢管脚手架安全技术规范》等。 5、类型与本工程相似工程的施工技术经验及资料。 （二）、悬挑脚手架的搭设 1、搭设工艺流程： 定位放线→埋设双Φ18 钢筋套箍→固定工字钢→搭立杆→大横杆→小横杆→拉结点固定、搭设剪刀撑→小横杆上铺脚手板→护栏→挡脚板→安全网、密目网布设。 拆除工艺流程与搭设工艺流程相反。 2、搭设方法： 外 脚 手 架 的 搭 设 方 法 及 力 学 性 能 同 落 地 式 双 排 扣 件 式 钢 管 脚 手架 。 外 脚 手 架 立 杆 纵 向 间 距 （ 即 工 字 钢 间 距 ） 为1.5m ,内 外 立 杆 间 距0.75m ,内 立 杆 距 墙 面 0.35m ,大 横 杆 步 距 1.5m ,中 间 设 一 道 防 护 栏 杆 ,高1.2m ,小 横 杆 端 部 距 墙 面0.1m ,作 业 层 满 铺 竹 脚 手 板 ,立 杆 底 部 设 纵 横向 扫 地 杆 。 剪 刀 撑 间 距8 根 立 杆 及 转 角 处 搭 设 ， 剪 刀 撑 跨5 个 立 杆 ， 斜 杆与 地 面 成 450～ 600 角 。 连 墙 件 两 步 三 跨 设 置 ， 且 各 层 外 围 框 架 柱 处 ， 均 与 柱 子 形 成 双 道拉 结 。 3、 搭 设 施 工 : （ 1） 施 工 准 备 : ① 对 钢 管 、 工 字 钢 、 扣 件 、 脚 手 板 、 密 目 网 、 安 全 网 等 进 行 验 收 ,不 合 格 产 品 严 禁 使 用 。 ② 检 验 合 格 的 构 配 件 应 按 品 种 、 规 格 分 类 堆 放 整 齐,堆 放 场地 不得有积水。 ③ 清除搭 设 场地 杂物,平整 搭 设 场地 。 （ 2） 16 号工 字 钢 安 放 固定和￠16 的 钢 丝绳连 接 按 照工 字 钢 的...
