丹弗斯变频器FC202编程VIP免费

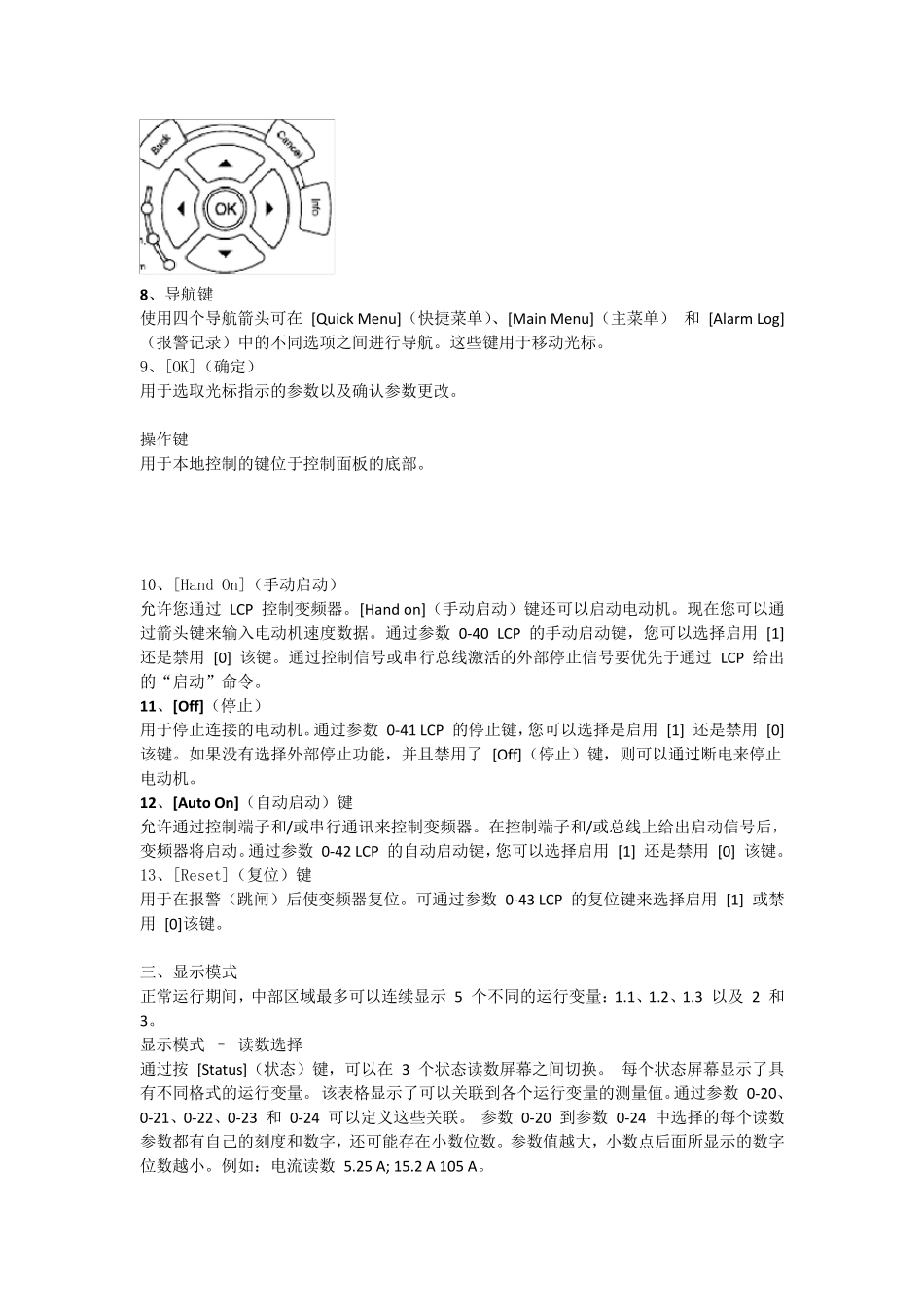

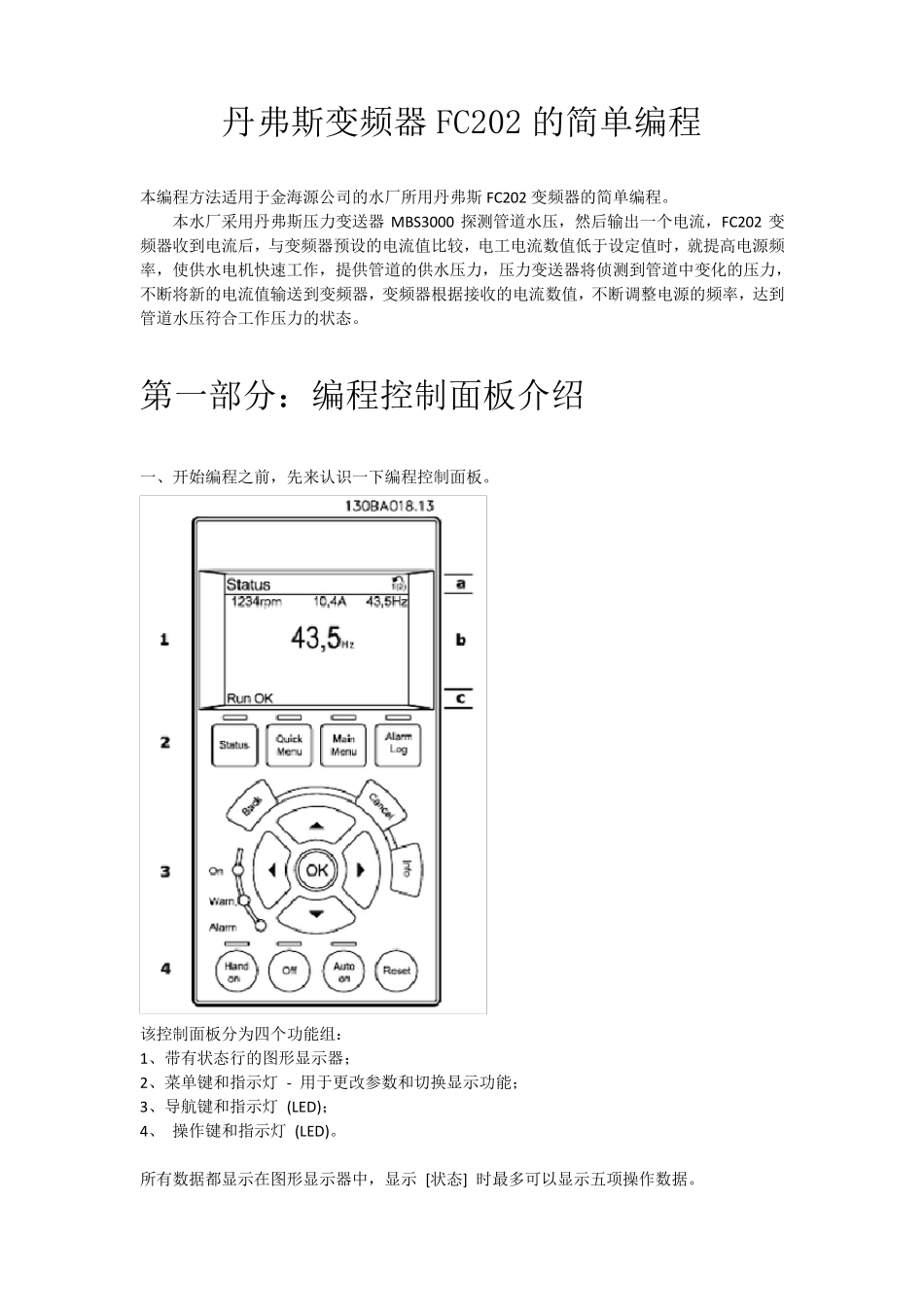

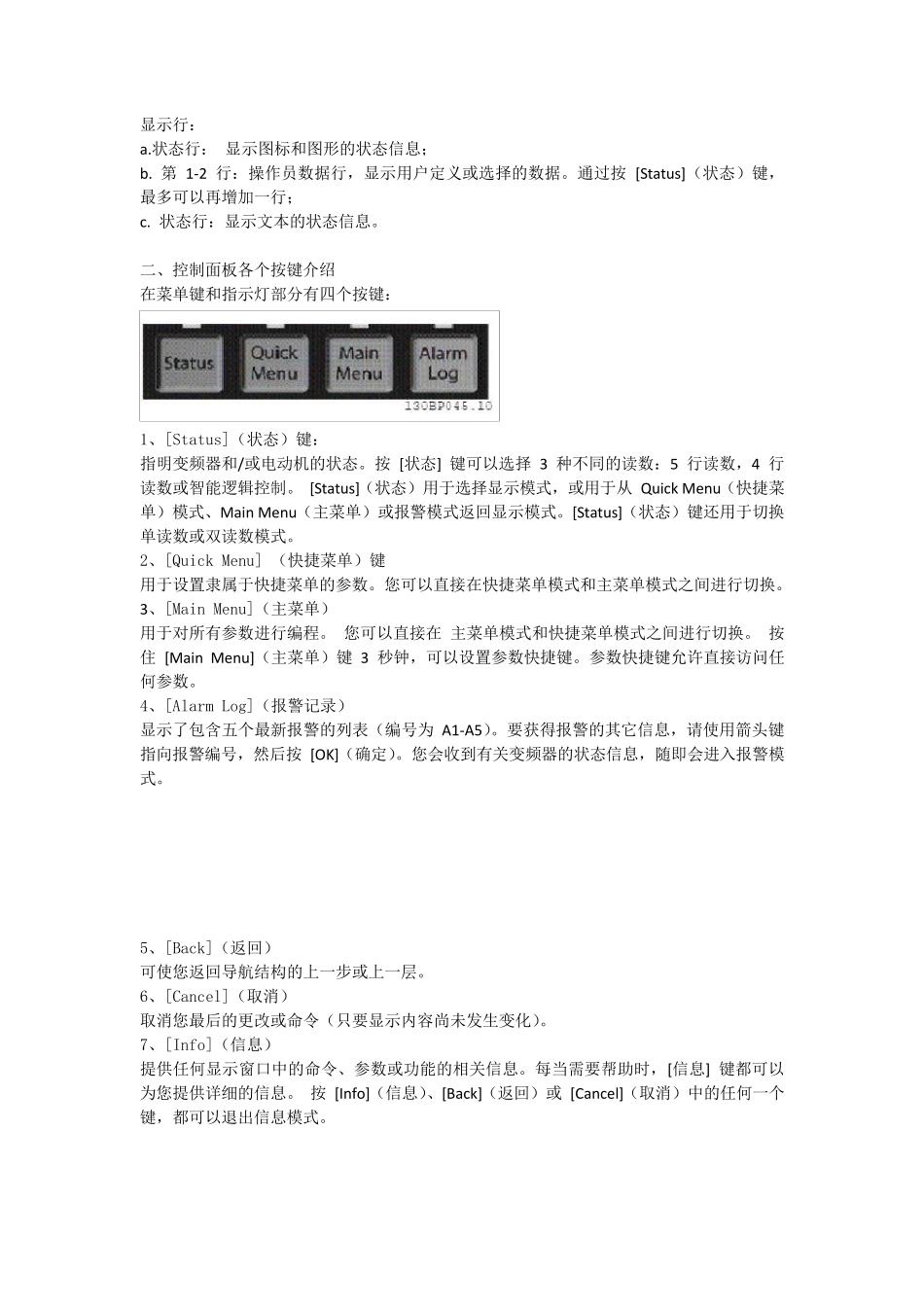

丹弗斯变频器FC202 的简单编程 本编程方法适用于金海源公司的水厂所用丹弗斯FC202 变频器的简单编程。 本水厂采用丹弗斯压力变送器MBS3000 探测管道水压，然后输出一个电流，FC202 变频器收到电流后，与变频器预设的电流值比较，电工电流数值低于设定值时，就提高电源频率，使供水电机快速工作，提供管道的供水压力，压力变送器将侦测到管道中变化的压力，不断将新的电流值输送到变频器，变频器根据接收的电流数值，不断调整电源的频率，达到管道水压符合工作压力的状态。 第一部分：编程控制面板介绍 一、开始编程之前，先来认识一下编程控制面板。 该控制面板分为四个功能组： 1、带有状态行的图形显示器； 2、菜单键和指示灯 - 用于更改参数和切换显示功能； 3、导航键和指示灯 (LED)； 4、 操作键和指示灯 (LED)。 所有数据都显示在图形显示器中，显示 [状态] 时最多可以显示五项操作数据。 显示行： a.状态行： 显示图标和图形的状态信息； b. 第 1-2 行：操作员数据行，显示用户定义或选择的数据。通过按 [Statu s]（状态）键，最多可以再增加一行； c. 状态行：显示文本的状态信息。 二、控制面板各个按键介绍 在菜单键和指示灯部分有四个按键： 1、[Status]（状态）键： 指明变频器和/或电动机的状态。按 [状态] 键可以选择 3 种不同的读数：5 行读数，4 行读数或智能逻辑控制。 [Statu s]（状态）用于选择显示模式，或用于从 Qu ick Menu（快捷菜单）模式、Main Menu（主菜单）或报警模式返回显示模式。[Statu s]（状态）键还用于切换单读数或双读数模式。 2、[Quick Menu] （快捷菜单）键 用于设置隶属于快捷菜单的参数。您可以直接在快捷菜单模式和主菜单模式之间进行切换。 3、[Main Menu]（主菜单） 用于对所有参数进行编程。 您可以直接在 主菜单模式和快捷菜单模式之间进行切换。 按住 [Main Menu ]（主菜单）键 3 秒钟，可以设置参数快捷键。参数快捷键允许直接访问任何参数。 4、[Alarm Log]（报警记录） 显示了包含五个最新报警的列表（编号为 A1-A5）。要获得报警的其它信息，请使用箭头键指向报警编号，然后按 [OK]（确定）。您会收到有关变频器的状态信息，随即会进入报警模式。 5、[Back]（返回） 可使您返回导航结构的上一步或上一层。 6、[Cancel]（取消） 取消您最后的更改或命 令 （只 要显示内 容 尚 未 发 生 变化 ）。 7、[Inf...
